Приборы определения места повреждения кабеля

Сортировать по:    Наименованию    Цене

«

  1  2  »  Показать все

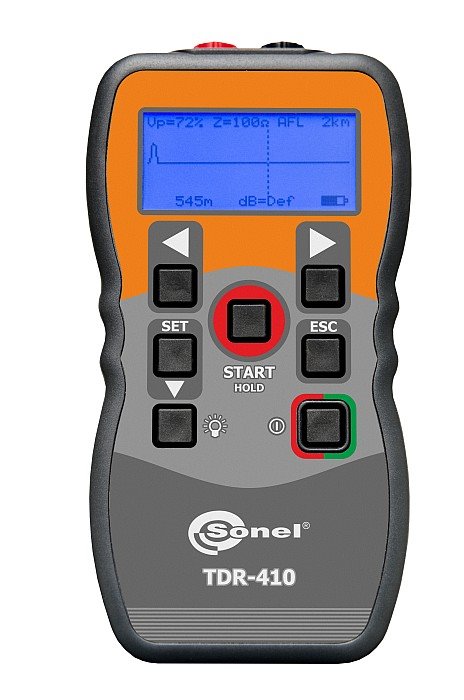

  • TDR-410 Рефлектометр

    66 390 руб

    Производитель:     Sonel


  • ATG 2 Прожигающий трансформатор

    1 235 400 руб

    Производитель:     BAUR


  • ATG 6000 Прожигающий трансформатор

    1 783 500 руб

    Производитель:     BAUR


  • KSG 100 Система идентификации кабелей (поиск нужного кабеля в пучке)

    Производитель:     BAUR


  • Shirla Система испытания и поиска повреждений оболочек кабелей

    1 009 200 руб

    1 100 985 руб

    Производитель:     BAUR


  • SSG 1100-3000 Генераторы импульсного напряжения (8/16/32 кВ)

    от 1 661 700 руб

    Производитель:     BAUR


  • SSG 500 Генератор импульсного напряжения (4/8/16 кВ)

    1 165 800 руб

    Производитель:     BAUR


  • STG 600 Компактный генератор импульсов

    1 470 300 руб

    Производитель:     BAUR


  • Syscompact 2000/Syscomact 2000 Portable Системы поиска повреждения

    Производитель:     BAUR


  • Syscompact 2000М Система поиска повреждения

    3 610 500 руб

    Производитель:     BAUR


  • Syscompact 3000 Система поиска повреждения

    5 872 500 руб

    Производитель:     BAUR


  • ULB-30 Система для локализации точного места повреждения на кабельных линиях

    Производитель:     BAUR


  • Поисковый приёмник Baur KMF-1

    147 900 руб

    Производитель:     BAUR


  • Поисковый приёмник Baur UL-30

    258 390 руб

    Производитель:     BAUR


  • Рефлектометр Baur IRG-3000

    2 544 750 руб

    Производитель:     BAUR


  • Рефлектометр портативный Baur IRG-2000

    957 000 руб

    Производитель:     BAUR

Сортировать по:    Наименованию    Цене

«

  1  2  »  Показать все

Наиболее распространенными причинами повреждений кабелей являются старение, механические повреждения, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, дефекты производства, а так же дефекты, возникающие при транспортировке и хранении. Самыми распространенными видами повреждений кабелей являются короткое замыкание, обрыв, заплывающие пробои и повреждения кабельной оболочки в кабелях и изоляцией из сшитого полиэтилена.

Поиск места таких повреждений делится на два этапа:

  1. Предварительная локация для определения расстояния до места повреждения. Производится рефлектометров. Рефлектометры позволяют определить расстояние до обрыва, короткого замыкания или соединительной муфты. Для повреждений с заплывающими пробоями с высоким сопротивлением места повреждения применяют дополнительные системы, такие как прожигающие установки, которые позволяют снизить сопротивления пробоя до нуля и подготовить место повреждения для работы с рефлектометром. Большое распространение получают системы с беспрожиговыми методами поиска мест повреждений, такие как системы Syscompact производства компании BAUR (Австрия) и СВА производства компании Харьковэнергоприбор (Украина), которые с помощью метода импульсно дуговой рефлектометрии и других методов позволяют определить расстояние до места повреждения без негативного влияния на изоляцию больших токов, как это происходит при применении прожигающих установок.

    В кабельных линиях с изоляцией из сшитого полиэтилена кроме основной изоляции необходимо контролировать состояние защитной оболочки кабельной линии, а так же определять места повреждений в случае нарушения целостности оболочки. Состояние и поиск мест повреждений оболочки кабельной линии можно определить с помощью установок SHIRLA производства компании BAUR (Австрия) и установок УПЗ Харьковэнергоприбор (Украина).

  2. Точное определение места повреждения на трассе кабельной линии производится с помощью различных переносных приборов, таких как генераторы звуковых частот TG600, TG20/50, ГЗЧ-2500 и локаторов П-900 и UL-30 в комплекте с индукционными катушками при применении индукционного метода поиска повреждения. А так же с помощью локаторов и грунтовых микрофонов таких как ULB-30 для определения места повреждения акустическим методом. Для определения места повреждения оболочки кабельной линии с СПЭ изоляции применяется метод шагового напряжения, для которого можно использовать такие приборы как KMF-1, ULG30 с грунтовыми зондами и ППЗ-80.

В компании TEK-Group Вы сможете получить исчерпывающие консультации по применению систем поиска мест повреждений, а так же приобрести подходящее оборудование.
