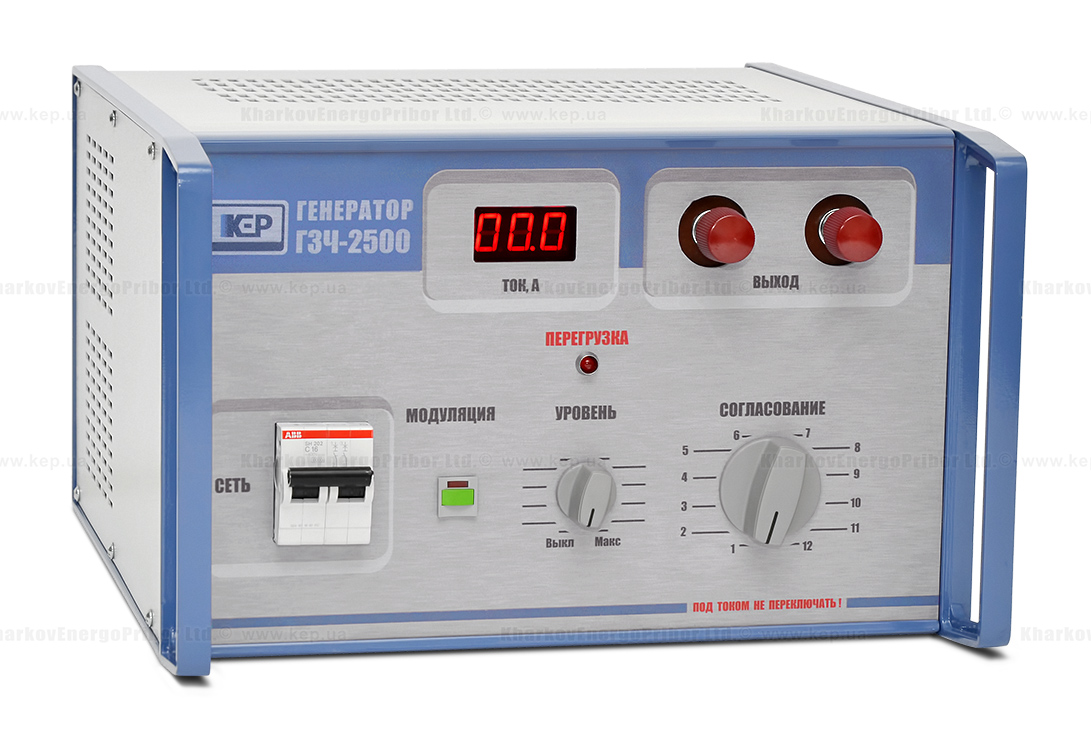

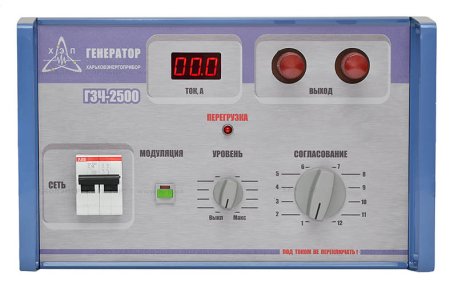

ГЗЧ 2500 – генератор звуковой частоты. Назначение прибора – определение месторасположения и глубины пролегания под землей силовых кабелей и линий связи. С помощью прибора можно также определить точки индукционного замыкания кабелей.

Для работы используется ток напряжением 220 В и частотой 50 Гц. Схема работы прибора: тристорный регулятор - выпрямитель – емкостный фильтр – инвентор – выходной трансформатор.

ГЗЧ модулирует звуковой сигнал. Выходное напряжение тока можно регулировать поэтапно. Прибор модулирует звуковой сигнал низкой частоты (1,5 – 3 Гц). При ступенчатой генерации производятся импульсы с частотами 1024 (первый полупериод) и 2048 (второй полупериод) Гц. При режиме непрерывной генерации частота импульса – 1024 Гц. Преимуществом ступенчатой генерации является то, что двухчастотный приемник может принимать оба сигнала.

Устройство эксплуатируется в помещении или под навесом. Температурный диапазон: от -20°С до +40°С.

Параметры устройства: 320х360х200, масса не превышает 15 кг. В комплектацию помимо прибора входят 2 провода для подключения к тестируемому кабелю.

Гарантийный срок обслуживания прибора – 12 месяцев.
