TDR-410 Рефлектометр
Главная / Испытательное оборудование / Диагностика кабельных линий / Приборы определения места повреждения кабеля
- Особенности
- Описание
- Характеристики
- Комплектация
- Документация
Сфера применения рефлектометра Sonel TDR-410:
- Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей;
- Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления;
- Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на дисплее;

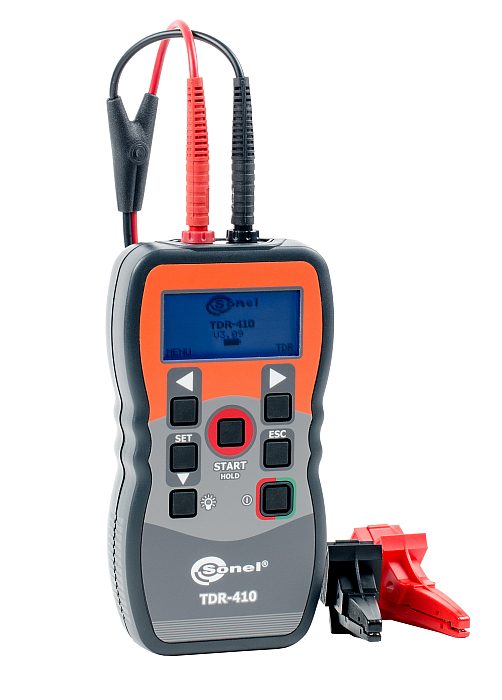

Рефлектометр Sonel TDR-410 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Рефлектометр TDR-410 позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.
Технические характеристики Sonel TDR-410:
Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км |
Выбор диапазона измерения | ручной или автоматический |
Минимальная длина кабеля | 4 м |
Точность измерения | 1% выбранного диапазона * |
Разрешение измерения | ок. 1% выбранного диапазона |
Чувствительность измерения | минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм) |
Регулировка коэффициента распространения | от 1% до 99% |
Волновое сопротивление кабеля | выбор из значений 25, 50, 75 и 100 Ом |
Разрешение ЖК-дисплея | 128 x 64 пиксель |
Защита по напряжению | 250 В переменного тока (AC) |
Генератор тонального сигнала | двухтональный переменной частоты 810 Гц – 1110 Гц |
Амплитуда зондирующего импульса | +5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом |
Длительность зондирующего импульса | 3 нс до 3 мкс в зависимости от диапазона |
Частота отправки импульса | 2 сканирования в секунду или один импульс (для каждой шкалы диапазона) |
Питание | 6 В (4 алкалиновых батарейки AA) |
Температура хранения | -20°C до +70°C |
Рабочая температура | -10°C до +50°C |
Размеры, мм | 165 x 90 x 37 |
Масса, г | 350 |
Степень защиты корпуса | IP54 |
Комплект поставки Sonel TDR-410:
- Рефлектометр TDR-410;
- Руководство по эксплуатации;
- Соединительный кабель;
- Зажим Крокодил изолированный чёрный K01;
- Зажим Крокодил изолированный красный K02;
- Элемент питания щелочной (alkaline) АА LR6 1,5 V;
- Футляр М2;
