Трассоискатель RD 4000

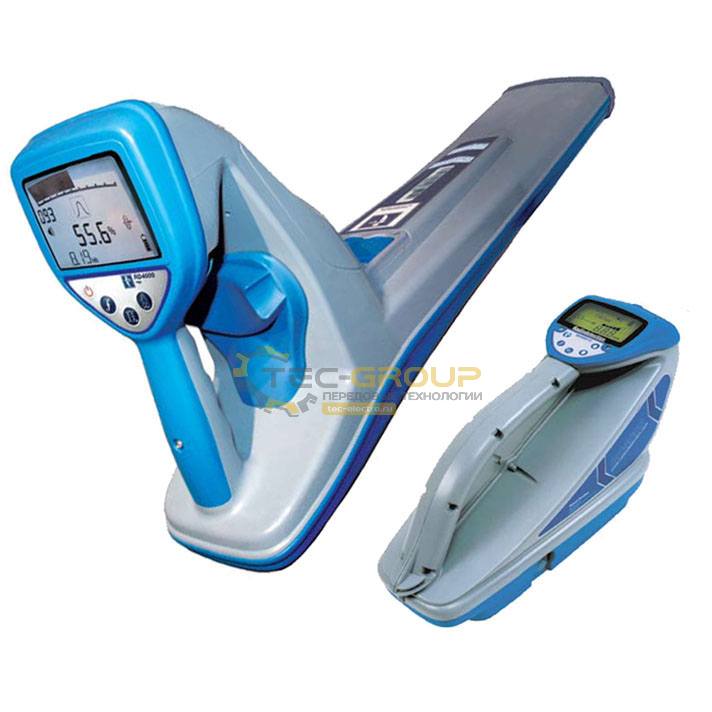

Radiodetection RD4000
Radiodetection RD4000
Логотип Radiodetection
Доставка по всей России
Производитель: Radiodetection (Англия)
  • Описание
  • Характеристики
  • Комплектация
  • Видео

Снят с производства, рекомендуемая производителем замена - RD 8000.


RD4000 – это несомненно один из лучших трассоискателей на современном рынке. Можно даже с уверенностью заявить, что он есть для них промышленным стандартом.

При всем этом модель обладает предельной простотой в использовании и внушительными техническими характеристиками.

Как и все продукты компании Radiodetection он использует запатентованный программный комплекс для проведения обработки сигналов и фильтрации нежелательных помех.

Огромное количество способов проверки позволяют максимально учитывать специфику проведения конкретной работы и обеспечивают высочайшую точность информации.

К тому же модель рассчитана на работу в зонах с повышенной зашумленностью сигнала из-за большого количества коммуникаций.

Локатор обладает хорошей эргономикой и высокой степенью защиты от негативного воздействия окружающей среды.

Вся информация о работе выводится на удобный ЖК-дисплей, который обладает подсветкой.

С целью идентификации лини среди прочих коммуникаций RD4000 использует возможность отображения тока проходящего сквозь нее, а также подразумевает звуковые сигналы при отклонении.

Помимо этого можно использовать так называемую функцию компаса.

Также в RD4000 предусмотрена возможность поиска места повреждения кабельной линии.

Благодаря способности отображать направления тока достигается простота определения требуемого объекта коммуникации.

Модель легко совмещается с различными дополнительными устройствами, такими как стетоскоп для идентификации линии или же зажимов для приема сигнала.

Помимо этого возможно совместить модель с GPS-приемником или другим устройством, предназначенным для регистрации данных.

Технические характеристики трассоискателя Radiodetecion RD 4000

Глубина залегания, м

ЧУВСТВИТЕЛЬНОСТЬ НА
ФИКСИРОВАННЫХ ЧАСТОТАХ



ЧАСТОТА

ЧУВСТВИТЕЛЬНОСТЬ НА РАССТОЯНИИ 1 м

ХОРОШИЕ УСЛОВИЯ

50 или 60 Гц

2 мA

3 м

АКТИВНЫЕ частоты при ширине полосы
пропускания 8 кГц
15…30 кГц 25 мкA 3 м
512 или 640 кГц 50 mА 5 м

Обратитесь к конфигурации прибора для
ознакомления с доступными частотами

8 кГц

5 mА

5 м

33 кГц 5 mА 5 м
65 кГц 6 mА 5 м
131 кГц 6 mА 5 м
200 кГц 8 mА 5 м

CD (Current Direction – направление тока)

Пара частот режима CD

50 mА

5 м

ПОКАЗАНИЯ ТОКА

± 5% Ограничивается шириной полосы пропускания для активного сигнала

ПОИСК НЕИСПРАВНОСТЕЙ

Выявление отказов сопротивлением, соответствующим короткому замыканию, до 2 кО

КАЧЕСТВО ОБНАРУЖЕНИЯ Динамический диапазон 140 дБ при ширине полосы пропускания 10 Гц
Избирательность 120 дБ/Гц на частотах до 200 кГц
Чувствительность 5E-15 Тл (32 768 Гц, ширина полосы пропускания 1 Гц)
ПОГРЕШНОСТЬ ОБНАРУЖЕНИЯ ±5% от глубины, хорошие рабочие условия
Достигаемая глубина зависит от тока сигнала в линии
Обратите внимание на то, что большее значение глубины означает большую ширину пика отклика
ПОГРЕШНОСТЬ ОПРЕДЕЛЕНИЯ ГЛУБИНЫ при неискаженном сигнале Режим Line ± 2,5% при глубине залегания от 0,1 до 3 м
Режим Sonde ± 2,5% при глубине залегания от 0,1 до 7 м
БАТАРЕИ ПИТАНИЯ 4 щелочных батареи LR20 (D) напряжением 1,5 В. Номинальный срок службы 40 ч при температуре
20°C, периодическое использование. Совместимы с NiMH-аккумуляторными батареями типа D.
ГАРАНТИЯ
стандартная 12 месяцев
Дополнительная гарантия (бесплатная) при регистрации. Дальнейшая дополнительная гарантия
12 месяцев – за дополнительную плату.
ДОПОЛНИТЕЛЬНЫЙ ПРИЕМНИК ДЛЯ
ЛОКАЛИЗАЦИИ МАРКЕРОВ
Диапазон для стандартных маркерных шаров до 2 м; 5 м на глубинных маркерных дисках.
Двойной режим локализации линии и маркера
ВНЕШНЯЯ ЗАПИСЬ ДАННЫХ Для создания отчетов и последующего анализа
РЕЖИМЫ РАБОТЫ АНТЕНН

PEAK (пик)

Стандартный режим обнаружения – универсальная локализация

NULL (нуль)

Стрелки L (left – слева) и R (right – справа) для упрощения локализации

SINGLE (отдельный)

Самая высокая чувствительность для локализации глубоких объектов

ОБНАРУЖЕНИЕ ДЕФЕКТОВ С АНТЕННОЙ PDL
  При использовании дополнительной А-рамки и трех способов обнаружения дефектов, локатор модели
RD4000PDL позволяет точно локализовать повреждения оболочки кабеля и дефекты покрытия трубы
обычно с импедансом до 2 МОм.
Режим 8kFF Идеальный режим для обнаружения дефектов оболочки кабеля. Высокое напряжение для локализации
высокого импеданса. Сигнал локализации 8 кГц.
Режим LFFF Режим поиска повреждений покрытий на трубопроводах на низких частотах (LF – low frequency "низкая
частота") 4 Гц/8 Гц
Режим CDFF Поиск повреждений покрытий на трубах в режиме CD на частотах 640 Гц/320 Гц (512 Гц/256 Гц) и доста-
точном расстоянии. Одновременная локализация сигнала на частоте 640 кГц (512 кГц).

Комплектация локатора Radiodetecion RD4000:

  • Локатор

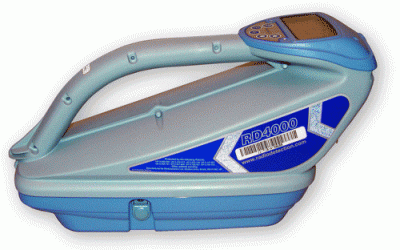

  • Генератор
  • Сумка для переноски
  • Инструкция по эксплуатации на русском языке
  • Штырь заземления
  • Катушка с проводом для заземления
  • Магнит для подключения генератора к металлическим трубам
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
  • Батареи питания для локатора и генератора
