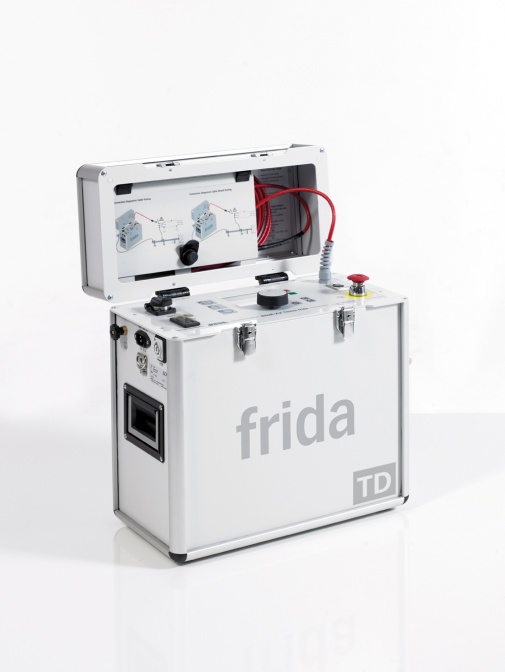

FRIDA-TD Установка высоковольтных испытаний


Логотип BAUR
Цена: 1 092 100 руб
1092100 RUB
   Бесплатная доставка
  Бесплатная поверка
Производитель: BAUR (Австрия)
  • Описание
  • Характеристики
  • Комплектация
  • Документация
  • Технология испытаний VLF truesinu, которая обеспечивает чистое синусоидальное напряжение вне зависимости от нагрузки
  • Встроенный накопитель данных
  • Максимальное испытательное напряжение 24 кВдейст.
  • Точное измерение тангенса дельта с точностью 1x10-4
  • Индивидуально и автоматически программируемые процессы испытаний
  • Передача данных осуществляется через USB-порт
  • Автоматическое зарядное устройство
  • Проверка оболочки и изоляции согласно всем стандартам
  • Надежность в использовании в полевых условиях
  • Встроенный отсек для кабеля
  • Простая и быстрая процедура измерения
  • Измерение данных с использованием специального ПО
  • Готовность для установки в автофургон
  • Возможность модернизации системы для диагностики методом измерения частичных разрядов

Мощная и эффективная установка FRIDA TD используется для испытания кабелей среднего напряжения и электрооборудования, а также для проверки кабельной оболочки и диагностики кабелей, например, измерения тангенса угла диэлектрических потерь и уровня частичных разрядов. Имеет функцию автоматического распознавания пробоя, сохранения и протоколирования результатов, измерения токов утечки. Отличается высокой безопасностью и невероятной точностью. Ход испытаний и диагностики автоматический, программное обеспечение на русском языке. Имеется встроенный отсек для хранения кабеля и возможность доукомплектации. Возможно испытание кабелей по: DIN VDE 0276-620/621, (CENELEC HD 620/621), IEEE P 400.2-2004, IEEE 400-2001.

Технические характеристики СНЧ установки Frida-TD:

Выходное напряжение
СНЧ синусоидальное напряжение 1…24 кВдейст. (34 кВпик.)
СНЧ прямоугольное напряжение 1…34 кВ
Постоянное напряжение ±1…34 кВ
Разрешение 0,1 кВ
Точность 1%
Диапазон частот СНЧ 0,1…0,01 Гц
Диапазон нагрузок 10 нФ...8 мкФ
Макс. нагрузка 0,5 мкФ при 0,1 Гц, 24 кВдейст
1,0 мкФ при 0,05 Гц, 24 кВдейст.
8,0 мкФ при 0,01 Гц, 18 кВдейст.
Выходной ток
Диапазон измерений 0…14 мА
Разрешение 1 мкА
Точность 1 %
Измерения тангенса угла диэлектрических потерь:
СНЧ синусоидальное напряжение 1…24 кВдейст
Частота измерения 0,1Гц
Диапазон нагрузок 10 нФ...8 мкФ
Точность измерения tan δ 1x 10-4
Разрешение 1x 10-5
Регистрация токов утечки посредством устройства VSE-Box (опция)
Общие данные:
Напряжение питания 110…240 V, 50/60 Гц
Макс. потребляемая мощность 300 Вт
Разъем для передачи данных USB-2.0
Класс защиты IP54
Языки Русский, немецкий, английский
Рабочая температура -10 … +50 °С
Температура хранения -20 … +60 °С
Размеры (Ш x В x Г) 438 x 412 x 220 мм
Вес 19,5 кг

Комплектация высоковольтной испытательной установки Frida-TD:

  • Испытательная установка
  • Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлектрических потерь tan δ
  • Штанга для заземления и разряда EES 40
  • Кабель заземления, 6 мм², 5м; с крепежным зажимом
  • Встроенный высоковольтный кабель со струбциной, 5м
  • Короткозамкнутая штепсельная заглушка для подсоединения внешнего блока дистанционного отключения
  • Шнур сетевого питания
  • Руководство по эксплуатации на русском языке

Дополнительная комплектация

Обсуждение: FRIDA-TD Установка высоковольтных испытаний

Тема: FRIDA и опции
Имя: Сорокин Дмитрий
Дата: 01.08.2013 14:30:58
Текст сообщения: Добрый день! Хотим приобрести установку для испытания и в перспективе для диагностики кабельных линий с СПЭ изоляцией до 10кВ. В описание установки FRIDA в опциях есть возможность модернизации установки до возможности проведения диагностики методом измерения тангенса и частичных разрядов. Подскажите, как будет проводиться модернизация, нам нужно будет возвращать установку к Вам и на какой срок?
Тема: Re: FRIDA и опции
Имя: Администратор
Дата: 04.09.2013 10:32:43
Текст сообщения: Добрый день, Дмитрий! Выражаю признательность за проявленный интерес к продукции нашей компании. Чтобы модернизировать установку FRIDA, её не нужно будет присылать нам. Функция измерения тангенса угла диэлектрических потерь уже встроена в систему, и активируется ключом-кодом, который мы Вам вышлем на USB-флеш карте в течение трех дней. После чего Вы уже можете проводить измерения тангенса. Кроме того мы отправим Вам CD с программным обеспечением для обработки полученных результатов измерений. Для измерения частичных разрядов, Вам необходимо будет приобрести отдельную систему PD-Portable, которая работает совместно с установкой FRIDA.
