Испытательная электролаборатория МЭК-1 диагностика силовых трансформаторов и высоковольтного оборудования


Логотип BAUR
Доставка по всей России
Производитель: BAUR (Австрия)
  • Описание
  • Характеристики

Мобильная лаборатория МЭК-1 разработана для:

  • Испытания силовых трансформаторов;
  • Испытания высоковольтного оборудования с высоким напряжением переменного тока промышленной частоты не больше 100 кВ;
  • Измерения основных параметров трансформаторов:
    • Потери короткого замыкания
    • Потери холостого хода
    • Сопротивление короткого замыкания
    • Измерение емкости и тангенса угла диэлектрических потерь высоковольтной изоляции по «перевёрнутой» и «прямой» схемам
    • Коэффициент трансформации
  • Измерения сопротивления изоляции, напряжением до 15кВ;
  • Измерения сопротивления заземления;
  • Измерения сопротивления обмоток постоянному току;
  • Тепловизионной диагностики распределительных устройств и трансформаторов;
  • Диагностики трансформаторного масла:
    • Измерения тангенса угла диэлектрических потерь
    • Определения пробивного напряжения масла в трансформаторах
    • Исследования чистоты трансформаторного масла
    • Измерения уровня влаги в трансформаторном масле
    • Анализа газов, растворённых в трансформаторном масле
    • Диагностики с помощью измерения частичных разрядов.

Передвижные лаборатории МЭК-1 разработаны для комплексного оценивания состояния силовых трансформаторов, а также вспомогательного оборудования распределительных устройств высокого напряжения выше 35кВ.

Техническое оснащение лаборатории подразделяется на дополнительное (не монтируемое) и основное (монтируемое) оборудование. Сборка мобильной лаборатории МЭК-1 проводится таким образом, чтобы оставалась возможность дальнейшего расширения функций и замены устаревшего оборудования. Также подобный образ сборки позволяет при необходимости ремонта не останавливать работу всей лаборатории в целом, а произвести ремонт по-блочно.

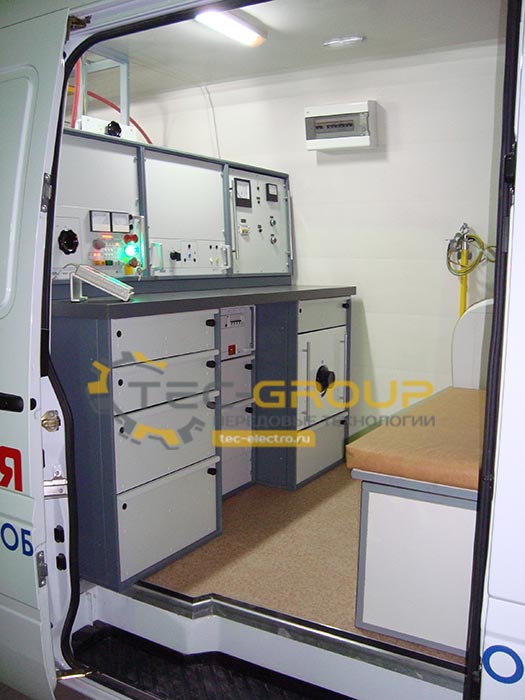

Лаборатория МЭК-1 обладает автоматизированной системой управления процессом сборки цепей измерений, обработки результатов и проведения испытаний и обеспечивает:

  • Непосредственное подключение к объекту измерения;
  • Выбор методов проведения испытательных работ оборудования;
  • Управление испытаниями высоким напряжением;
  • Контроль информации на экране пульта управления с текстовыми пояснениями о текущем состоянии системы;
  • Обмен данными с периферийными устройствами через USB порт.
  • Составление протоколов испытаний и отчётов, а так же хранение информации об измерениях и испытаниях, пользуясь программно-аппаратным комплексом «Control Center» для работы с трансформаторами и высоковольтной аппаратурой подстанций напряжением до и больше 35кВ;

Оборудование обеспечения безопасности

  • Устройство аварийной остановки работы лаборатории и система блокировки;
  • Автоматизированный контроль заземления для обеспечения правильных параметров заземления лаборатории с контролем заземления экрана кабеля защитного заземления и высоковольтного кабеля;
  • Система светозвуковой сигнализации;
  • Система аварийного отключения лаборатории при открытии дверей высоковольтного отсека без разрешения;
  • Комплект необходимых средств защиты персонала от поражения током.

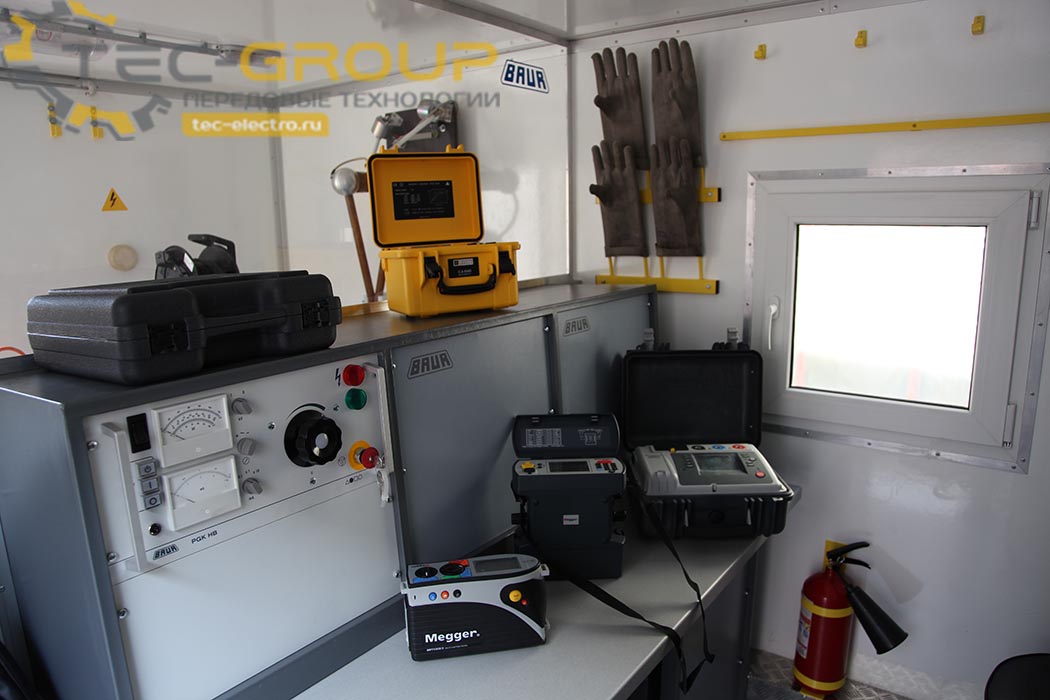

Комплектация передвижной электротехнической лаборатории МЭК-1:

  • Установка для испытаний повышенного напряжения переменного тока
  • Мегаомметр
  • Система автоматического измерения ёмкости и тангенса угла диэлектрических потерь
  • Система автоматического измерения параметров трансформаторов с малым напряжением электрического тока
  • Тестер заземления
  • Тепловизор
  • Автоматический прибор тестирования пробивного напряжения трансформаторного масла
  • Автоматический прибор измерения тангенса угла диэлектрических потерь масла
  • Автоматический прибор для определения влагосодержания в трансформаторном масле
  • Автоматический прибор для тестирования чистоты трансформаторного масла
  • Анализатор растворённых газов в трансформаторном масле
  • Средства защиты от поражения током
  • Система подключения к объекту измерения электротехнического комплекса

Технические характеристики мобильной электролаборатории МЭК-1:

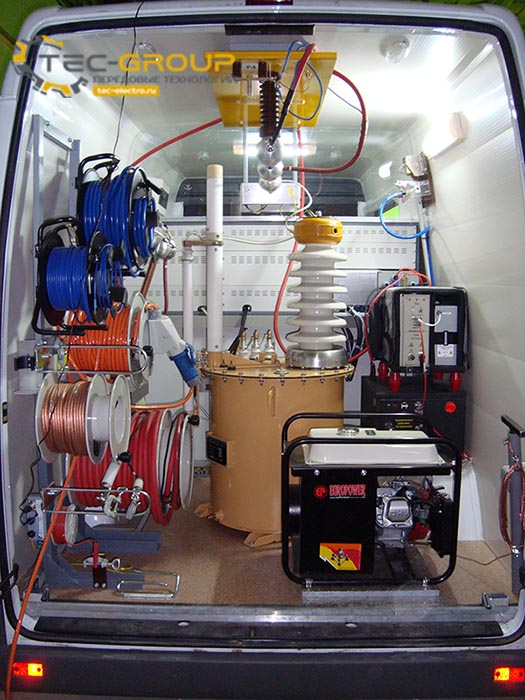

Установка для испытаний повышенного напряжения переменного тока

до 100кВ

Мегаомметр

до 15кВ

Система автоматического измерения ёмкости и тангенса угла диэлектрических потерь

напряжение до 10кВ
емкость от 0 до С0×10000
тангенса угла потерь -1…0…1
Схемы измерения: «перевернутая», «прямая»

Система автоматического измерения параметров трансформаторов с малым напряжением электрического тока

Напряжение до 380В
Коэффициент трансформации от 0,8:1 до до 1000:1
Опыт ХХ: ток до 50А
Опыт КЗ: ток до 50А
Сопротивления неизменному току:
Тестовый ток до 25А
Тестовое напряжение до 60В
Интервал измерения сопротивления 0 до 20 кОм

Тестер заземления

Схемы измерения: 3-х и 4-х проводные, бесконтактное;
Широта измерения 0,01Ом-100кОм;
Частота 41Гц-5кГц.

Тепловизор

Максимальная температура измерения 350 oC

Автоматический прибор тестирования пробивного напряжения трансформаторного масла

до 100кВ

Автоматический прибор измерения тангенса угла неэлектропроводных потерь масла

Температура до 110oC
Напряжение до 2000В
Измерение тангенса 1х10-6 до 4,0
Диэлектрическая проницаемость от 1…30
Диапазон диэлектрической проницаемости от 2,5Мом до 100Том

Автоматический прибор для определения влагосодержания в трансформаторном масле

Диапазон измерения от 10 мкг до 200 мкг

Автоматический прибор для тестирования чистоты трансформаторного масла

Класс чистоты от 2 до >25мкм

Анализатор растворённых газов в трансформаторном масле

Определяемые газы: H2, C2H6, CH4, C2H4, CO, H2O, C2H2CО2,

Средства защиты от поражения током

Указатель низкого напряжения;
Указатель высокого напряжения;
Перчатки диэлектрические;
Боты диэлектрические;
Коврик диэлектрический;
Каска защитная оранжевая;
Комплект предупредительных плакатов;
Штанга оперативная;
Комплект монтерского инструмента;
Аптечка медицинская;
Огнетушитель углекислотный;

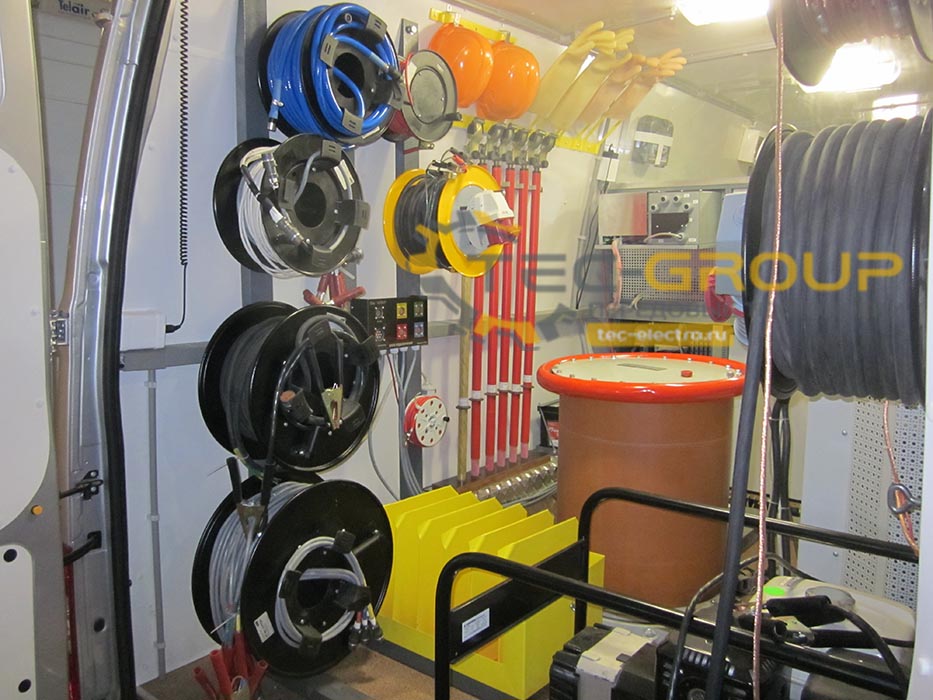

Система подключения к объекту измерения электротехнического комплекса

Высоковольтный кабель для испытания высоким напряжением переменного тока – 50м
Кабель для измерений низкого напряжения 8х25м
Кабель для измерения тангенса диэлектрических потерь – 25м
Кабель сетевого питания – 50м
Кабель заземления – 50м
Комплект штанг изоляции

Опции:



Система диагностики методом измерения частичных разрядов

Диапазоны измерения: Низкочастотный, Высокочастотный, Сверхвысокочастотный
