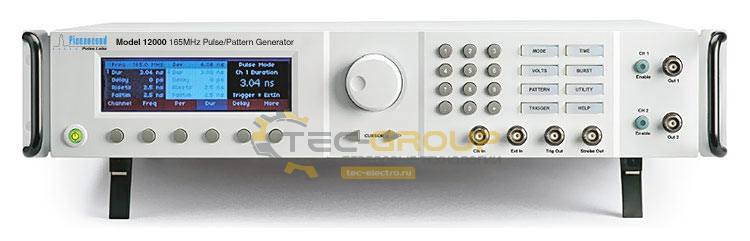

Генератор высокочастотных импульсов 12000-1


Генератор высокочастотных импульсов 12000-1
Логотип Picosecond
Доставка по всей России
Производитель: Picosecond (США)
  • Описание
  • Характеристики
  • Комплектация
  • Генератор импульсов при частоте от 0,001 Гц до 165 МГц.
  • Генератор ПДСП в диапазоне от 25 бит до 214 бит.
  • Встроенная память 16 МБ.
  • Режим «Пакет» дает возможность принятия около 65236 импульсов.
  • Один канал.
  • Диапазон напряжениЙ от 100 мВ до 20 В.
  • При задании временного интервала разрешение до 20 пс.
  • Встроенный USB порт, GPIB.

Генератор импульсов 12000-1 работает в диапазоне частоты от 0,001 Гц и до 165 МГц. Аппарат дает возможность регулировать время нарастаний и спадов импульсов (с 2.5 нсек до 200 мсек). Прослеживает псевдослучайные двоичные последовательности длинной от 25 до 214 бит. Прибор улавливает как NRZ так и RZ. Для большего удобства работы, генератор 12000-1 оснащен полностью независимым программированием каналов для 2х канального генератора, также работает режим пользовательского программирования ПДСП. Прибор приспособлен для работы всесте с 12000-2, которая обеспечит сложение сигнала от 2х каналов. Уровень можно установить как в «Вольт», так и в «Ампер». Свезь с компьютером проводится через USB порт.

Количество каналов 1
Размах на нагрузке 50 Ом 100 мВ - 10 В
Размах на нагрузке 50 Ом в режиме сложения каналов нет
Размах на нагрузке 1 кОм 200 мВ - 20 В
Размах на нагрузке 1 кОм в режиме сложения каналов нет
Верхний/нижний пиковый уровень (50 Ом) -10…+10 В
Верхний/нижний пиковый уровень 1 кОм -20…+20 В
Погрешность установки амплитуды ±(0,5%+30мВ)
Дискретность установки амплитуды на нагрузке 50 Ом 10мВ
Диапазон установки постоянного смещения на нагрузке 50 Ом -9.95В …+9.95В
Дискретность установки постоянного смещения на нагрузке 50 Ом 10мВ
Время нарастания спада 2,5 нс при 10 Впик; 2,3 нс при 5 Впик; 2,1 нс при 2 Впик
Выброс предвыброс 1% при 10 Впик; 2% при 5 Впик ; 5% при 2 Впик
Ток короткого замыкания 400 мА
Ток короткого замыкания в режиме сложения каналов нет
Выходное сопротивление 50 Ом или 1 кОм
Импульс
Режим работы Одиночный/парный импульс/ пакет, задержанный, фиксированной скважности
Частота 1 мГц…165 МГц
Период 6,06 нс…1000 с
Дискретность установки периода 1 пс при использовании ФАПЧ (4 разряда) 10 пс без использования ФАПЧ (3,5 разряда)
Погрешность установки периода ±0,01% при использовании ФАПЧ
Длительность импульса 3,02 нс… 1000 с
Погрешность установки длительности ±(0,5% + 250 пс)
Джиттер ±(0,01% + 15 пс)
Задержка 0…1000 с между первым и вторым импульсом в режиме парных импульсов, между основным и синхроимпульсом или между импульсами двух каналов
Диапазон установки времени нарастания / спада 2,5 нс …..200 мс
Погрешность установки времени нарастания / спада ±(10% + 200 пс)
Формирование пакета
Число импульсов в пакете 2….65236
Формирование последовательностей
Длина последовательности 2….16384
Длина ПСДП от 25 до 214 бит
Тип сигнала С возвратом к нулю (RZ) и без возврата к нулю (NRZ)
Общие данные
Напряжение питания 110 В….240 В, 50 / 60 Гц
Габаритные размеры 249 × 87 × 393 мм
Масса 6,8 кг
Интерфейс GPIB, USB
  • Генератор 12000-1;
  • Сетевой шнур;
  • Руководство по эксплуатации;
  • Программное обеспечение.
