HVA28/HVA28-TD Высоковольтная испытательная установка
HVA28 | Высоковольтная испытательная установка | 880400 руб | |
HVA28-TD | Высоковольтная испытательная установка с модулем измерения угла диэлектрических потерь | 1474360 руб |
- Описание
- Характеристики
- Комплектация
- Аналоги

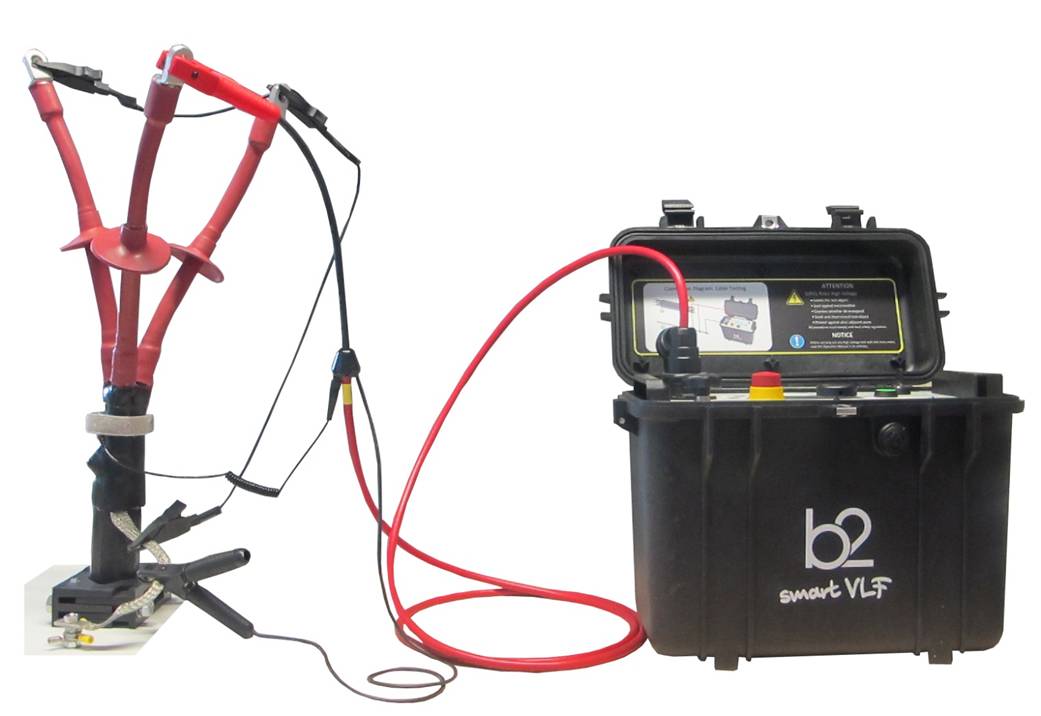

Современная высоковольтная испытательная установка HVA28 представляет собой компактный и легкий инструмент, который используется для проверки линий, работающих под напряжением до 10 кВ. Установка HVA28 комплектуется ударопрочным и герметичным корпусом, обеспечивающим возможность эксплуатации в любых условиях. Присутствие крупного дисплея существенно упрощает процесс проверки, тогда как ручная и автоматическая программы тестирования позволяют повысить удобство эксплуатации. Среди основных особенностей устройства:
- отсутствие временного ограничения проведения тестирования;
- двойная система разрядки объектов после испытаний;
- индикация присутствия внешнего напряжения;
- возможность синхронизации с ПК.
HV Diagnostics HVA28 – это мощный инструмент, позволяющий проводить эффективные испытания. Полученные результаты проверок могут анализироваться на компьютере, куда информация с устройства передается посредством интерфейсов USB и Bluetooth.
Основное отличие модели HVA28-TD заключается в присутствии встроенного модуля, определяющего тангенс угла диэлектрических потерь. Во всем остальном модели HVA28 и HVA28-TD идентичны.
Технические характеристики СНЧ установки HVA28:
Выходное напряжение | СНЧ синусоидальное напряжение: 0–28кВпик, 20кВ действ косинусо-прямоугольное напряжение:0–28кВ |
Постоянное напряжение: | ±0–28кВ |
Разрешение: | 0,1 кВ |
Точность: | 1% |
Выходной ток | 0–20мА (Разрешение 1 μA) Точность: ±1% |
Измерение сопротивления | 0.1 МОм…5 ГОм |
Выходная частота | Регулируемая 0.01 … 0.1Гц с шагом 0,01Гц (предустановка 0.1Гц), автоматический выбор частоты |
Выходная нагрузка | 0.5 мкФ @ 0.1 Гц @ 20кВ действ.; 5.0 мкФ @ 0.01 Гц @ 20кВ действ.; 10.0 мкФ максимальная ёмкость! |
Тестирование оболочки | Максимальное тестовое напряжение: 10кВ; Выходной ток: 0,1мА-5,0мА |
Поиск мест повреждений оболочки | Максимальное тестовое напряжение: 10кВ; Последовательности: 1:3 / 4 с, 1:5 / 4 с, 1:5 / 6 с, 1:9 / 6 с |
Измерение | Напряжение и Ток (Истинное среднеквадратичное значение и/или пиковое) Емкость Сопротивление Время Напряжение пробоя |
Отображение информации | Цветной ЖК дисплей 4,3'' |
Тестирующий цикл | Продолжительный! НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ |
Программное обеспечение | "HVA Control Center" |
Интерфейс для связи с компьютером | Bluetooth, USB |
Память | 50 ячеек памяти, энергонезависимая |
Температура хранения | -25°C to + 70°Ctd> |
Температура рабочая | -5°C to + 45°C |
Влажность | 5-85 %, без конденсации |
Вес | 14 кг |
Комплектация высоковольтной испытательной установки HVA 28:
- Установка
- Высоковольтные кабели (длиной 5м) с зажимами-крокодил
- Кабель заземления
- Шнур сетевого питания
- ПО "HVA Control Center"
- Руководство по эксплуатации
Дополнительно в HVA28-TD:
- Блок измерения тангенса угла диэлектрических потерь;
Наименование | Производитель | Фото | Цена |
---|---|---|---|
KPG 20 кВ VLF Высоковольтная установка для испытания кабеля | Kilovolt Prueftechnik GmbH |
по запросу | |

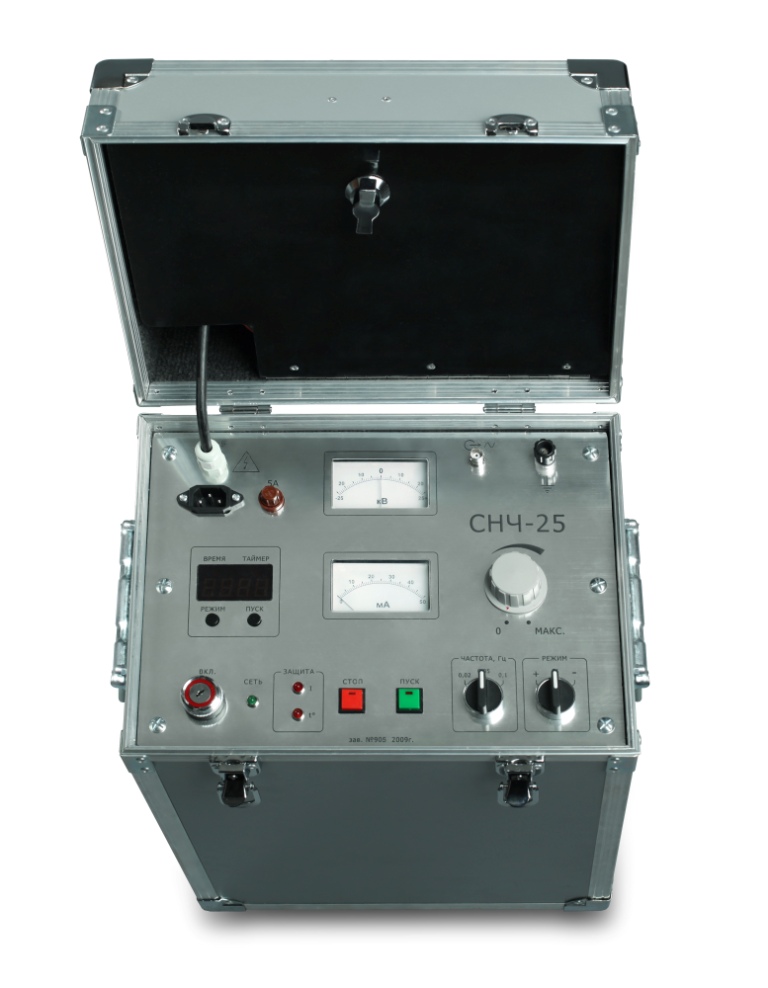

СНЧ-25 Установка для испытания СПЭ-кабелей | ХарьковЭнергоПрибор |
по запросу | |

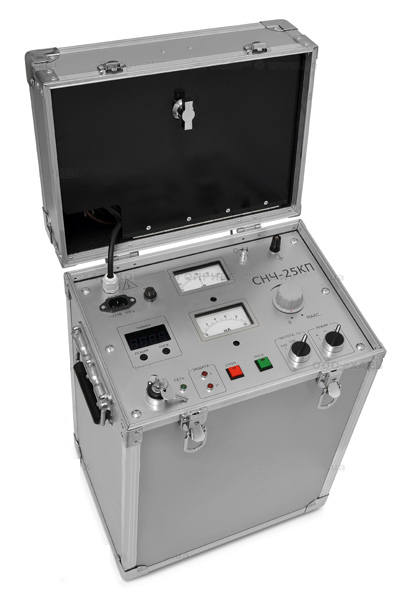

СНЧ-25КП Установка для испытания СПЭ-кабелей | ХарьковЭнергоПрибор |
по запросу |
Обсуждение: HVA28/HVA28-TD Высоковольтная испытательная установка
Тема:
Измерение Tg
Имя:
Юрий Викторович
Дата:
25.11.2013 11:24:20
Текст сообщения:
Уточните на счёт установки HVA28TD на счёт измерения Tg. Можно ли ей мерить Tg силового трансформатора,измерительных трансформаторов, ввода трансформатора, шины 110кВ?
Тема:
Re: Измерение Tg
Имя:
Администратор
Дата:
25.11.2013 11:37:32
Текст сообщения:
Юрий Викторович, для измерения тангенса угла диэлектрических потерь трансформаторов эта установка не подойдёт, посмотрите на оборудование в данном разделе
Тема:
Испытание кабеля СПЭ
Имя:
Константин Смирнов
Дата:
30.07.2013 14:00:19
Текст сообщения:
Подскажите, подойдёт ли установка HVA-28 для испытания кабеля с изоляцией из сшитого полиэтилена напряжением 6кВ, внесена ли установка в реестр средств измерений? Что необходимо для диагностики кабеля методом измерения тангенса угла диэлектрических потерь?
Тема:
Re: Испытание кабеля СПЭ
Имя:
Администратор
Дата:
30.07.2013 14:07:09
Текст сообщения:
Здравствуйте, Константин! Установка HVA-28 безусловно подойдёт для решения Ваших задач для испытания кабеля СПЭ изоляцией. Установка HVA-28 внесена в реестр средств измерений, мы производим первичную поверку установки перед поставкой. Если Вам необходимо проводить измерение тангенса угла диэлектрических потерь, то лучше обратить Ваше внимание на установку HVA-28TD (Описание Вы найдёте в разделе "Диагностика высоковольтных кабельных линий"), в этой установке уже встроена функция измерения тангенса угла диэлектрических потерь. Будем рады ответить на интересующие Вас вопросы.
|
