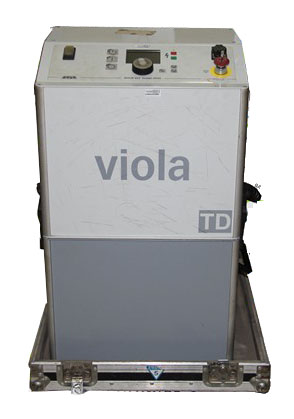

VIOLA-TD Установка высоковольтных испытаний и измерения tg


Логотип BAUR
Цена: 3 510 800 руб
3510800 RUB
   Бесплатная доставка
  Бесплатная поверка
Производитель: BAUR (Австрия)
  • Описание
  • Характеристики
  • Комплектация
  • Документация

Мощная и эффективная установка Viola-TD в двухмодульном исполнении используется для проверки кабельной оболочки, испытания кабелей среднего напряжения и электрооборудования, а также для диагностики кабелей, например, измерения тангенса угла диэлектрических потерь и уровня частичных разрядов. Имеет двухмодульное исполнение, функции автоматического распознавания пробоя, сохранения результатов, измерения токов утечки. Отличается высокой безопасностью. Ход испытаний и диагностики автоматический, программное обеспечение на русском языке. Имеется встроенный отсек для хранения кабеля и возможность доукомплектации.

Особенности установки BAUR Viola-TD:

  • Технология испытаний VLF truesinu, которая обеспечивает чистое синусоидальное напряжение вне зависимости от нагрузки;
  • Встроенный накопитель данных
  • Максимальное испытательное напряжение 40 кВдейст.
  • Точное измерение тангенса дельта с точностью 1x10-4
  • Индивидуально и автоматически программируемые процессы испытаний
  • Передача данных осуществляется через USB-порт
  • Автоматическое зарядное устройство
  • Проверка оболочки и изоляции согласно всем стандартам
  • Надежность в использовании в полевых условиях
  • Встроенный отсек для кабеля
  • Простая и быстрая процедура измерения
  • Измерение данных с использованием специального ПО
  • Готовность для установки в автофургон
  • Возможность модернизации системы.

Технические характеристики СНЧ установки Viola-TD:

Выходное напряжение
СНЧ синусоидальное напряжение 1…42,5 кВдейст. (60 кВпик.)
СНЧ прямоугольное напряжение 1…60 кВ
Постоянное напряжение ±1…60 кВ
Разрешение 0,1 кВ
Точность 1%
Диапазон частот СНЧ 0,1…0,01 Гц
Диапазон нагрузок 10 нФ...10 мкФ
Макс. нагрузка 1,0 мкФ при 0,1 Гц, 42,5 кВдейст.
3,0 мкФ при 0,02 Гц, 42,5 кВдейст.
10,0 мкФ при 0,01 Гц, 42,5 кВдейст.
Выходной ток
Диапазон измерений 0…70 мА
Разрешение 1 мкА
Точность 1 %
Измерения тангенса угла диэлектрических потерь:
СНЧ синусоидальное напряжение 1…42,5 кВдейст
Частота измерения 0,1Гц
Диапазон нагрузок 10 нФ...10 мкФ
Диапазон измерения 1x 10-4….1000x 10-5
Точность измерения tan δ 1x 10-4
Разрешение 1x 10-5
Регистрация токов утечки посредством устройства VSE-Box (опция)
Общие данные:
Напряжение питания 110…240 V, 50/60 Гц
Макс. потребляемая мощность 1400 Вт
Разъем для передачи данных USB-2.0
Класс защиты IP54
Языки Русский, немецкий, английский
Рабочая температура -10 … +50 °С
Температура хранения -20 … +60 °С
Размеры (Ш x В x Г)
Блок управления 505 x 433 x 405 мм
Блок высоковольтный 505 х 503 х 405 мм
Объединённая система 505 х 845 х 405 мм
Вес
Блок управления 19,5 кг
Блок высоковольтный 57 кг

Комплектация установки Viola-TD:

  • Испытательная установка
  • Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлек-трических потерь tan δ
  • Штанга для заземления и разряда EES 40
  • Кабель заземления, 6 мм², 5м; с крепежным зажимом
  • Встроенный высоковольтный кабель со струбциной, 10м
  • Короткозамкнутая штепсельная заглушка для подсоединения внешнего блока дистанционного отключения
  • Шнур сетевого питания
  • Руководство по эксплуатации на русском языке

Дополнительная комплектация установки Viola-TD:
