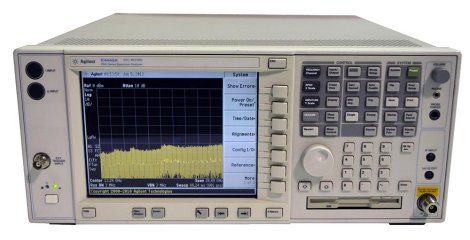

Анализатор спектра E4440A
 |
 |
|
 |
 Доставка по всей России |
 Гарантийные обязательства |
- Описание
- Характеристики
- Комплектация
- Динамический диапазон от 116 до 122 дБ (в полосе 26,5 ГГц).
- Чувствительность от -156 до -153 дБм (в зависимости от диапазона частот).
- Фазовый шум на 1 ГГц: при отстройке на 10 кГц -118 дБс/Гц, при отстройке на 1МГц -147 дБс/Гц, при отстройке на 10 МГц -159 дБс/Гц.
- Погрешность: суммарная амплитудная ±0,24 дБ; по полосе обзора ±0,2%.
- Минимальная длительность развертки 1 мс.
- Скорость измерений ≥ 50 измерений/с. Высочайшая скорость измерений достигается путем переключения между традиционным свипированием частоты и цифровым анализом на основе БПФ.
- Следящий генератор (опция).
- Полоса пропускания от 1Гц до 8МГц (10% ступенями).
- Полностью цифровой тракт ПЧ обеспечивает высочайшую точность и линейность.
- Самый широкий набор стандартных измерений. Возможность измерения электромагнитных помех.
Область применения и назначение:
Прибор производит анализ спектра высокой частоты около 26б,5 ГГц, имеет огромный перечень опций измерения, высокую скорость работы и безошибочности показаний, современный дизайн.
В прибор Agilent E4440 A серии PSA внесены улучшения, он работает быстрее и имеет более широкий динамический диапазон. Соответствие динамического диапазона и скорости достигаются применением аттенюатора с шагом в 2 дБ и 160 и фильтров 100% шагов с разными полосами пропускания, дающих оптимальную настройку прибора.
Передовой дизайн Е4440А дает возможность задействовать цифровой блок вывода промежуточной частоты, сверхточный генератор и внутреннюю систему подстройки в автоматическом режиме. Благодаря этому анализатор является сверхточным прибором и отвечает требованиям производителя.
Вследствие объемного руководства по использованию прибора не представляется возможным предоставить его полностью в данном документе. Однако, если Вы напишете или позвоните нам, мы дадим Вам информацию о режимах работы, функциях измерений, описание технических характеристик и эксплуатационные инструкции.
Оригинальные характеристики прибора Е4440A:
- динамический диапазон колеблется от 116 до 122 дБ, а полоса составляет 26,5 ГГц;
- колебание чувствительности в разных диапазонах частот составляет от 156 до -153 дБм;
- фазовый шум на 1 ГГц при различных отстройках будет разным, так при отстройке на 10 кГц равен-118 дБс/Гц, при отстройке на 1МГц будет 147 дБс/Гц, при отстройке на 10 МГц равняется 159 дБс/Гц;
- возможность неточностей такова: суммарная амплитудная составляет ±0,24 д; а по полосе обзора может быть ±0,2%;
- наименьшая длительность развертки 1 мс;
- скоростной режим ≥ 50 измерений/с. Доступна максимальная скорость измерений. На основе БПФ достигается максимальная скорость измерений в результате переключения между обычным свипированием частоты и цифровым анализом;
- опция следящий генератор;
- полоса пропускания варьируется от 1Гц до 8МГц (10% ступенями);
- стопроцентно цифровой тракт ПЧ гарантирует абсолютную точность и линейность;
- производство стандартных измерений любого формата. Можно измерять электромагнитные помехи.
Технические характеристики анализатора спектра Agilent E4440A:
| Параметр | Значение | |
| Частотные параметры | ||
| Открытый вход | От 3 Гц до 26,5 ГГц | |
| Закрытый вход | От 10 МГц до 26,5 ГГц | |
| Полоса | Режим работы на гармониках (номер гармоники N) | |
| 0 | 1– | От 3 Гц до 3 ГГц |
| 1 | 1– | От 2,85 ГГц до 6,7 ГГц |
| 2 | 2– | От 6,2 ГГц до 13,2 ГГц |
| 3 | 4– | От 12,8 ГГц до 19,2 ГГц |
| 4 | 4– | От 18,7 ГГц до 26,5 ГГц |
| 5 | 4+ | От 26,4 ГГц до 31,15 ГГц |
| Опорная частота | ||
| Погрешность | ± [(время от последней подстройки х скорость старения) + температурная нестабильность + погрешностькалибровки] | |
| Скорость старения | ± 1 х 10−7 за год | |
| Температурная нестабильность в интервале от 20 до 30 °С |
± 1 х 10−8 | |
| Температурная нестабильность в интервале от 0 до 55 °С |
± 5 х 10−8 | |
| Погрешность калибровки | ± 7 х 10−8 | |
| Счетчик частоты маркера | ||
| Погрешность | ± (частота маркера х погрешность опорной частоты + 0,100 Гц) |
|
| Разрешение счетчика | 0,001 Гц | |
| Погрешность счетчика разности частот |
± (разность частот х погрешность опорной частоты + 0,141 Гц) |
|
| Полоса обзора |
0 Гц (нулевая полоса обзора), от 10 Гц до максимальной частоты диапазона для данной модели |
|
| Разрешение | 2 Гц | |
| Погрешность | ± [0,2 % х полоса обзора + полоса обзора/ (число точек развертки − 1)] |
|
| Полоса пропускания | ||
| Диапазон (полоса на уровне минус 3,01 дБ) |
От 1 Гц до 3 МГц (шаг 10 %), 4, 5, 6 и 8 МГц | |
| Погрешность | ||
| Полоса пропускания от 1 Гц до 1,5 МГц |
± 2 % номинально |
|
| Полоса пропускания от 1,6 МГц до 3 МГц |
центр. частота CF ≤ 3ГГц центр. частота CF > 3ГГц |
± 7 % номинально ± 8 % номинально |
| Полоса пропускания от 4 до 8 МГц |
центр. частота CF ≤ 3 ГГц центр. частота CF > 3 ГГц |
± 15 % номинально ± 20 % номинально |
| Коэффициент прямоугольности (избирательность) (по уровням | 4,1:1 номинально | |
| Амплитудные параметры | ||
| Измерение амплитуды | ||
| Пределы измерения уровня сигнала |
От среднего уровня собственных шумов до макс. безопасного уровня входного сигнала |
|
| Диапазон ослаблений входного аттенюатора |
От 0 до 70 дБ, шаг 2 дБ | |
| Макс. безопасный уровень входного сигнала |
||
| Макс. полная мощность | +30 дБм (1 Вт) | |
| С предусилителем (вариант комплектации 1DS) |
+25 дБм | |
| Диапазон индикатора | ||
| Логарифмическая шкала | От 0,1 до 1 дБ/дел, шаг 0,1 дБ От 1 до 20 дБ/дел, шаг 1 дБ (10 делений масштабной сетки) |
|
| Линейная шкала | 10 делений | |
| Единицы шкалы | дБм, дБмВ, дБмкВ, В и Вт | |
| Абсолютная погрешность измерения амплитуды |
||
| На частоте 50 МГц | ±0,27 дБ (±0,11 дБ, тип. знач.) | |
| На всех частотах | ±(0,27 + неравномерность ЧХ) ±(0,11 + неравномерность ЧХ), типовое значение |
|
| От 3 Гц до 3 ГГц (с 95 %-ной достоверностью) |
±0,24 дБ | |
| С предусилителем (вариант 1DS) |
±(0,45 + неравномерность ЧХ) ±(0,15 + неравномерность ЧХ), типовое значение |
|
| Коэффициент стоячей волны входногонапряжения (КСВн) (Ослабление аттенюатора ≥ 8 дБ) |
От 50 МГц до 3 ГГц От 3 до 18 ГГц От 18 до 26,5 ГГц С предусилителем (от 50 МГц до 3 ГГц, ослабл. аттенюатора |
Е
|
| Опорный уровень | ||
| Диапазон | Логарифмическая шкала Линейная шкала |
От –170 до +30 дБм, шаг 0,01 дБ От 707 пВ до 7,07 В, шаг 1 % |
| Разрешение | Логарифмическая шкала Линейная шкала |
0,01 дБ ≤0,1 % от опорного уровня |
| Погрешность | 0 дБ | |
