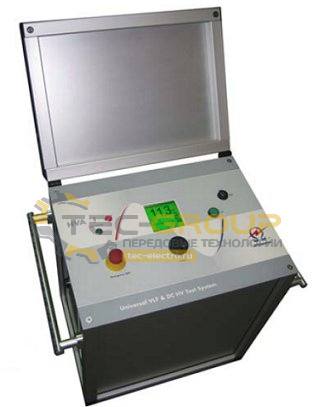

HVA60 Высоковольтная испытательная установка


Логотип HV Diagnostics
Цена: 2 138 500 руб
2138500 RUB

2 138 500 руб
   Бесплатная доставка
  Бесплатная поверка
Производитель: HV Diagnostics (Швейцария)
  • Описание
  • Характеристики
  • Комплектация
  • Аналоги
  • Видео

Особенности установки HVA 60

Высоковольтная установка является простым в использовании портативным прибором, который изготавливается в едином корпусе и контролируется микропроцессором. Обеспечивает прожиг изоляции и тестирование оболочки кабеля высоковольтным тестированием СНЧ и постоянным напряжением DC (±). Присутствует автоматическая система выбора оптимальной тестовой частоты прибора. Прибор незаменим в полевых условиях для высоковольтного тестирования высоким постоянным напряжением и напряжением очень низкой частоты диэлектрических свойств разнообразных типов электроизоляции. Имеет ЖК-дисплей, удобный интерфейс и большой потенциал тестирования по емкости до 12 мкФ. Обеспечивает быстрое и безопасное тетирование длинных кабелей из сшитого полиэтилена. Производит тестирование в ручном режиме либо автоматическое по стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3. Память энергонезависимая. В случае прожига изоляции предусмотрена защита от КЗ.

Применение установки HVA 60

Применяется установка для тестирования всевозможных типов изоляции, включая генераторы и кабели, а также тестирование двигателей, переключателей, высоковольтных трансформаторов и проводов, изоляторов и прочего. Установка тестирует не только кабели из полиэтилена, но и кабели с бумажно-масляной изоляцией (XLPE и PILC). Кроме этого, тестируется основная изоляция кабеля и его оболочка. Стандартные для установки выходы: один по постоянному напряжению отрицательной или положительной полярности относительно земли, второй по переменному напряжению низкой частоты VLF с квадратным либо синусоидальным выходным сигналом. Отлично подходит для высоковольтного тестирования с постоянным или переменным напряжением. Можно задать необходимый порог срабатывания и условия тестирования за счет современной системе управления и контроля. Измеряется и записывается в память подаваемое напряжение на объект тестирования, сопротивление, емкость, напряжение пробоя, действующее значение тока.

Преимущества установки HVA 60

Среди преимуществ этой установки можно выделить компактность и функциональность прибора. Конструкция из одного блока позволяет сразу приступить к безопасной работе без межблочных кабелей соединения. Прибор может тестировать образец постоянным напряжением положительной и отрицательной полярности относительно земли. На цифровом дисплее сохраняется и отображается в памяти одновременно измеряемое напряжение, ток, емкость, время, сопротивление. Тестируется однофазный кабель до 50 км и трехфазный длиной до 15 км. В режиме прожига существуют два варианта работы установки. Если дуга детектируется во время высоковольтного тестирования, то прибор либо останавливает испытание либо продолжает его в режиме контролируемого прожига.

Технические характеристики СНЧ установки HVA60:

Входное напряжение питания 230 В (48 - 62 Гц) (400 VA)
Выходное напряжение Переменное, Синус: 0 - 62 кВ пиковое, симметричное, 44 кВ действ
Переменное, квадратичное: 0 - 60 кВ; Постоянное ±: 0 - 60 kВ
Разрешение 100 В на всем диапазоне
Погрешность ± 1% от диапазона
Выходной ток 0 - 50 мA
Разрешение 1 мкА
Частота выходного сигнала 0.02 … 0.1 Гц с шагом 0.01 Гц (предустановка 0.1 Гц) автоматический выбор частоты
Диапазон сопротивлений 0.1 MΩ ... 20 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении) 1.0 мкФ @ 0.1 Гц @ 44 kВ действ (Прим 3000 м кабель)*
2.0 мкФ @ 0.05 Гц @ 44 kВ действ (Прим 6000 м кабель)*
5.0 мкФ @ 0.02 Гц @ 44 kВ действ (Прим 15500 м кабель)*
10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
* Рассчитано для типичного кабеля с емкостью 330 пФ/м
Измерительный блок Цифровой ЖК дисплей для прямой индикации:
Напряжение и Ток (Действующие значения и / или пиковые)
Емкость
Сопротивление
время
напряжение пробоя
графическое отображение выходного напряжения в реальном времени
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Память 50 ячеек памяти, энергонезависимая
Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта

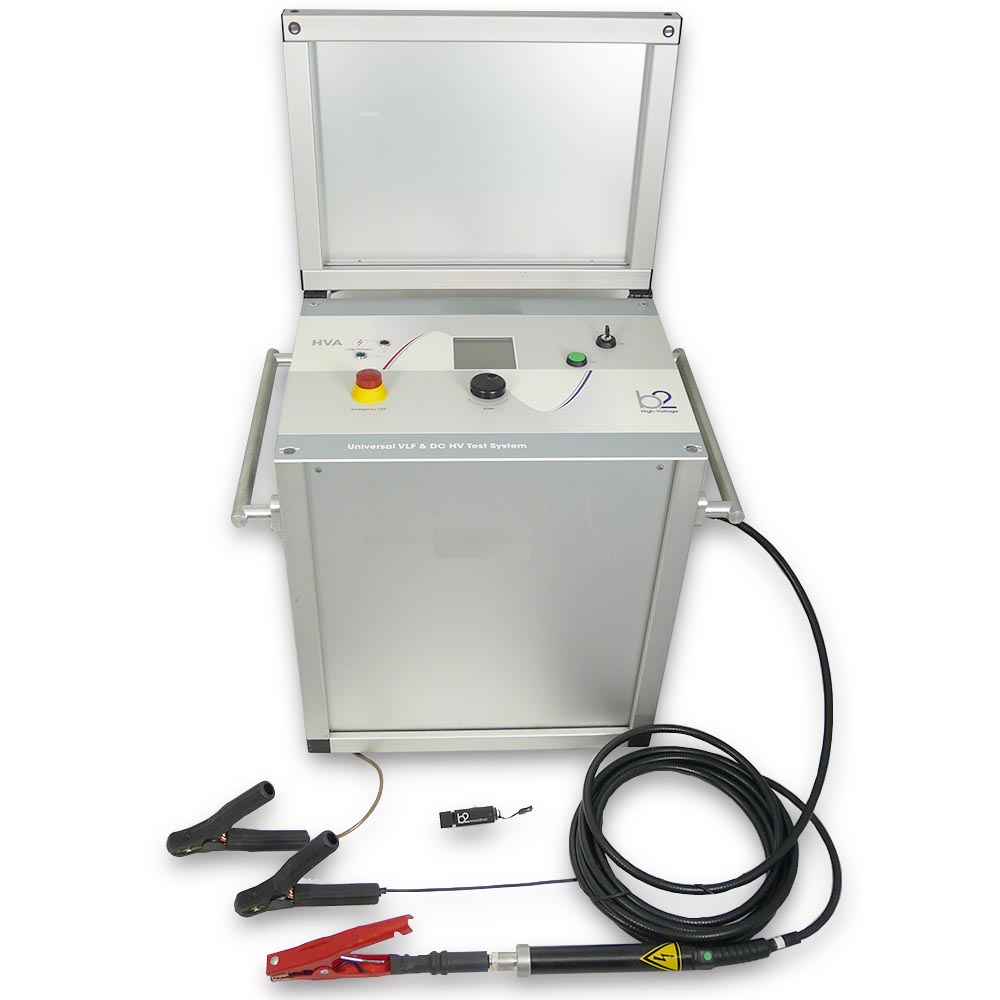

Высоковольтные кабели Стандартные, длиной 4.5 м с зажимами-крокодил на конце (другие могут быть поставлены по запросу)
Вес 57 кг
Размер 450 x 340 x 520 мм

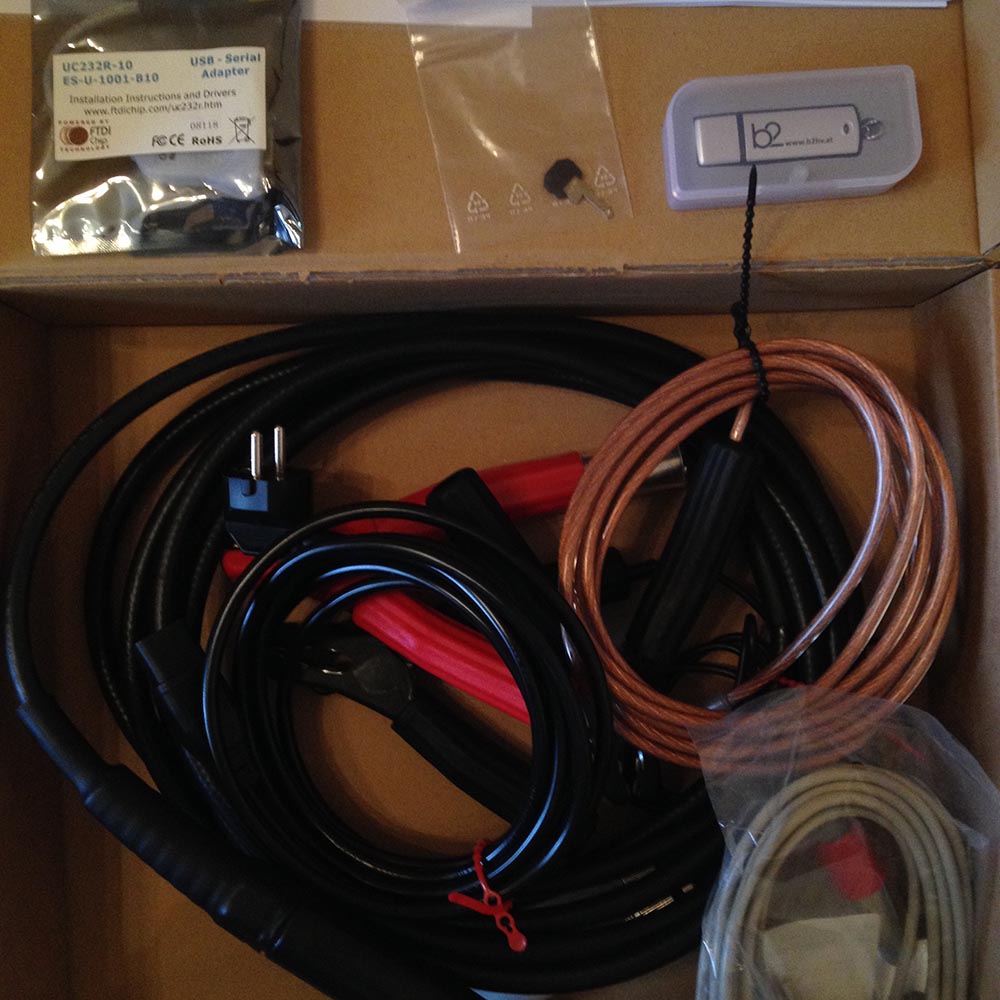

Комплектация высоковольтной испытательной установки HVA 60:

  • Кабель RS-232
  • Набор тестовых проводов длиной 4,5 м
  • Программное обеспечение
  • Руководство по эксплуатации
  • Установка HVA60
