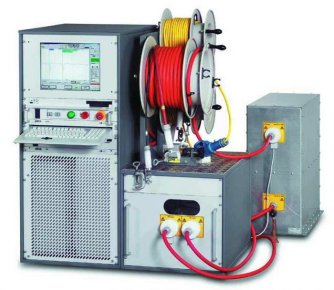

PHG-80/PHG-80-TD/PHG-80-TD-PD Испытательные установки СНЧ 0,1 Гц


PHG-80/PHG-80-TD/PHG-80-TD-PD Испытательные установки СНЧ 0,1 Гц
Логотип BAUR
от 4 174 500 руб
4174500 RUB
   Бесплатная доставка
  Бесплатная поверка
Вариант прибора:
Производитель: BAUR (Австрия)
PHG-80Высоковольтная испытательная установка 4174500 руб
PHG-80 TDСНЧ установка с модулем измерения тангенса угла диэлектрических потерь 7362300 руб
PHG-80 TD PDСНЧ установка с модулями измерения тангенса угла диэлектрических потерь и частичных разрядов 12219900 руб
  • Описание
  • Характеристики
  • Комплектация

Устройством, специально разработанными для тестирования сетей среднего напряжения, является испытательная установка СНЧ 0,1 Гц PHG-80. Основное ее предназначение заключается в высоковольтных испытаниях синусоидальной частотой напряжения. Чаще всего прибор используют для проверки кабельных сетей, у которых изоляция выполнена из полиэтилена. В таком случае максимальное напряжение проверки может составлять 35 кВ. Среди других особенностей:

  • тестирование кабелей с бумажной изоляцией;
  • компактный корпус устройства;
  • простой процесс настройки;
  • ручное и автоматизирование проведение испытаний;
  • обработка данных при помощи компьютеризированного оборудования и специального ПО.

Модель Baur PHG-80 способна обеспечивать передачу информации посредством кабеля стандарта USB. В конструкцию оборудования включено автоматическое зарядное устройство. Вдобавок к этому, владелец может модернизировать систему по желанию.

Модель Baur PHG-80-TD отличается возможностью тестирования линий кабелей через определение тангенса угла диэлектрических потерь.

К особенностям модели Baur PHG-80-TD-PD относят возможность тестирования кабельных сетей путем определения уровня частных разрядов, с определением их источника.

Технические характеристики системы PHG-80 TD PD:

Выходное напряжение
СНЧ синусоидальное напряжение 1…57 кВдейст. (80 кВпик.)
СНЧ прямоугольное напряжение 1…80 кВ
Постоянное напряжение ±1…80 кВ
Разрешение 0,1 кВ
Точность 1%
Диапазон частот СНЧ 0,1…0,01 Гц
Диапазон нагрузок 10 нФ...20 мкФ
Выходной ток
Диапазон измерений 0…120 мА
Разрешение 1 мкА
Точность 1 %
Измерения тангенса угла диэлектрических потерь:
СНЧ синусоидальное напряжение 1…57 кВдейст
Частота измерения 0,1Гц
Диапазон нагрузок 10 нФ...1,1 мкФ
Диапазон измерения 1 x 10-3….1000 x 10-3
Точность измерения tan δ 1x 10-4
Разрешение 1x 10-5
Регистрация токов утечки посредством устройства VSE-Box (опция)
Измерения частичных разрядов:
СНЧ синусоидальное напряжение 1…57 кВдейст
Пределы длины кабеля 10 – 12800 м
Скорость распространения волны 50 – 120 м/мсек
Частота выборки 10 нсек (100 Мегавыборок)
Усиление 1 – 80000 (0 – 100 дБ), фикс. установка величин
Точность локализации 1 % от длины кабеля
Разрешение 0,1 пКл; 0,1 м
Общие данные:
Напряжение питания 110…240 V, 50/60 Гц
Разъем для передачи данных USB-2.0
Класс защиты IP54
Языки Русский, немецкий, английский
Рабочая температура -10 … +50 °С
Температура хранения -20 … +60 °С
Размеры (Ш x В x Г) 483 ´623 ´ 775 мм
Вес 170 кг

Комплектация поставки системы PHG-80/PHG-80-TD/PHG-80-TD-PD:

  • Высоковольтный генератор PHG-80-1шт.
  • Блок измерение частичных разрядов с локализацией источника PD-1шт. (для версии TD PD)
  • Встроенный блок измерения тангенса угла потерь TD-1шт. (для версий TD и TD PD)
  • Промышленный компьютер без монитора-1шт.
  • Клавиатура с track ball для ПК встроенная в 19'' стойку-1шт.
  • Монитор TFT 15''-1шт.
  • Блок управления работой высоковольтного генератора PHG-80-1шт.
  • Блок контроля безопасности SCU-1шт.
  • Блок разряда DU с гнездами высоковольтными-1шт.
  • Питанием 110-240U=1шт.
  • Стойка кабельная KTG-M3 с барабаном высоковольтного кабеля, длина кабеля 25м-1шт.
