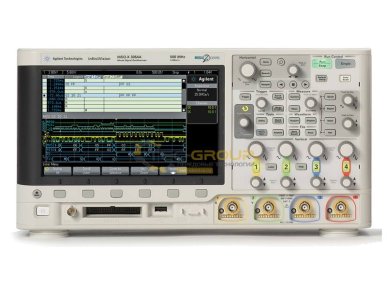

MSOX3012A Осциллограф цифровой смешанных сигналов (2+16 каналов; 100 МГц)


MSOX3012A Осциллограф цифровой смешанных сигналов (2+16 каналов; 100 МГц)
Логотип Agilent Technologies
Цена: 395 850 руб
395850 RUB
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
Количество каналов: 2+16
Пропускная полоса: 100 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Аналоги
  • Цифровой, стационарный осциллограф смешанных сигналов.
  • Два +16 каналов.
  • Пропускная полоса 100 МГц.
  • Дискретизационная частота 2 ГГц.
  • 2 Кб памяти на канал.
  • Синхронизация исходя из фронта, длительности импульса, видеосигнала, условий последовательных шин, ранта.
  • Работает в режимах усреднения, пикового детектора, БПФ, автоизмерений.
  • Цветной дисплей.
  • Встоенный генератор.
  • USB, GPIB (опционально), LAN (опционально), VGA-интерфейсы.

Серия осциллографов DSOX/MSOX3000 разработана с учетом самых передовых технологий и отличается доступной ценой.

Вы получаете широчайшие возможности для просмотра сигналов: WVGA-экран, диагональю 8,5 дюймов, явлющийся самым большим в своем классе; до 1 млн осциллограм/секунду высочайшей скорости обновления экрана; 2 Мвыборок глубокой памяти (с опцией до 4 Мвыборок).

Также выполучаете не только осциллограф, а расширяете возможности целых четрыех: лучшего в классе осциллографа, встроенного логического анализатора (у MSO-X-моделей возможно опциональное расширение до DSO-X) и единственного среди отрасли интегрированного генератора сигналов 20 МГц.

Анализатор протоколов предоставит вам наличие большого набора апгрейдов и функций, режима сегментированной памяти, автоматического теста на соответствие маске, возможность после покупки апгрейдить полосу пропускания, логические каналы, генераторы; можно опционально анализировать протоколы SPI, I2C, UART, RS232, LIN, I2S и CAN.

Общие данные
Полоса пропускания 100 МГц
Аналоговые каналы 2
Логические каналы 16 для моделей MSOX (или моделей DSOX после апгрейда)
Частота дискретизации 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах
Глубина памяти 2 Квыб (4 Мвыб опционально)
Вертикальное разрешение 8 бит
Коэффициент отклонения 2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе ± 2%
Горизонтальное разрешение 2,5 пс
Коэффициент развертки 5 нс/дел - 50 с/дел
Ограничение полосы пропускания 20 МГц
Входной импеданс 1 МОм/50 Ом, интерфейс AutoProbe
Погрешность временной базы 25 ± 5 ppm
Режимы сбора данных
Нормальный Отображение собранных данных на экране в реальном времени
С усреднением Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегметированный Период захвата не менее 19 мкс
С обнаружением пиков Захват глитчей длительностью от 250 пс
Режим высокого разрешения Разрешение 12 бит при развертке ≥ 1 мкс/дел
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По длительности импульса Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с)
По ранту Запуск по ранту
По ТВ сигналу Запуск по стандартному сигналу NTSC, PAL или SECAM
По сигналам шин Запуск по сигналам шин USB, I2C, SPI, RS232, UART, CAN, LIN, и I2S
По комбинации Запуск по комбинации аналоговых или цифровых каналов
Прочие Прочие режимы запуска, см. подробные технические характеристики
Измерения 34 автоматических измерения
Математические функции Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ
Логические каналы
Количество каналов 16 (для моделей MSOX или DSOX после апгрейда)
Частота дискретизации 1 ГВыб/с
Динамический диапазон ± 10 В
Генератор сигналов
Частота 0,1 Гц – 20 МГц
Формы сигнала Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Характеристики дисплея
Дисплей 8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея 1 000 000 осциллограмм в секунду
Интерфейс
Стандартно USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК
Опционально GPIB, LAN, VGA
Общие данные
Габаритные размеры 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес 3,85 кг
  • N2862B Пассивный пробник 10:1, 150 МГц;
  • Документация;
  • Осциллограф MSOX3012A.

Дополнительная комплектация

  • 10076B Пассивный пробник 100:1, 4 кВ, 250 МГц
  • 1146A Токовый пробник 100 кГц, 100 A
  • 1147A Токовый пробник 50 МГц, 15 A
  • N2771B Пассивный высоковольтный пробник 1000:1, 30кВ, 50 МГц
  • N2790A Высоковольтный дифференциальный пробник 100 МГц, ±1,4 кВ
  • N2792A Дифференциальный пробник, 200 МГц, ±20 В
  • N2793A Дифференциальный пробник, 800 МГц, ±15 В
  • N2795A Несимметричный активный пробник, 1 ГГц, ±8 В
  • N2862B Пассивный пробник 10:1, 150 МГц
  • N2863B Пассивный пробник 10:1, 300 МГц
  • N2889A Пассивный пробник 10:1/1:1, 350 МГц
  • N2890A Пассивный пробник 10:1, 500 МГц
  • N2893A Токовый пробник 100 МГц, 15 A
  • N6456A Набор для монтажа в стойку
  • N6459-60001 8-канальный логический пробник
  • N6757A Мягкая сумка и крышка передней панели
  • xSOX2000-SGM (DSOX2SGM) Режим сегментированной памяти
  • xSOX3000-001 (DSOX3WAVEGEN) Встроенный генератор сигналов 20 МГц
  • xSOX3000-040 (DSOX3MEMUP) Увеличение памяти до 4 Мвыб
  • xSOX3000-232 (DSOX3COMP) Запуск и декодирование данных RS-232/UART
  • xSOX3000-805 Модуль LAN/VGA
  • xSOX3000-806 Модуль GPIB
  • xSOX3000-AMS (DSOX3AUTO) Запуск и декодирование данных CAN/LIN xSOX3000-LMT (DSOX3MASK) Тест на соответствие маске xSOX3000-LSS (DSOX3EMBD) Запуск и декодирование данных I2C/SPI xSOX3000-SGM (DSOX3SGM) Режим сегментированной памяти xSOX3000-SND (DSOX3AUDIO) Запуск и декодирование данных I2S
