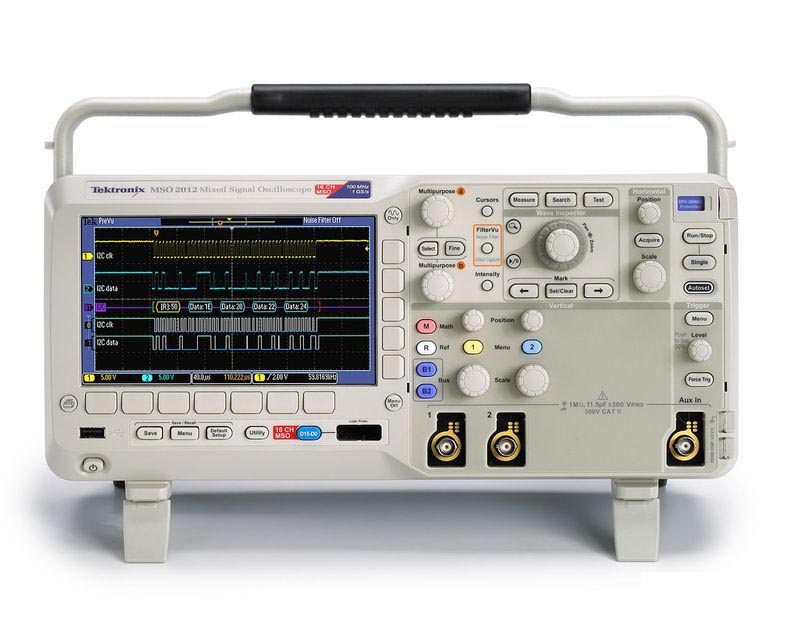

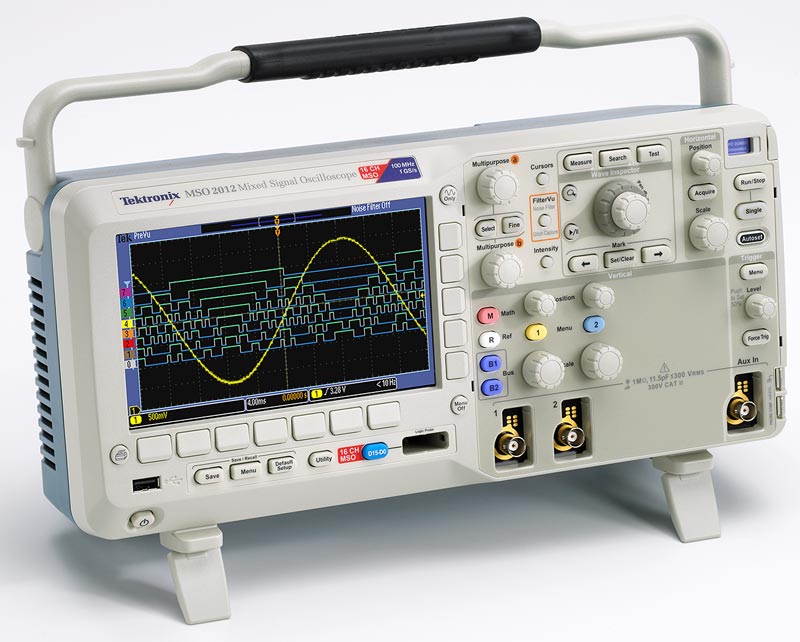

MSO2012B Осциллограф цифровой смешанных сигналов (2+16 каналов; 100 МГц)


MSO2012B
MSO2012B
Логотип Tektronix
Цена: 188 500 руб
188500 RUB
   Бесплатная доставка
Гарантийные обязательства
Производитель: Tektronix (США)
Количество каналов: 2+16
Пропускная полоса: 100 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Цифровой, стационарный осциллограф смешанных сигналов.
  • Два +16 каналов.
  • Пропускная полоса 100 МГц.
  • Дискретизационная частота 1 ГГц.
  • 1 Мточек памяти на канал.
  • Синхронизация исходя из фронта, длительности импульса, видеосигнала, длительности перепада, глитча, логических условий, авто и однократная.
  • Работает в режимах растяжки, выборки, усреднения, пикового детектора, БПФ, автоизмерений, курсорных измерений.
  • Цветной дисплей.
  • USB, GPIB (опционально), VGA, Ethernet (опционально).

Цифровой осциллограф Tektronix MSO2012 применяется в областях разработки и отладки в аналогово-цифровых схемах, измерениях мощностей, автомобильной электронике, образовании и обучении, разработке и отладке видеосистем.

У осциллографов Tektronix MSO2012B имеются встроенные дополнительные шестнадцать цифровых каналов, позволяющих отображение и временное сопоставление аналоговых и цифровых сигналов.

Такой интеграцией расширены возможности для систем запусков на всех двадцати каналах, что будет идеально сопутствовать отладке в смешанных аналогово-цифровых схемах.

Технические характеристики цифрового осциллографа Tektronix MSO2012B:

Система вертикального отклонения аналоговых каналов
Число каналов 2
Аналоговая полоса  (-3 дБ) 100 МГц
Расчетное время нарастания фронта 3,5 нс
Аппаратное ограничение полосы пропускания 20 МГц
Режим входа Связь по постоянному току, связь по переменному току, земля
Входное сопротивление 1 МОм ±2 %, 11,5 пФ ±2 пФ
Диапазон чувствительности от 2 мВ/дел до 5 В/дел
Вертикальное разрешение 8 бит
Макс. входное напряжение 300 В (ср.кв.) с выбросами <450 В
Погрешность усиления постоянного напряжения (с установленным смещением 0 В) ±3 % для чувствительности от 10 мВ/дел до 5 В/дел, ±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел
Диапазон смещения
от 2 мВ/дел до 200 мВ/дел ±1 В
от >200 мВ/дел до 5 В/дел ±25 В
Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) >100:1 на частоте <100 МГц 100:1 на частоте <200 МГц
Система вертикального отклонения цифровых каналов
Число каналов 16 цифровых (от D15 до D0)
Пороги Общая настройка для группы из 8 каналов
Выбор порога TTL, CMOS, ECL, PECL, настраиваемый
Диапазон настройки порога ±20 В
Максимальное входное напряжение ±40 В
Точность установки порога ±(100 мВ + 3 % от установленного значения)
Максимальный динамический диапазон входного сигнала 80 В (ампл.) (зависит от установленного порога)
Минимальный размах напряжения 300 мВ (ампл.)
Входное сопротивление 101 кОм
Входная емкость пробника 8 пФ
Вертикальное разрешение 1 бит
Система горизонтальной развертки – аналоговые каналы
Максимальная частота дискретизации 1 Гвыб./с
Минимальная длительность импульса 7,0 нс
Максимальная длина записи (все каналы) 1 М точек
Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы) 1 мс
Диапазон скорости развертки от 4 нс до 100 с
Диапазон задержки развертки от -10 дел до 5000 с
Диапазон сдвига между каналами ±100 нс
Точность развертки ±25 х 10-6
Система горизонтальной развертки – цифровые каналы
Максимальная частота дискретизации (при использовании любого из каналов D7-D0) 1 Гвыб./с (разрешение 1 нс)
Максимальная частота дискретизации  (при использовании любого из каналов D15-D8) 500 Мвыб./с (разрешение 2 нс)
Максимальная длина записи 1 М точек
Минимальная длительность импульса 5 нс
Сдвиг каналов 2 нс (ном.)
Источник питания
Напряжение источника питания от 100до 240 В ± 10 %.
Потребляемая мощность 80 Вт
Внешний источник питания
Выходное напряжение 12 В
Выходной ток 4,2 А
Потребляемая мощность 50 Вт.
Общие данные
Размеры 180х377х134
Рабочая температура от 0 до +50 °C
Температура хранения от -40 до +71 °C
Масса нетто 3,6 кг
Масса брутто 6,2

Комплект поставки осциллографа Tektronix MSO2012B:

  • 16-канальный логический пробник с комплектом принадлежностей;
  • Кабель питания;
  • Компакт-диск с документацией;
  • Пассивный пробник 1х/10х 200 МГц – 2 шт.;
  • Переведенная накладка на переднюю панель;
  • Осциллограф MSO2012;
  • Программное обеспечение;
  • Руководство пользователя;
  • Сертификат о калибровке;
  • Сумка для принадлежностей.
