Как выбрать пирометр?

Главная / Статьи / Как выбрать пирометр?

Дата публикации: 23/08/2013

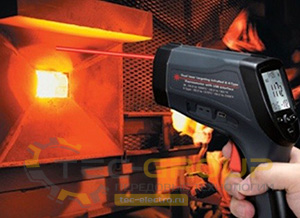

пирометр в работе Методы измерения температуры могут быть двух типов – измерение температуры контактным способом, измерение температуры бесконтактным способом. В индустрии промышленности в этом случае является распространённым метод бесконтактного измерения, так как он более эффективный и простой, кроме того с его помощью получают точные и объективные результаты измерения. Благодаря особенности реализации приборов, их можно использовать для измерения температуры для самых разных целей, измерения могут осуществляться в любых условиях, где это только может потребоваться.

На этом этапе степень развития физики, как практической, так и теоретической, позволяет получать результаты измерения каких-либо величин не с помощью прямого, а с помощью косвенного способа – благодаря обоснованным связям измеряемой физической величины с прочими величинами, измерение которых труда не составляет. К примеру, для получения числительного значения ускорения движущегося тепла, требуется только провести фиксацию начальной и конечной скорости, также необходим пройденный участок пути, при этом можно не использовать акселерометры (приборы, необходимые для измерения ускорения). Точно такой же принцип подходит для измерения температуры. Измерять температуру совсем не трудно оптически – когда тело нагрето до какой-либо температуры, оно излучает волны, длина данных волн соответствует длине волне (лямбды) в диапазоне длин волн, которые соответствуют инфракрасному диапазону частот (речь идёт об обратной зависимости длины волны).

Профессиональные пирометры

Пирометр DIT-500

50 000 руб

Производитель: Sonel

Выберите вариант прибора Пирометр DIT-500:

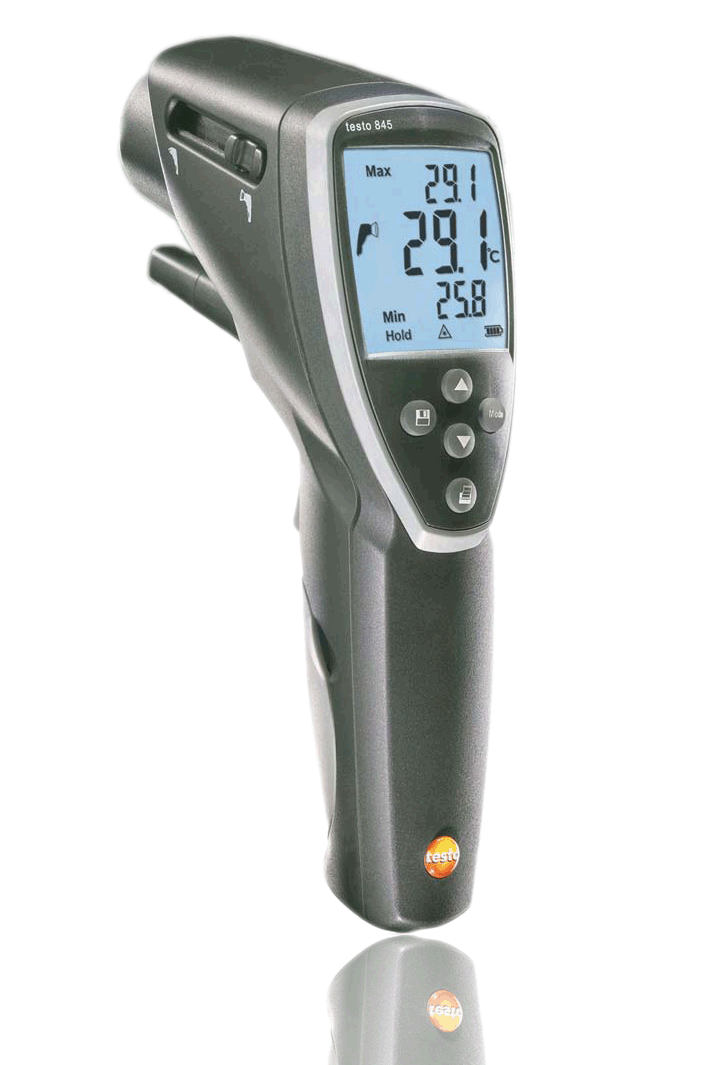

Пирометр Testo 845

49 900 руб

Производитель: Testo
Выберите вариант прибора Пирометр Testo 845:

Как работают бесконтактные термометры

В основе действия бесконтактных термометров (пирометров или же инфракрасных термометров) как раз находится оптический метод измерений температур. Про широкий спектр применения приборов для бесконтактного измерения говорить не нужно – это очевидно и так. Следует сделать только конкретное описание пирометров, а также остановиться на тех моментах, которые определяют выбор пирометра для той или иной задачи.

Визуальные пирометры
- Визуальный пирометр VT04

  48 000 руб

  Производитель: FLUKE

  Выберите вариант прибора Визуальный пирометр VT04:
- Визуальный пирометр VT04A

  45 000 руб

  Производитель: FLUKE

  Выберите вариант прибора Визуальный пирометр VT04A:

  Поскольку ассортимент предложений, как отечественных, так и зарубежных измерительных приборов достаточно велик, и как правило, полностью адаптирован для конкретных целей, следует чётко знать, какой именно тип пирометра требуется для необходимых измерений.

  Стационарные пирометры способны давать предельно точные результаты, также эти устройства имеют больше количество функций, впрочем, такое устройство не годится, чтобы проводить измерения «в поле» или «не лету». Такие устройства нуждаются в калибровке, их следует настраивать, выполнять проверку на моделях АЧТ (абсолютно чёрное тело), но, при всей своей надёжности, безошибочности и точности измерений, удобном представлении результатов, подобный пирометр не всегда получается иметь при себе в нужной ситуации.

  В производственных условиях приходят на помощь переносные компактные термометры, при помощи которых можно мгновенно получить значение температуры того или иного тела, при этом уровень точности всегда остаётся приемлемым. Основная особенность данного пирометра – он всегда может быть под рукой, всегда можно быстро проверить температуру, быстро получить результат измерений, таким образом, коррекции в технологический процесс всегда будут внесены вовремя. Это удобно, если речь идёт о нестационарных объектах, если объект монтируется в полевых условиях. Также такое устройство лучше использовать там, где точность данных особо не важна, или не имеется автоматической системы опроса датчиков температуры (как бесконтактных, так и контактных).

  Кстати, при выборе между стационарным промышленным и портативным пирометром, важную роль играет стоимость. Она достаточно высока в случае промышленного варианта, если сравнивать со стоимостью портативных моделей.
  Далее есть смысл рассматривать основные технические параметры пирометров, именно на них следует обязательно обращать внимание в случае выбора.

  В первую очередь – вероятный диапазон температур, которые необходимо контролировать. Здесь, чаще всего, многое зависит от области применения, от задач, связанных с измерением температуры. Если пирометр будет задействован только при проведении энергетического аудита помещений (к примеру, для выявления зон, где теряется тепло, чтобы узнать экономический эффект от системы энергосбережения и так далее), и прочих измерений в рамках окружающей среды, то вполне хватит диапазона от минус 30 до плюс 50 градусов. Если устройство будет использоваться для контроля температуры в рамках промышленного объекта, здесь лучше сделать выбор в пользу специализированного пирометра, который способен функционировать в температурном диапазоне, значения которого в десять раз превосходят представленные выше. Цена пирометров определяется, в основном, в зависимости от данного параметра.

  Пирометры и их разрешающая способность

  Далее, есть смысл смотреть на разрешающую способность по температуре. Можно сказать, что это – точность показаний устройства, так как данная величина характеризует самую меньшую разность температур, которые только может воспринимать пирометр. Как в бесконтактном, так и в контактном методе, как правило, остаются некоторые второстепенные условия, которые оказывают влияние на точность получаемых результатов, степень влияния этих условий может выражаться от сотых долей градуса до нескольких целых градусов.

  В процессе выбора пирометра есть смысл изучить такую характеристику, как показатель визирования. Этот параметр необходим для определения рабочей области измерения, также он требуется для определения максимального расстояния, для которого можно снимать объективные результаты измерения. Как правило, этот параметр имеет сопоставление с фокусным расстоянием пирометра (если пирометр имеет фиксированное фокусное расстояние), либо определение происходит по диаграмме, на которой демонстрируется зависимость размеров объекта, измерение температуры которого необходимо, от расстояния до данного объекта. Как правило, такая диаграмма имеется в комплектации пирометра, её также часто приводят в инструкции по эксплуатации. Чтобы получить точную информацию измерений в случае какого-либо фиксированного расстояния для замера температуры области объекта (в зависимости от этого расстояния, что и указано в диаграмме) рекомендуется, чтобы объект превышал измеряемую область примерно в два раза.

  Чтобы определить температуру малой области объекта на большом расстоянии, применяются пирометры, имеющие большие показатели визирования (начинается от ста к одному). Тем не менее, вопрос об использовании пирометров, обладающих высокими показателями визирования, на практике показал себя достаточно противоречиво. Обычно, определение температуры в небольших областях для выполнения дефектоскопии принципиальным не является – достаточно провести определение ненормальных перепадов температуры при помощи устройств, показатели визирования которых более низкие.

  Пирометры и их диапазон

  Для всех полупроводниковых приборов обязательной характеристикой является диапазон рабочих температур. Данный параметр определяет температурные условия, в которых устройство сможет полноценно функционировать, также это касается изменений температуры, при которых прибор не потеряет свои метрологические качества. В процессе выбора пирометра, учитывая данную характеристику, важно учитывать возможность калибровки устройства, которая предусматривает возможность компенсации теплового удара, а также сохранение точности измерений во всём интервале рабочих температур в случае резкого изменения температуры окружающей среды с достаточно холодной на тёплую и наоборот.

  Помимо всех характеристик, перечисленных выше, а также моментов портативности и удобства пирометров, есть смысл обращать внимание на условия предоставления информации. Обычно каждый современный пирометр оборудован ЖК-дисплеем, на котором предоставляются все данные измерения. Если речь идёт о непериодических замерах этого вполне достаточно. В то же время, в системах автоматического управления, где пирометр может выступать в качестве датчика температуры, есть смысл выбрать устройство с вольтовым, цифровым, токовым выходами, в зависимости от того, как реализована данная САУ. Экоюнит предоставляет широкий ассортимент пирометров для самых разных метрологических условий контроля температуры, выбрать подходящее устройство не составит труда.
