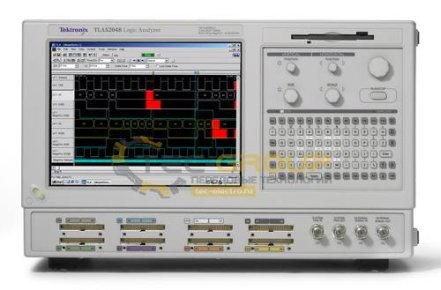

Логический анализатор TLA 5202 B
 |
 |
|
 |
 Доставка по всей России |
- Описание
- Характеристики
- Комплектация
- 68 каналов
- Память 512 Кб
- Скорость синхронного сбора данных 235 МГц
- Разрешение MagniVu - 125 пс
- Асинхронный сбор данных до 2 ГГц
- ЖК-монитор 10,4 дюйма
Особенности анализатора TLA5000
При помощи этого анализатора можно в большом временном интервале регистрировать быстрые прерывистые события, быстро обнаруживать трудноуловимые проблемы без использования набора пробников, анализировать высокоскоростные синхронные цифровые схемы со скоростью до 470 Мб/с.
Благодаря технологии iView можно быстро обнаруживать аномалии за счет корреляции отображения на одном экране аналоговых и цифровых сигналов.
Есть модели с 34/68/102/136 каналами.
Применение
Позволяет отлаживать одно-процессорные устройства и шинные интерфейсы, верифицировать и проектировать цифровые устройства, мониторить и измерять параметры и возможности цифровых устройств.
Этот анализатор отличается быстрым синхронным сбором, высокоскоростным асинхронным сбором данных, разветвленной и мощной системой синхронизации, а также глубокой памятью.
Незаменим для проектировщиков цифровых систем.
Прекрасно подходит для асинхронного и синхронного анализа одно-шинных интерфейсов.
Имеет интуитивной понятный интерфейс и возможность сетевой работы через OpenChoice.
О мастере настройки входных каналов Easy Setup.
Система автоматически производит всю первичную настройку.
Мастер Easy Setupпроверяет активность по всем пробникам, которые подключены к тестируемой схеме или устройству, а после отображает их на дисплее.
Далее система начинает сбор данных и отображает результаты.
Сверхскоростной сбор данных в приборе обеспечивается технологией MagniVu.
Со скоростью 8 ГГц данные предварительно собираются по всем каналам одновременно и попадают в быструю буферную память 16 кБ/канал.
В основную длинную память попадает только часть данных.
Тактирование выталкивает данные из буфера MagniVu и формирует прореженные потоки данных.
Во всех режимах доступны данные 16 кБ с разрешением 125 пс, которые отображаются как отдельная группа данных.
Система запуска анализатора имеет большое количество настроек и режимов, что позволяет зафиксировать и выделить в многоканальном потоке любое условие или событие.
Типы событий синхронизации
Синхронизация происходит по словам, группам (указанная группа на конкретное значение), кадрам (текущий отсчет с предварительно загруженным образцом в системе распознавания ядра), каналам (указанный канал на слово или его изменение), переходам (проверка групп каналов на переходы), глитчам, сигналу (поиск одного из 4-х внутренних системных сигналов), событиям таймера и счетчика и ошибок удержания и установки.
Детектирование глитчей
Специфика захвата глитча заключается фиксировании его появления и индицировании временного участка и канала, на котором он обнаружен.
Таким образом, применение осциллографа при использовании этого анализатора не нужно.
Флаги, отмечающие глитч сохраняются в длинной памяти прибора.
Детектирование нарушений удержания/времени установления в синхронных схемах.
На вход логического вентиля входные сигналы должны приходить до тактового импульса и некоторое время удерживаться, потому как в синхронных схемах переключение логических элементов происходит лишь при наличии тактового импульса.
Неверное проектирование приводит к тому, что поступление этих импульсов не вовремя приводит либо к возникновению случайного импульса либо к неверному срабатыванию элемента. Анализатор детектирует такие нарушения по всем каналам.
И если нарушения происходят в разных каналах, логический анализатор выставляет флаги в участках сигнала, где те были обнаружены.
Таким образом можно подсчитать количество нарушений за определенное время.
Синхронное отображение аналоговых и цифровых каналов.
Благодаря технологии iView с помощью комплекта специальных кабелей и программного модуля анализатор запрашивает, синхронизирует, получает, отображает данные на экране подключенного к нему осциллографа.
Поддержка шинных интерфейсов и процессоров.
Можно дизассемблировать собранные данные обратно в мнемоники исходного языка для микропроцессорных приложений.
Для этого используются программный пакет поддержки и входной пробник для микропроцессора.
Дизассемблирование потока данных позволяет проводить анализ каждой транзакции в шине.
Окно исходных кодов.
Отображает программный код источника, который написан на языке высокого уровня и выполняется на исследуемой системе и регистрируемой логически анализатором, связанный с ним листинг регистрации данных, предоставляя другие средства для просмотра данных и средств.
Фильтры данных.
Можно задать условия фильтрации, по которым система их отобразит.
Условие может содержать ограничения по нескольким каналам и быть сложным.
Также данные, которые удовлетворяют условие фильтра могут выделяться цветом.
| Измерительные характеристики | |
| Число каналов (включая тактовые входы) | 68 канала, включая 4 тактовых входа |
| Метки времени | 51 бит с разрешением 125 пс, (продолжительность до 3,25 дня) |
| Режимы тактирования/сбора данных | внутреннее тактирование, внутреннее тактирование с удвоением частоты, внутреннее тактирование с учетверением частоты, внешнее с удвоением частоты, от внешнего источника. Высокоскоростное тактирование с разрешением 125 пс (MagniVu™) доступно на всех моделях |
| Входные характеристики с пробниками P6417, P6418, P6419, P6434 | |
| Емкостная нагрузка | P6418; данные 1,4 пФ, тактовый — 2 пФ |
| P6419: данные/тактовый — менее 0.7 пФ | |
| P6434 P6417: типич. данные/тактовый 2 пФ | |
| Диапазон выбора порогового напряжения | от –2 В до +4 В с шагом 5 мВ |
| Пресеты | TTL (1.5 B), CMOS (1.65 B), ECL (–1.3 B), PECL (3.7 B), LVPECL (2.0 B), LVCMOS 1.5 B (0.75 B), LVCMOS 1.8 B (0.9 B), LVCMOS 2.5 B (1.25 B), LVCMOS 3.3 B (1.65 B), LVDS (0 B), определяемые пользователем |
| Выбор порогового напряжения по каналам | раздельный выбор для каждого тактового канала и канала |
| разрешения тактирования и один ан группу из 16 каналов | |
| Точность выбора порогового напряжения | ±100 мВ (вкл. пробник) |
| Рабочий: от –2.5 B до 5.0 B | |
| Диапазон входных напряжений | Неразрушающий: ±15 B |
| Минимальный входной сигнал | ±250 мВ (P6417, P6418, P6419).±300 мВ (P6434) |
| Минимальная скорость нарастания/спада входного сигнала | 200 мВ/нс (типично) |
| Характеристики синхронного сбора данных (с пробниками P6417, P6418, P6419, P6434) | |
| Максимальная скорость синхронного сбора | 235 МГц |
| Максимальная скорость синхронного потока данных | 470 Mb/s |
| Глубина памяти состояний с временными метками (половина/все каналы) | 1 Mb/512 Kb, 4/2 Mb, 16/8 Mb |
| Диапазон выбора времени установления/удержания | 16 нс, может быть сдвинут в область установления по 0 нс [+8, –8] нс, 4 нс [+12, –4] нс, или 8 нс [+16, 0] нс |
| Окно Установления/удержания (все каналы) | 1.5 нс (типично) |
| Минимальная длит. тактового импульса | 1.5 нс (P6434). 1.25 нс (P6417, P6418, P6419) |
| Демультиплексирование каналов | каналы могут быть демультиплексированы в другие каналы по 8 каналов |
| Характеристики асинхронного сбора данных (с пробниками P6417, P6418, P6419, P6434) | |
| Разрешение в режиме MagniVu™ | 25 пс (8 ГГц) |
| Глубина памяти в режиме MagniVu | 16 Kb на канал с настраиваемым положением точки запуска |
| Разрешение в режиме захвата в длинную память (четверть/половина/все каналы) | от 500 пс/1 нс/2 нс до 50 мс |
| Длина памяти при работе в асинхронном режиме (четверть/половина/все каналы с метками времени и с хранением или без переходов) | 2 Mb/1 Mb/512 Kb, 8/4/2 Mb, 32/16/8 Mb на канал соответственно |
| Длина памяти при работе в асинхронном режиме с хранением глитчей | половина установленной памяти |
| Разброс между каналами | 1 нс., типично 900 пс |
| Минимальная длительность распознаваемого импульса/глитча (один канал) | 1 нс (P6417, P6418, P6419), 1.25 нс (P6434) |
| Минимальное детектируемое нарушение синхронизации относительно тактового импульса (Setup/Hold Violation) | 250 пс |
| Минимальная длительность распознаваемого события запуска в многоканальном режиме | период дискретизации плюс рассогласование каналов /td> |
| Характеристика системы запуска | |
| Независимые состояния запуска | 16 |
| Максимальное кол-во условий If/then на состояние | 16 |
| Максимальное число событий на условие If/then | 8 |
| Максимальное число действий на условие If/then | 8 |
| Максимальное число событий запуска | 18 (2 счетчик/таймер плюс 16 из др. источников) |
| Число распознавателей слов | 16 |
| Число распознавателей переходов | 16 |
| Число распознавателей переходов | 4 |
| Число счетчиков/таймеров | 2 |
| Типы событий синхронизации | Слово, группа, канал, переход, диапазон, любое, значение счетчика, значение таймера, сигнал, глитч, нарушение синхронизации относ. такта (setup-and-hold violation), snapshot |
| Типы действий по запуску | главный запуск, запуск, MagniVu™, сохранить, не хранить, начать сохранение, стоп сохранений, увеличить счетчик, уменьшить счетчик, старт таймера, стоп таймера, переустановить таймер, зафиксировать текущее состояние, перейти к состоянию, установить/очистить сигнал, ничего не делать |
| Скорость последовательных запусков | от 0 до 500 МГц (2 нс) |
| Диапазон счетчика/таймера | 51 бит каждый (>50 дней при 2 нс) |
| Скорость счетчика | от 0 до 500 МГц (2 нс) |
| Тактовая частота таймера | 500 МГц (2 нс) |
| Латентность счетчика/таймера | 2 нс |
| Диапазон распознавателей | Double bounded (м. б. равен ширине любой группы, должен быть сгруппирован в соответствии с заданным порядком по значимости) |
| Временной диапазон установок распознавателей по рассогласованию установления относительно тактового импульса (Setup-and-Hold Violation) | от 8 нс «до» и до 7.5 нс «после» края тактового импульса с шагом 125 пс |
| Временной диапазон установок распознавателей по рассогласованию удержания относительно тактового импульса (Setup-and-Hold Violation) | от 7,5 нс «до» и до 8 нс «после» края тактового импульса с шагом 125 пс |
| Положение точки запуска | любой отсчет данных |
| Положение точки запуска режима MagniVu™ | MagniVu м. б. установлено от 0% до 60% вокруг MagniVu триггера |
| Контроль хранения (отбор данных) | общий (условный), по состоянию(старт/стоп), блок, по действию на запуск или переход |
| Характеристики встроенного ПК | |
| ОС | Microsoft Windows 2000 Professional SP3 |
| Процессор | Intel Celeron 2.0 GHz |
| Чипсет | Intel 845GV |
| DRAM | 512 MB SDRAM |
| Звук | 16-Bit I/O и микрофонный вход |
| HDD | 80 GB |
| CD-ROM | встроенный 24/10/24 CD-RW |
| FDD | 3,5" 1.44 MB |
| Органы управления | |
| Дисплей на лицевой панели | Размер: 10.4 дюймов по диагонали |
| Тип: цветная активная ЖК-матрица с подсветкой | |
| Разрешение: 1024x768 | |
| Цвета: 256 тыс. | |
| Клавиатура | встроенная на лицевой панели mini-QWERTY |
| Интерфейсы | |
| Порт внешнего дисплея | Female DB15 SVGA connector |
| Разрешение внешнего дисплея | до 1600x1200 non-interlaced при 16.8 M цветов |
| LAN Port | 10/100Base-T, RJ-45 |
| Порт внешней клавиатуры | PS2 mini-DIN |
| Порт внешней мышки | PS2 mini-DIN |
| Тип порта параллельного интерфейса | Female DB25 |
| Режимы параллельного интерфейса | Centronics, EPP (Extended Parallel Port), ECP (Microsoft high-speed mode) |
| Последовательный порт | Male DB9 |
| Аудио-выход | stereo minijack |
| Микрофонный вход | minijack |
| USB Port | 2 порта типа USB 2.0 |
| Поддержка символов | |
| Число символов/диапазонов | неограничено (ограничено только объемом виртуальной памяти доступной на TLA) |
| Поддерживаемые форматы фалов объектов | IEEE695 |
| OMF 51, OMF 86, OMF 166, OMF 286, OMF 386 | |
| COFF | |
| Elf/Dwarf 1 и 2 | |
| Elf/Stabs | |
| TSF (если ваш софт для разработки приложений не поддерживает вывод в один из вышеперечисленных форматов, | |
| TSF (Tektronix symbol file) то поддерживается формат c ASCII. Формат ASCII документирован в руководстве пользователя TLA. | |
| Внешние интерфейсы | |
| Выход системного запуска | срабатывает, когда происходит системный запуск. (TTL-совместимый, заглушка-терминатор 50 ?). BNC разъем |
| Вход системного запуска | принудительный запуск системы запуска (запускает все модули) (TTL-совместимый, различает передний/задний фронт, снабжен защелкой по заднему фронту compatible, edge-sensitive). BNC разъем |
| Выход внешнего сигнала | м. б. использован для управления внешней схемой от модуля схемы запуска. (TTL-совместимый, заглушка-терминатор 50 ?) . BNC разъем |
| Вход внешнего сигнала | м. б. использован, чтобы реализовать подготовку или запуск внешним сигналом любого или всех модулей (TTL-совместимый, чувствительный к уровню). BNC разъем |
| Общие данные | |
| Питание | Напряжение: 90 до 240 VAC при 47 до 63 Гц. |
| Входной ток: 5 A макс. при 90 VAC. | |
| Потребляемая мощность: 300 Вт максимум | |
| Рабочий температурный диапазон | от +5 до +50 °C |
| Температура хранения | от –20 до +60 °C |
| Влажность рабочая | от 20% до 80%; хранения: от 8% до 80% |
| Высота над уровнем моря | рабочая от –305 м до 3050 м) |
| Безопасность | UL3111-1, CSA1010.1, EN61010-1, IEC61010-1 |
| Габаритные размеры | 285х438х288 мм |
| Масса | Нетто (без пробников) 12 кг |
| Брутто (тип.) 18.5 кг | |
