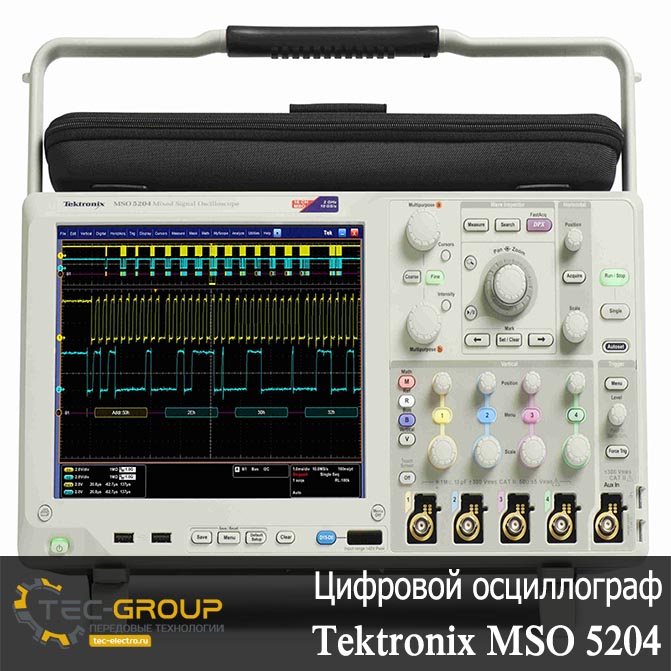

Осциллограф цифровой, стационарный, для смешанных сигналов.
• Четырехканальный + расширение до 16 каналов.
• Имеет полосу пропускания 2 ГГц.
• Имеет 12,5 Мб памяти для одного канала.
• Имеет частоту дискретизации 5 ГГц.
• Синхронизируется (запускается) относительно фронта, последовательности событий, вырожденного импульса, нарушения времени становления и удержания, длительности импульса, времени ожидания (его истечения), авто, однократный, глитча, видеосигнала, ранта.
• Работает в соответствии с режимами усреднения, БПФ, пикового детектора и автоизмерения, растяжки, выборки, курсорного измерения, условий последовательных шин.
• Цветной экран, сенсорный.
• Интерфейсы: USB, LAN, XGA.

Фирма-производитель Tektronix – лидирующая компания в сфере производства осциллографов, пополнила линейку своих товаров новой продукцией, а именно представив на рынке принципиально новую серию осциллографов смешанных сигналов - модель MSO/DPO5000.

Дополнтельно компания Tektronix представила инновационные широкополосные пассивные пробники, имеющие минимизированную входную емкость - TPP1000 и TPP0500, которые обладают гораздо более широкими возможностями.

Tektronix MSO5204 дает возможность, людям, разрабатывающим встраиваемые системы, тестировать и комплексно настраивать показатели и прочее, относительно уровня систем и компонентов.

Данные приборы, относятся к самому востребованному сегменту осциллографов благодаря способности охватить частотный диапазон в разрезе от 350 МГц до 2 ГГц, тем самым становясь необходимым, при создании и работе с приложениями и другими структурами широкого спектра отраслей.

Эти приборы не исключение, включая в себя большое количество компонентов соединенных специальными шинами, беспроводными, а также проводными сетями, данная продукция становиться более продуманной и удобной в использовании.

Зачастую, встраиваемые системы имеют сложные схемы управления электропотреблением, графические дисплеи и неудобные интерфейсы пользователя.

Выпустив осциллограф MSO 5204 компания Tektronix, продемонстрировала свою передовую позицию на рынке производителей подобной категории устройств, и подкрепила уверенность разработчиков в том, что создает свою продукцию относительно их требований и запросов.

Новая платформа осциллографов, представленная в серии MSO/DPO5000, сочетает в себе все необходимые, улучшенные возможности, например, как режим FastAcq имеющий максимальную скорость захвата >250 000 осциллограмм в секунду, что позволяет выявлять не частые проблемы, режимы разделения памяти на сегменты с возможностью длинной записи FastFrame™, которая позволяет захватить длительные интервалы времени, не теряя высокого разрешения, увеличенный спектр встроенных инструментов и опций помогающих производить анализ сложных устройств, а так же пользовательский интерфейс на программном обеспечении Windows, который значительно упрощает возможность подключения к сети и делает работу с устройством проще.

Данная серия представляет восемь моделей осциллографа с показателями 350 МГц - 2 ГГц относительно аналоговой пропускной полосы, 5 - 10 Гвыб/с относительно частоты дискретизации.

Длина записи составляет 12,5 - 250 млн. точек, что дает возможность для глубинного анализа и отладки.

Все модели имеют четыре аналоговых канала. Дополнительно, модели MSO оснащены 16-ю цифровыми каналами и встроенной опцией запуска, а также эти модели имеют возможность декодировать сигналы параллельных шин.

Также, стоит отметить, что модели DPO имеют возможность обновления до модели MSO, если разработчику понадобятся подобные функции.

Серия осциллографов MSO/DPO5000 предоставляет важные и нужные опции для отладки на любом этапе работы.

Технология DPX® с опцией FastAcq предоставляет разработчикам возможность обнаружить проблему быстро и точно благодаря самой обширной в отросли полосе захвата равной 2 ГГц, а также позволяет применить более чем 350-и условий запуска, тем самым, давая возможность захватить события с первой попытки.

Расширенные способы запуска относительно сигнала параллельных и последовательных шин, делают процесс проверки быстрее, тем самым позволяя быстро и точно выявить проблемы и неполадки во встраиваемых системах на системном этапе.

Функция поиска Wave Inspector®, делает возможным автоматический просмотр всех охваченных данных в объеме 250 млн. точек, нахождение заданных событий, и отмечает каждое подобное проявление активности, тем самым делая доступ к проблеме, и ее решению, быстрее и удобнее, из чего можно сделать вывод, что осциллографы серии MSO/DPO5000, обладают лучшей навигацией в осциллограмме. Установленные аналитические функции, гистограммы, расширенный спектр статистических и математических функций и более чем 50 автоматизированных измерений делают возможным анализ сигналов, вычленение первичных причин проблематики и тестирование работоспособности системы в целом.

Для того что бы упростить диагностику системного уровня встраиваемых систем, осциллограф серии MSO/DPO5000 имеет 16 абсолютно интегрированных каналов, что позволяет инженерам и разработчикам выполнить старт по сигналу всех каналов что являются вводными, автоматически сопоставляя временные показатели как аналоговых, так и цифровых сигналов, а также сигналов последовательных и параллельных шин.

Предоставляя лучшее для осциллографов подобного класса, разрешение относительно времени, режим захвата MagniVu™ со сверхвысоким разрешением, дает возможность захватить до 10 000 точек используя скорость до 16,5 Гвыб/с.

Такой режим как MagniVu, очень нужен, если есть надобность в точном измерении характеристик относительно времени, например как временные рамки установки и удержания, задержки тактовых частот, фазовые сдвиги сигнала и параметры глитчей.

Осциллографы серии MSO/DPO5000, опционально поддерживают автоматическое запускание относительно сигнала последовательных шин I2C, SPI, RS-232 и USB 2.0, и декодирует их, таким образом, разработчики имеют возможность обратить максимум внимания на решении проблем, а не тратить время на декодирование последовательных протоколов самостоятельно.

Благодаря широким возможностям данных приборов инженеры могут использовать один осциллограф для множества процессов, таких как: анализ джиттера и глазковых диаграмм, контроль предельных значений и тестирование по маске, проверка совместимости последовательных шин, измерение мощности и шины памяти DDR.

Удобная комплектация и не большой размер прибора предполагает его функциональность и возможность использования где угодно, идеальная высота осциллографа в размере 5 стоечных единиц (5U) делает его удобным для использования в составе автоматизированного испытательного оборудования.

Инновационные технологии, использованные при создании высокоскоростных пассивных пробников напряжения TPP1000 и TPP0500 делают их обладателями всех преимуществ среди подобной продукции: широкий входной динамический диапазон, надежная конструкция и доступная цена – приближает их характеристики, к свойствам активных пробников.

Благодаря своей высокоомности,(входное сопротивление 10 МОм) пассивные пробники практически не влияют на цепь подверженную исследованию, а входная емкость в размере 3,9 пФ является огромным прорывом в сфере разработки пассивных пробников.

Возможности высокоскоростных пассивных пробников напряжения TPP1000 качественно лучше параметров ближайших аналогов, у которых имеющих входная емкость составляет не менее 9,5 пФ.

Дополнительно, пассивные пробники TPP1000 имеют полосу пропускания равную 1 ГГц.

Ранее, высокоомные пассивные пробники имели максимальную емкость полосы пропускания всего лишь 500 МГц.

Благодаря полосе увеличенной вдвое и уменьшенной емкостной нагрузки, пробники серии TPP создают более точные показатели регистрации сигналов.

Пробники серии TPP являются составляющим стандартной комплектации каждой модели MSO/DPO5000 и MSO/DPO4000B.
