Осциллограф цифровой, стационарный, для смешанных сигналов.

• Четырехканальный + расширение до 16 каналов.
• Имеет полосу пропускания 350 МГц.
• Имеет 20Мточек памяти для одного канала.
• Имеет частоту дискретизации 2,5ГГц.
• Синхронизируется (запускается) относительно фронта, последовательности событий, вырожденного импульса, нарушения времени становления и удержания, длительности импульса, времени ожидания (его истечения), авто, однократный.
• Работает в соответствии с режимами усреднения, БПФ, пикового детектора и автоизмерения, растяжки, выборки, курсорного измерения, условий последовательных шин.
• Цветной экран.
• Интерфейсы: USB, VGA, Ethernet.

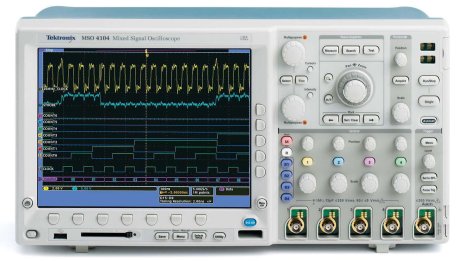

Осциллографы Tektronix MSO4104B имеют увеличенную вдвое стандартную память, это нововведение дает возможность захватить больший интервал с лучшим разрешением, что гарантирует улучшение параметров захвата цифровых сигналов, тем самым давая способность работать в условиях большого напряжения, сигналам более быстрым и менее мощным целям.

Данная серия предлагает шесть моделей осциллографов с полосой пропускания равной 350 МГц – 1ГГц, частотой дискретизации равной 2,5 – 5 Гвыб/сек, и стандартным объемом памяти равном 20 млн. точек на один канал.

Полностью подходящий, в качестве настройщика последовательных шин малых и средних скоростей, осциллографы серии MSO/DPO4000B отныне включает в себя поддержку Ethernet (10BASE-T и 100BASE-TX) и MIL-STD-1553, и может контролировать предельные значения и тестирование относительно маски.

Осциллограф Tektronix MSO4104B становиться первым, среди прочих устройств, которое позволяет наладить сетевой интерфейс давая возможность запускать и декодировать сигналы Ethernet.

Помимо этого, данная серия предоставляет усовершенствования, разработанные согласно запросам потребителей, например монтирование дисков сети а также совмещение с LXI Класс С.

• Использование частотомера FCA3120 вместе с осциллографом Tektronix MSO4104B и генератором AFG3252

  Video: Использование частотомера FCA3120 вместе с осциллографом Tektronix MSO4104B и генератором AFG3252
