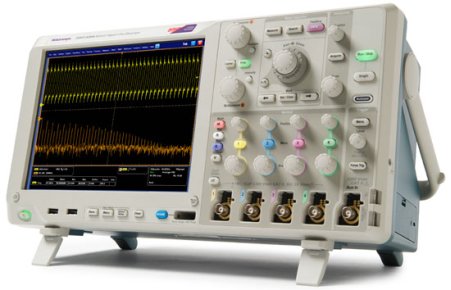

MSO3034 Осциллограф цифровой смешанных сигналов (4+16 каналов; 300 МГц)


MSO3034 Осциллограф цифровой смешанных сигналов (4+16 каналов; 300 МГц)
Логотип Tektronix
Доставка по всей России
Гарантийные обязательства
Производитель: Tektronix (США)
Количество каналов: 4+16
Пропускная полоса: 300 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Аналоги

Осциллограф цифровой, стационарный, для смешанных сигналов.

  • Имеет полосу пропускания 300 МГц.
  • Имеет 5Мточек памяти для одного канала.
  • Имеет частоту дискретизации 2,5ГГц.
  • Синхронизируется (запускается) относительно фронта, последовательности событий, вырожденного импульса, нарушения времени становления и удержания, видеосигнала, длительности импульса, логических условий, авто, однократный.
  • Работает в соответствии с режимами усреднения, БПФ, пикового детектора и автоизмерения, растяжки, выборки, курсорного измерения.
  • Цветной экран.
  • Интерфейсы: USB, VGA, Ethernet.

Осциллографами Tektronix MSO3034 возможна визуализация аналоговых, параллельных и последовательных цифровых сигналов, которая позволяет моментально обнаруживать неполадки сложных встроенных систем.

Благодаря полосе пропускания в 500 МГц и пятикратной передискретизации на каналах вы можете получить характеристику, нужную для большинства приложений.

Для всех каналов обеспечивается длинна записи в 5 млн. точек при обычной конфигурации, что способствует захвату длинных фрагментов сигнала, позволяя сохранить высокое разрешение относительно времени.

Технические характеристики осциллографа Tektronix MSO3034:

Система вертикального отклонения аналоговых каналов
Число входных каналов 4
Аналоговая полоса пропускания (-3 дБ) 300 МГц
Расчетное время нарастания 5 мВ/дел. (типовое) 1,17 нс
Аппаратное ограничение полосы пропускания 20 МГц, 150 МГц
Режим входа Связь по постоянному току, связь по переменному току, земля
Входное сопротивление 1 МОм ± 1%, 75 Ом±1%, 50 Ом±1%
Диапазон входной чувствительности, 1 МОм от 1мВ/дел. до 10 В/дел.
Диапазон входной чувствительности, 75 Ом, 50 Ом от 1 мВ/дел. до 1 В/дел
Вертикальное разрешение 8 бит (11бит в режиме высокого разрешения)
Макс. входное напряжение 1 МОм 300 В (ср.кв.) с пиковыми значениями < ±450 В
Макс. входное напряжение, 75 Ом, 50 Ом 5 В (ср.кв.) с пиковыми значениями < ±20 В
Погрешность усиления постоянного напряжения ±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел  ±1,5% для 5 мВ/дел и выше
Диапазон смещения 50 Ом, 75 Ом
от 1 мВ/дел до 99.5 мВ/дел ±1 В
от 100 мВ/дел до 995 мВ/дел ±5В
1 В/дел ±5В
oт 1,01 В/дел до 10 В/дел Не определено
Развязка между каналами (любые два канала с одинаковой чувствительностью) > 100:1 на частоте < 100 М Гц и > 30:1 на МГц вплоть до верхней границы полосы
Система вертикального отклонения цифровых каналов
Число входных каналов 16 цифровых (oт D15 до D0)
Пороги Общая настройка для группы из 3 каналов
Выбор значений порогов ТТЛ,  КМОП, ЭСЛ, псевдо - ЭСЛ, настраивается пользователем
Диапазон значений порогов, настраиваемых пользователем от-15 В до+25 В
Максимальное входное напряжение от -20 В до +30 В
Погрешность установки порога ±(100 мВ +3% от установленного значения)
Максимальный динамический диапазон входного сигнала 50 В (ампл.) (зависит от установленного порога)
Минимальный размах напряжения 500 мВ (ампл.)
Входное сопротивление 101 кОм
Входная емкость пробника 6 пФ
Вертикальное разрешение 1 бит
Максимальная частота дискретизации (все каналы) 2,5 Гвыб/с
Максимальная длина записи (все каналы) 5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) 2 мс
Диапазон скорости развертки от 1 нс/деп до 1000 с/дел
Диапазон задержки развертки от-10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами ±100 нс
Погрешность развертки ±10х 10-6 в любом интервале >1 мс
Система горизонтального отклонения цифровых каналов
Макс, частота дискретизации(основной режим, все каналы) 500 Мвыб./с (разрешение 2 нс)
Макс, длина записи (основной режим, все каналы) 5 млн. точек
Максимальная частота дискретизации (MagniVu, все каналы) 8.25 Гвыб/с (разрешение 121,2 пс)
Максимальная длина записи (MagniVu, все каналы) 10 тыс. точек, центральная точка соответствует моменту запуска
Минимальная длительность импульса (все каналы) 2.0 нс
Сдвиг фаз между каналами    500 пс (ном.)
Система горизонтального отклонения аналоговых каналов
Максимальная частота дискретизации (все каналы) 2,5 Гвыб/с
Максимальная длина записи (все каналы) 5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) 2 мс
Диапазон скорости развертки от 1 нс/деп до 1000 с/дел
Диапазон задержки развертки от-10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами ±100 нс
Погрешность развертки ±10х 10-6 в любом интервале >1 мс
  • 10x пассивный пробник на каждый аналоговый канал ;
  • 16-канальный логический пробник P6316 ;
  • Кабель питания ;
  • Калибровочный сертификат и сертификат качества ;
  • Компакт-диск с документацией ;
  • Комплект принадлежностей ;
  • Передняя крышка ;
  • Осциллограф MSO3034 ;
  • Пробник P6139A 500 МГц ;
  • Программное обеспечение ;
  • Руководство пользователя ;
  • Сумка с принадлежностями .
