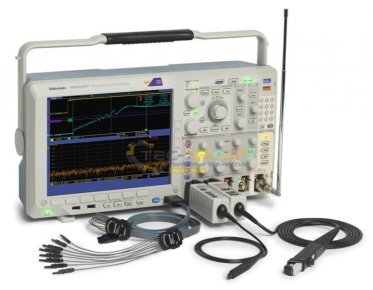

Основные параметры
|
|
Число аналоговых каналов
|
4
|
|
Полоса пропускания
|
1 МГц
|
|
Частота дискретизации (1-2 канала)
|
5 Гвыб/с
|
|
Частота дискретизации (3-4 канала)
|
2,5 Гвыб/с
|
|
Число цифровых каналов
|
16
|
|
РЧ Канал
|
1
|
|
Диапазон частот
|
50кГц...3ГГц
|
|
Полоса захвата в реальном времени
|
Более 1 ГГц
|
|
Полоса обзора
|
1 кГц … 3/6 ГГц в последовательности 1-2-5
|
|
Полоса разрешения
|
20 Гц … 10 МГц в последовательности 1-2-3-5
|
|
Опорный уровень
|
140 дБм … +30 дБм, шагами по 5 дБм
|
|
Вертикальная шкала
|
1 дБ/дел. … 20 дБ/дел. в последовательности 1-2-5
|
|
Вертикальное положение
|
от 10 дел. до + 10 дел.
|
|
Ед. измерения по вертикали
|
дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА
|
|
Средний уровень собственных шумов |
50 кГц … 5 МГц: менее 130 дБм/Гц (менее 134 дБм/Гц тип.) |
| 5 МГц … 3 ГГц: менее 148 дБм/Гц (менее 152 дБм/Гц тип.) |
|
3 ГГц … 6 ГГц: менее 140 дБм/Гц (менее 143 дБм/Гц тип.)
|
|
Паразитные составляющие
|
|
Гармонические искажения 2-го и 3-его порядка (>30МГц)
|
|
|
Интермодуляционные искажения 2-го порядка
|
|
|
Интермодуляционные искажения 3-го порядка
|
|
|
Другие искажения
|
|
|
Подавление помех от зеркального канала и ПЧ
|
|
|
Остаточные составляющие
|
|
|
Перекрёстные помехи в РЧ канале от осциллографических каналов |
частота на входе
|
|
частота на входе от 1 ГГц до 2 ГГц:
|
|
Фазовые шумы на частоте 2 ГГц
|
при отстройке 10 кГц:
|
| 100 кГц:
|
| 1 МГц:
|
|
Погрешность измерения уровня (уровень входного сигнала от +10 дБм до 50 дБм) |
при температуре 20 … 30°C: менее ±1 дБ (±0,5 дБ тип.) |
|
вне рабочего диапазона: менее ±1,5 дБ
|
|
Остаточная частотная модуляция
|
|
|
Режимы запуска
|
|
Средняя непрерывная мощность
|
Фронт, Последовательность (B-триггер), Длительность импульса, Время ожидания, Вырожденный импульс (рант), Логическое выражение, Установка и удержание, Длительность фронта (время нарастания/спада), Видеосигнал, Расширенные функции запуска по видеосигналу (опция), I2C (опция), SPI (опция), USB (опция), Ethernet (опция), CAN (опция), LIN (опция), FlexRay (опция), RS-232/422/485/UART (опция), MIL-STD-1553 (опция), I2S/LJ/RJ/TDM (опция), Параллельная шина
|
|
Режимы регистрации данных
|
|
Выборка
|
Захват дискретизированного сигнала
|
|
Пик-детектор
|
Захват глитчей длительностью от 800 пс (модели с полосой 1 ГГц) или от 1,6 нс (модели с полосой 500 МГц) на всех режимах развертки.
|
|
Усреднение
|
Усреднение по заданному количеству осциллограмм (от 2 до 512)
|
|
Огибающая
|
Огибающая минимумов-максимумов, отображающая данные, полученные в результате обнаружения пиковых значений в течение нескольких захватов
|
|
Высокое разрешение
|
Усреднение с узкополосным фильтром в реальном времени позволяет снизить случайный шум и повысить вертикальное разрешение
|
|
Прокрутка
|
Прокрутка осциллограммы по экрану справа налево со скоростью развертки меньше или равной 40 мс/дел.
|
|
Измерение параметров сигналов
|
|
Курсоры
|
Осциллограмма и экран
|
|
Автоматические измерения (временная область) |
29 видов, четыре из которых можно вывести на экран одновременно. |
|
Возможно измерение следующих параметров: период, частота, задержка, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный выброс, отрицательный выброс, двойной размах, амплитуда, высокий уровень, низкий уровень, максимальное, минимальное и среднее значения, циклическое среднее, среднеквадратическое значение, циклическое среднеквадратическое значение, число положительных импульсов, число отрицательных импульсов, число фронтов, число спадов, площадь и циклическая площадь.
|
|
Автоматические измерения (частотная область) |
3 вида, один которых может быть отображён на экране одновременно. |
|
Возможно измерение следующих параметров: мощности сигнала в канале, коэффициента развязки соседних каналов по мощности (ACPR) и ширины занимаемой полосы частот (OBW)
|
|
Статистика измерений
|
Среднее значение, минимум, максимум, стандартное отклонение
|
|
Опорные уровни
|
Определяемые пользователем опорные уровни для автоматических измерений могут быть заданы в процентах или в единицах измеряемой величины
|
|
Стробирование
|
Выделяет конкретное появление события в захваченном сигнале для выполнения его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала
|
|
Гистограммы сигналов
|
Гистограмма представляет собой массив значений, представляющих собой общее число попаданий в заданную пользователем область экрана. Гистограмма выводится в виде графика распределения числа попаданий, а также в виде массива числовых значений, которые могут быть измерены.
|
| Источники данных: Канал 1, Канал 2, Канал 3, Канал 4, Опорный сигнал 1, Опорный сигнал 2, Опорный сигнал 3, Опорный сигнал 4, математические функции. |
| Типы – вертикальная, горизонтальная |
|
Параметры гистограммы
|
Число сигналов, попадание в заданные пределы, количество пиков, медиана, максимум, минимум, размах (пик-пик), среднее,
стандартное отклонение, сигма1, сигма2, сигма3
|
|
Математическая обработка сигналов
|
|
Арифметические операции
|
Сложение, вычитание, умножение и деление сигналов
|
|
Математические операции
|
Интегрирование, дифференцирование, быстрое преобразование Фурье (БПФ)
|
|
Быстрое преобразование Фурье
|
Спектральная амплитуда
|
| Вертикальная шкала БПФ: линейная (СКЗ) или в дБВ (СКЗ). |
| Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса |
|
Математические операции
над спектром
|
Сложение и вычитание трасс в частотной области
|
|
Расширенные
математические функции
|
Определение расширенных алгебраических выражений, включающих осциллограммы, опорные осциллограммы, математические функции.
Позволяет включать в математические выражения математические функции (БПФ, интегрирование, дифференцирование, логарифм, экспонента, корень квадратный, модуль, синус, косинус, тангенс, радианы, градусы), скалярные значения, до двух определяемых пользователем переменных и результаты параметрических измерений (период, частота, задержка, положительный фронт, отрицательный фронт, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, скважность положительных импульсов, скважность отрицательных импульсов, положительный выброс, отрицательный выброс, двойной размах, амплитуда, среднеквадратическое значение, циклическое среднеквадратическое, высокий уровень, низкий уровень, максимум, минимум, среднее значение, циклическое среднее, площадь, циклическая площадь и графики тренда), например, (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1)
|
|
Максимальный рабочий входной уровень
|
|
Средняя непрерывная мощность
|
+30 дБм (1 Вт)
|
|
Максимальный безопасный уровень постоянного напряжения
|
±40 В постоянного напряжения
|
|
Максимальная безопасная мощность (незатухающие колебания)
|
+33 дБм (2 Вт)
|
|
Максимальная безопасная мощность (импульс)
|
+45 дБм (32 Вт) (длительность импульса = +10 дБм)
|
|
Запуск по уровню мощности
|
|
Частотный диапазон
|
1 МГц … 3 ГГц
|
|
Диапазон амплитуды
|
+30 дБм … 40 дБм
|
|
Пределы
|
при ЦЧ* от 1 МГц до 3,25 ГГц: 35 дБ от опорного уровня
|
| при ЦЧ* более 3,25 ГГц: 15 дБ от опорного уровня |
| *ЦЧ – центральная частота |
|
Минимальная длительность импульса
|
время включения 10 мкс при установленном минимальном времени выключения 10 мкс
|
|
Временной сдвиг между РЧ и аналоговыми каналами
|
|
|
Типы трасс в частотной области
|
нормальный, усреднение, удержание максимума, удержание минимума
|
|
Типы трасс во временной области
|
амплитуда/время, частота/время, фаза/время
|
|
Типы детекторов
|
положительный пик, отрицательный пик, усреднение, выборка
|
|
Автоматические маркеры
|
распознавание от 1 до 11 пиков на основе задаваемых пользователем пороговых значений и отклонения
|
|
Ручные маркеры
|
два ручных маркера для индикации частоты, амплитуды, плотности шумов и фазовых шумов
|
|
Режимы отображения показаний маркеров
|
абсолютный и относительный
|
|
Дисплей
|
|
Тип
|
Цветной жидкокристаллический TFT дисплей с диагональю 10,4 дюйма (264 мм)
|
|
Разрешение
|
1024 × 768 пикселей (XGA)
|
|
Представление сигналов
|
векторы, точки, переменное послесвечение, бесконечное послесвечение
|
|
Координатная сетка
|
полная, сетка, сплошная, перекрестие, рамка, IRE и мВ
|
|
Формат
|
YT и одновременно XY/YT
|
|
Скорость захвата сигналов
|
>50 000 осциллограмм в секунду (макс.)
|
|
Порты ввода/вывода
|
|
Высокоскоростной порт USB 2.0 (хост)
|
Поддерживает USB накопители, принтеры и клавиатуру. Два порта на передней панели и два — на задней панели прибора
|
|
Высокоскоростной порт USB 2.0 (клиент)
|
Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с TEK-USB-488), а также прямую распечатку на всех принтерах, совместимых с технологией PictBridge.
|
| Расположен на задней панели |
|
Сетевой порт LAN
|
Разъём RJ-45, поддерживает стандарт 10/100/1000Base-T
|
|
Выход видеосигнала XGA
|
Разъём DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор
|
|
Выход компенсаторапробника
|
Контакты на передней панели, амплитуда 2,5 В, частота 1 кГц
|
|
Вспомогательный выход
|
Разъем BNC на задней панели.
|
| Vвых (высокий): ≥2,5 В без нагрузки, ≥1,0 В с нагрузкой на землю 50 Ом. |
| Vвых (низкий): ≤0,7 В при выходном токе ≤4 мА; ≤0,25 В с нагрузкой на землю 50 Ом. |
| Выход можно настроить на вывод импульсного сигнала при запуске осциллографа, вывод внутренней тактовой частоты осциллографа или вывод сигнала при тестировании по пределам и маске |
|
Вход внешнего опорного сигнала
|
Генератор тактовой частоты может синхронизироваться с внешним опорным генератором частотой 10 МГц (10 МГц ±1 %)
|
|
Замок Kensington
|
Слот на задней панели под стандартный замок Кенсингтона
|
|
Крепление VESA
|
Стандартные точки крепления VESA 100 мм (MIS-D 100) на задней панели прибора
|
|
Питание
|
|
Напряжение питания
|
от 100 до 240 В ±10%
|
|
Частота |
от 45 до 66 Гц (85…264 В) |
|
от 360 до 440 Гц (100…132 В)
|
|
Потребляемая мощность
|
225 Вт (макс.)
|
|
Условия окружающей среды
|
|
Температура |
рабочая: от 0°C до +50°C; |
|
при хранении: от –20°C до +60°C
|
|
Относительная влажность
|
рабочая:
|
при хранении
|
| высокая: от 10 до 60% при температуре 40 … 50°C |
высокая: от 5 до 60% при температуре 40 … 60°C |
|
низкая: от 10 до 90% при температуре 0 … 40°C
|
низкая: от 5 до 90% при температуре 0 … 40°C
|
|
Высота над уровнем моря |
рабочая: до 3000 м; |
|
при хранении: до 9144 м
|
|
Нормативные документы |
электромагнитная совместимость: директива совета ЕС 2004/108/EC |
|
безопасность: UL61010-1, второе издание; CSA61010-1, второе издание; EN61010-1:2001; IEC 61010-1:2001
|
|
Общие данные
|
|
Габаритные размеры
|
229х439х147 мм
|
|
Масса |
Нетто: 5 кг |
|
Брутто: 10,7 кг
|
|
Конфигурация при монтаже в стойку
|
5 U
|
|
Зазоры для охлаждения
|
по 51 мм слева и сзади
|
