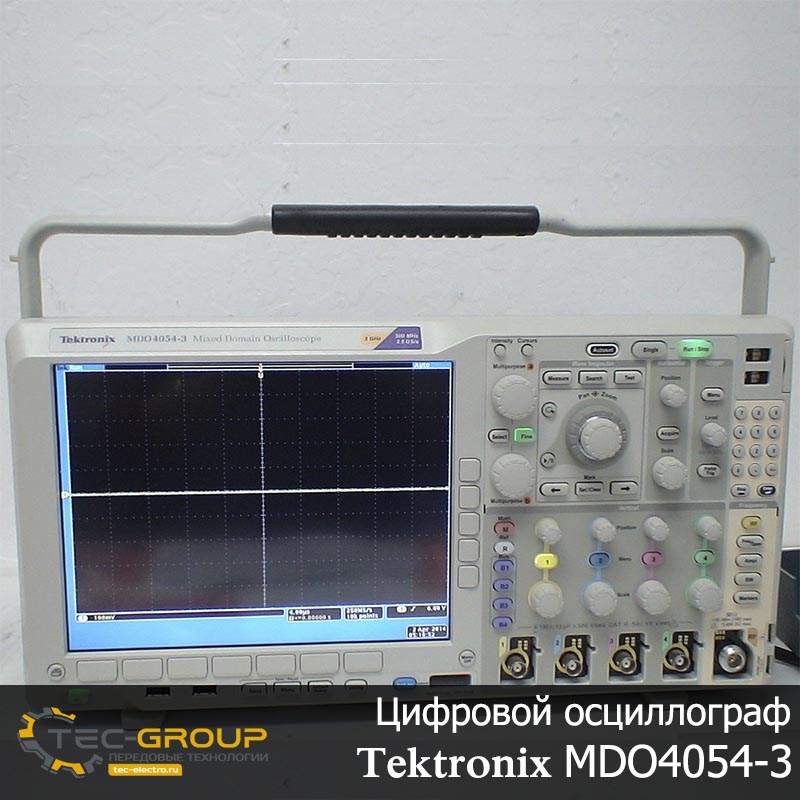

MDO4054-3 Комбинированный цифровой осциллограф (4+16 каналов; 500 МГц)


Логотип Tektronix
Цена: 1 409 400 руб
1409400 RUB
   Бесплатная доставка
  Бесплатная поверка
Производитель: Tektronix (США)
Количество каналов: 4+16
Пропускная полоса: 500 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Аналоги
  • Цифровой, стационарный, осциллограф-анализатор смешанных сигналов.
  • Четыре +16 каналов.
  • Пропускная полоса 500 MГц
  • Дискретизационная частота 2,5 ГГц
  • 20 Мточек памяти на канал
  • Синхронизация исходя из фронта, длительности импульса, времени, видеосигнала, последовательности событий, нарушения времени становления-удержания, логических условий.
  • Работает в режимах выборки, усреднения, пикового детектора, БПФ, автоизмерений, курсорных измерений.
  • Встроенный анализатор спектра.
  • Цветной дисплей.
  • USB, LAN, XGA-интерфейсы.

Осциллографы линейки MDO4000 являются комбинированными, что делает их первыми и единственными в мире осциллографами, имеющими встроенный анализатор спектра.

В первый раз пользователю предоставлена возможность захвата коррелированных по времени аналоговых, цифровых и радиочастотных сигналов, что способствует получению полного представления о функционировании тестируемых устройств.

Теперь возможно рассматривать сигналы в одно время на временной и частотной области.

Можно постоянно следить за спектром РЧ сигнала, что способствует контролю как и его временного изменения, так и зависимостного от состояния устройства, которое тестируется.

Используя комбинированный осциллограф MDO4000, можно рыстро и эффективно находить решение самых сложных проблем разработок электронных устройств.

Построение новых приборов на базах, которые стали отраслевым стандартом осциллографов MSO4000B, дает все возможности к исследованию сигналов в частотной области, вам доступно использование самого популярного инструмента — осциллографа, вместо поиска и освоения с нуля анализатора спектра.

Несмотря на это, нет ограничений функциональных возможностей осциллографа серии MDO в простом отслеживании сигналов частотной области, что позволено и обычными анализаторами спектра.

Бесспорно, преимуществом новых приборов можно назвать их способности в соотношении явлений частотной области и вызывающих их событий во временной области.

Если осциллографом задействовано одновременное слежение за радиочастотным и любым из аналоговых или цифровых каналов, происходит деление дисплея прибора на две части.

В верхней части традиционно представлены сигналы во временной области.

Нижняя часть отображает сигнал, поступающий сРЧ входа в частотной области.

Особо важно, что представить сигнал в частотной области помогает не обычное быстрое преобразование Фурье (БПФ) сигналов, поступающих с аналоговых или цифровых каналов прибора, а полноценный спектр сигналов, полученных с РЧ входа.

Спектр, который отображается в частотной области, соответствует временному периоду, какой обозначен короткой оранжевой полосой, расположенной во временной области и называемой «время спектра» (Spectrum Time).

Осциллографами серии MDO4000 возможно перемещение индикатора ST по захваченным сигналам, в результате пмы видим появление возможности исследования изменений спектра РЧ сигнала во времени.

Важно, что использовать ST возможно как с «живого», так и с сохранённого сигнала.

Для работы сигналами, которые быстро изменяются во времени, как это бывает у современных РЧ приложений, у осциллографов серии MDO4000 есть оснащение системой запуска, полностью интегрированной с РЧ, аналоговым и цифровым каналом.

Это значит, что одним событием запуска возможно согласование сбора данных сразу со всех каналов, результатом чего является захват спектра в точном моменте времени произошедшего интересующего события во временной области.

У приборов есть полный набор режимов запуска во временной области, это и запуск, исходя из фронта, последовательности, длительности импульса, времени ожидания, вырожденного импульса (ранта), логических состояний, нарушения времени установки-удержания, времени нарастания-спада, видеосигнала, также различные типы запуска пакетами последовательных и параллельных шин.

Также возможна настройка запуска по уровню мощности на РЧ входе.

Примером можно привести запуск по событию включения РЧ передатчика.

Дополнительным модулем MDO4TRIG обеспечено расширение возможностей запуска по РЧ сигналам.

Этим модулем позволяется использование уровня мощности на РЧ входе источником для разного типа запуска: последовательностного, импульсной длительности, времени ожидания, вырожденного импульса (ранта) и логических состояний.

Таким образом, возможно осуществление запуска по РЧ импульсу с определённой длительностью или использование РЧ канала как входа, чтобы запускать по логическим состояниям, это даст возможность запуска осциллографа только тогда, когда и РЧ, и остальные сигналы активны.

Панелью управления Wave Inspector® обеспечена проста навигация по коррелированным по времени данным и временной, и частотной области.

С помощью возможности выбора пользователем времени расчёта спектра (ф-я «Spectrum Time») доступно наблюдение и анализ изменений спектра во времени — даже в сигнале, который был сохранен.

Прибор отличается ярким цветным XGA-дисплеем диагональю 10,4 дюйма, малыми габаритными размерами (147 мм в глубину) и небольшым весом — 5 кг.

Специализированными органами управления на передней панели можно решать самые распространённые задачи.

Пиковый автомаркер поможет в определении частоты и амплитуды в пиках спектра.

Ручными маркерами можно измерять не пиковые параметры сигналов.

Используется нормальная трасса, трасса усреднения, удержания максимума, удержания минимума.

Детекторы типа: положительного пика, отрицательного пика, усреднения, выборки.

Режим спектрограмм способствует облегчению визуального контроля и анализа медленно изменяющегося события.

Можно автоматически измерять мощность сигнала в канале, коэффициент развязки соседних каналов по мощности и ширину занимаемой полосы астот (OBW).

Возможности подключения обеспечены двумя хост-портами USB 2.0 на передних и двумя на задних панелях, что облегчает и ускоряет процессы сохранения данных, распечатки и подключения USB-клавиатуры.

Клиентский порт USB 2.0, расположенный на задней панели упростит подключение с вашим ПК и обеспечит прямую распечатку на принтер, совместимый с PictBridge®-технологией.

С помощью встроенного порта Ethernet 10/100/1000 Base-T можно подключаться к локальным сетям и видеовыходам и выводить изображения с экрана осциллографа к монитору или проектору.

Дополнительным программным обеспечением обеспечено расширение запуска по РЧ сигналам, можно анализировать мощность и тестировать по пределам и по маскам, анализировать сигналы HDTV и нестандартные видеосигналы.

Основные параметры
Число аналоговых каналов 4
Полоса пропускания 500 МГц
Частота дискретизации (1-2 канала) 2,5 Гвыб/с
Частота дискретизации (3-4 канала) 2,5 Гвыб/с
Число цифровых каналов 16
РЧ Канал 1
Диапазон частот 50кГц...3ГГц
Полоса захвата в реальном времени Более 1 ГГц
Полоса обзора 1 кГц … 3/6 ГГц в последовательности 1-2-5
Полоса разрешения 20 Гц … 10 МГц в последовательности 1-2-3-5
Опорный уровень 140 дБм … +30 дБм, шагами по 5 дБм
Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. в последовательности 1-2-5
Вертикальное положение от 10 дел. до + 10 дел.
Ед. измерения по вертикали дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА
Средний уровень собственных шумов 50 кГц … 5 МГц: менее 130 дБм/Гц (менее 134 дБм/Гц тип.)
5 МГц … 3 ГГц: менее 148 дБм/Гц (менее 152 дБм/Гц тип.)
3 ГГц … 6 ГГц: менее 140 дБм/Гц (менее 143 дБм/Гц тип.)
Паразитные составляющие
Гармонические искажения 2-го и 3-его порядка (>30МГц) < 55 дБн (< 60 дБн тип.)
Интермодуляционные искажения 2-го порядка < 55 дБн (< 60 дБн тип.)
Интермодуляционные искажения 3-го порядка < 60 дБн (< 63 дБн тип.)
Другие искажения < 55 дБн (< 60 дБн тип.)
Подавление помех от зеркального канала и ПЧ < 50 дБн (< 55 дБн тип.)
Остаточные составляющие < 78 дБм
Перекрёстные помехи в РЧ канале от осциллографических каналов частота на входе <= 1 ГГц: < 68 дБ от опорного уровня
частота на входе от 1 ГГц до 2 ГГц: < 48 дБ от опорного уровня
Фазовые шумы на частоте 2 ГГц при отстройке 10 кГц: < 90 дБн/Гц, < 95 дБн/Гц (тип.)
100 кГц: < 95 дБн/Гц, < 98 дБн/Гц (тип.)
1 МГц: < 113 дБн/Гц, < 118 дБн/Гц (тип.)
Погрешность измерения уровня (уровень входного сигнала от +10 дБм до 50 дБм) при температуре 20 … 30°C: менее ±1 дБ (±0,5 дБ тип.)
вне рабочего диапазона: менее ±1,5 дБ
Остаточная частотная модуляция <=100 Гц от пика до пика на 100 мс
Режимы запуска
Средняя непрерывная мощность Фронт, Последовательность (B-триггер), Длительность импульса, Время ожидания, Вырожденный импульс (рант), Логическое выражение, Установка и удержание, Длительность фронта (время нарастания/спада), Видеосигнал, Расширенные функции запуска по видеосигналу (опция), I2C (опция), SPI (опция), USB (опция), Ethernet (опция), CAN (опция), LIN (опция), FlexRay (опция), RS-232/422/485/UART (опция), MIL-STD-1553 (опция), I2S/LJ/RJ/TDM (опция), Параллельная шина
Режимы регистрации данных
Выборка Захват дискретизированного сигнала
Пик-детектор Захват глитчей длительностью от 800 пс (модели с полосой 1 ГГц) или от 1,6 нс (модели с полосой 500 МГц) на всех режимах развертки.
Усреднение Усреднение по заданному количеству осциллограмм (от 2 до 512)
Огибающая Огибающая минимумов-максимумов, отображающая данные, полученные в результате обнаружения пиковых значений в течение нескольких захватов
Высокое разрешение Усреднение с узкополосным фильтром в реальном времени позволяет снизить случайный шум и повысить вертикальное разрешение
Прокрутка Прокрутка осциллограммы по экрану справа налево со скоростью развертки меньше или равной 40 мс/дел.
Измерение параметров сигналов
Курсоры Осциллограмма и экран
Автоматические измерения (временная область) 29 видов, четыре из которых можно вывести на экран одновременно.
Возможно измерение следующих параметров: период, частота, задержка, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный выброс, отрицательный выброс, двойной размах, амплитуда, высокий уровень, низкий уровень, максимальное, минимальное и среднее значения, циклическое среднее, среднеквадратическое значение, циклическое среднеквадратическое значение, число положительных импульсов, число отрицательных импульсов, число фронтов, число спадов, площадь и циклическая площадь.
Автоматические измерения (частотная область) 3 вида, один которых может быть отображён на экране одновременно.
Возможно измерение следующих параметров: мощности сигнала в канале, коэффициента развязки соседних каналов по мощности (ACPR) и ширины занимаемой полосы частот (OBW)
Статистика измерений Среднее значение, минимум, максимум, стандартное отклонение
Опорные уровни Определяемые пользователем опорные уровни для автоматических измерений могут быть заданы в процентах или в единицах измеряемой величины
Стробирование Выделяет конкретное появление события в захваченном сигнале для выполнения его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала
Гистограммы сигналов Гистограмма представляет собой массив значений, представляющих собой общее число попаданий в заданную пользователем область экрана. Гистограмма выводится в виде графика распределения числа попаданий, а также в виде массива числовых значений, которые могут быть измерены.
Источники данных: Канал 1, Канал 2, Канал 3, Канал 4, Опорный сигнал 1, Опорный сигнал 2, Опорный сигнал 3, Опорный сигнал 4, математические функции.
Типы – вертикальная, горизонтальная
Параметры гистограммы Число сигналов, попадание в заданные пределы, количество пиков, медиана, максимум, минимум, размах (пик-пик), среднее, стандартное отклонение, сигма1, сигма2, сигма3
Математическая обработка сигналов
Арифметические операции Сложение, вычитание, умножение и деление сигналов
Математические операции Интегрирование, дифференцирование, быстрое преобразование Фурье (БПФ)
Быстрое преобразование Фурье Спектральная амплитуда
Вертикальная шкала БПФ: линейная (СКЗ) или в дБВ (СКЗ).
Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса
Математические операции над спектром Сложение и вычитание трасс в частотной области
Расширенные математические функции Определение расширенных алгебраических выражений, включающих осциллограммы, опорные осциллограммы, математические функции. Позволяет включать в математические выражения математические функции (БПФ, интегрирование, дифференцирование, логарифм, экспонента, корень квадратный, модуль, синус, косинус, тангенс, радианы, градусы), скалярные значения, до двух определяемых пользователем переменных и результаты параметрических измерений (период, частота, задержка, положительный фронт, отрицательный фронт, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, скважность положительных импульсов, скважность отрицательных импульсов, положительный выброс, отрицательный выброс, двойной размах, амплитуда, среднеквадратическое значение, циклическое среднеквадратическое, высокий уровень, низкий уровень, максимум, минимум, среднее значение, циклическое среднее, площадь, циклическая площадь и графики тренда), например, (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1)
Максимальный рабочий входной уровень
Средняя непрерывная мощность +30 дБм (1 Вт)
Максимальный безопасный уровень постоянного напряжения ±40 В постоянного напряжения
Максимальная безопасная мощность (незатухающие колебания) +33 дБм (2 Вт)
Максимальная безопасная мощность (импульс) +45 дБм (32 Вт) (длительность импульса <10 мс, скважность <1%, опорный уровень >= +10 дБм)
Запуск по уровню мощности
Частотный диапазон 1 МГц … 3 ГГц
Диапазон амплитуды +30 дБм … 40 дБм
Пределы при ЦЧ* от 1 МГц до 3,25 ГГц: 35 дБ от опорного уровня
при ЦЧ* более 3,25 ГГц: 15 дБ от опорного уровня
*ЦЧ – центральная частота
Минимальная длительность импульса время включения 10 мкс при установленном минимальном времени выключения 10 мкс
Временной сдвиг между РЧ и аналоговыми каналами < 5 нс
Типы трасс в частотной области нормальный, усреднение, удержание максимума, удержание минимума
Типы трасс во временной области амплитуда/время, частота/время, фаза/время
Типы детекторов положительный пик, отрицательный пик, усреднение, выборка
Автоматические маркеры распознавание от 1 до 11 пиков на основе задаваемых пользователем пороговых значений и отклонения
Ручные маркеры два ручных маркера для индикации частоты, амплитуды, плотности шумов и фазовых шумов
Режимы отображения показаний маркеров абсолютный и относительный
Дисплей
Тип Цветной жидкокристаллический TFT дисплей с диагональю 10,4 дюйма (264 мм)
Разрешение 1024 × 768 пикселей (XGA)
Представление сигналов векторы, точки, переменное послесвечение, бесконечное послесвечение
Координатная сетка полная, сетка, сплошная, перекрестие, рамка, IRE и мВ
Формат YT и одновременно XY/YT
Скорость захвата сигналов >50 000 осциллограмм в секунду (макс.)
Порты ввода/вывода
Высокоскоростной порт USB 2.0 (хост) Поддерживает USB накопители, принтеры и клавиатуру. Два порта на передней панели и два — на задней панели прибора
Высокоскоростной порт USB 2.0 (клиент) Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с TEK-USB-488), а также прямую распечатку на всех принтерах, совместимых с технологией PictBridge.
Расположен на задней панели
Сетевой порт LAN Разъём RJ-45, поддерживает стандарт 10/100/1000Base-T
Выход видеосигнала XGA Разъём DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор
Выход компенсаторапробника Контакты на передней панели, амплитуда 2,5 В, частота 1 кГц
Вспомогательный выход Разъем BNC на задней панели.
Vвых (высокий): ≥2,5 В без нагрузки, ≥1,0 В с нагрузкой на землю 50 Ом.
Vвых (низкий): ≤0,7 В при выходном токе ≤4 мА; ≤0,25 В с нагрузкой на землю 50 Ом.
Выход можно настроить на вывод импульсного сигнала при запуске осциллографа, вывод внутренней тактовой частоты осциллографа или вывод сигнала при тестировании по пределам и маске
Вход внешнего опорного сигнала Генератор тактовой частоты может синхронизироваться с внешним опорным генератором частотой 10 МГц (10 МГц ±1 %)
Замок Kensington Слот на задней панели под стандартный замок Кенсингтона
Крепление VESA Стандартные точки крепления VESA 100 мм (MIS-D 100) на задней панели прибора
Питание
Напряжение питания от 100 до 240 В ±10%
Частота от 45 до 66 Гц (85…264 В)
от 360 до 440 Гц (100…132 В)
Потребляемая мощность 225 Вт (макс.)
Условия окружающей среды
Температура рабочая: от 0°C до +50°C;
при хранении: от –20°C до +60°C
Относительная влажность рабочая:  при хранении
высокая: от 10 до 60% при температуре 40 … 50°C высокая: от 5 до 60% при температуре 40 … 60°C
низкая: от 10 до 90% при температуре 0 … 40°C низкая: от 5 до 90% при температуре 0 … 40°C
Высота над уровнем моря рабочая: до 3000 м;
при хранении: до 9144 м
Нормативные документы электромагнитная совместимость: директива совета ЕС 2004/108/EC
безопасность: UL61010-1, второе издание; CSA61010-1, второе издание; EN61010-1:2001; IEC 61010-1:2001
Общие данные
Габаритные размеры 229х439х147 мм
Масса Нетто: 5 кг
Брутто: 10,7 кг
Конфигурация при монтаже в стойку 5 U
Зазоры для охлаждения по 51 мм слева и сзади

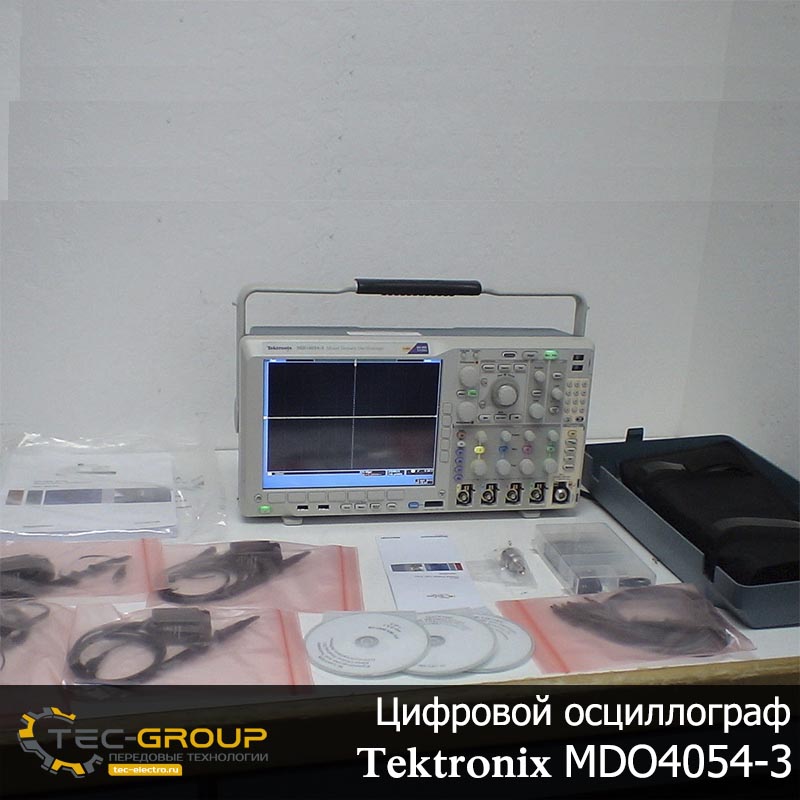

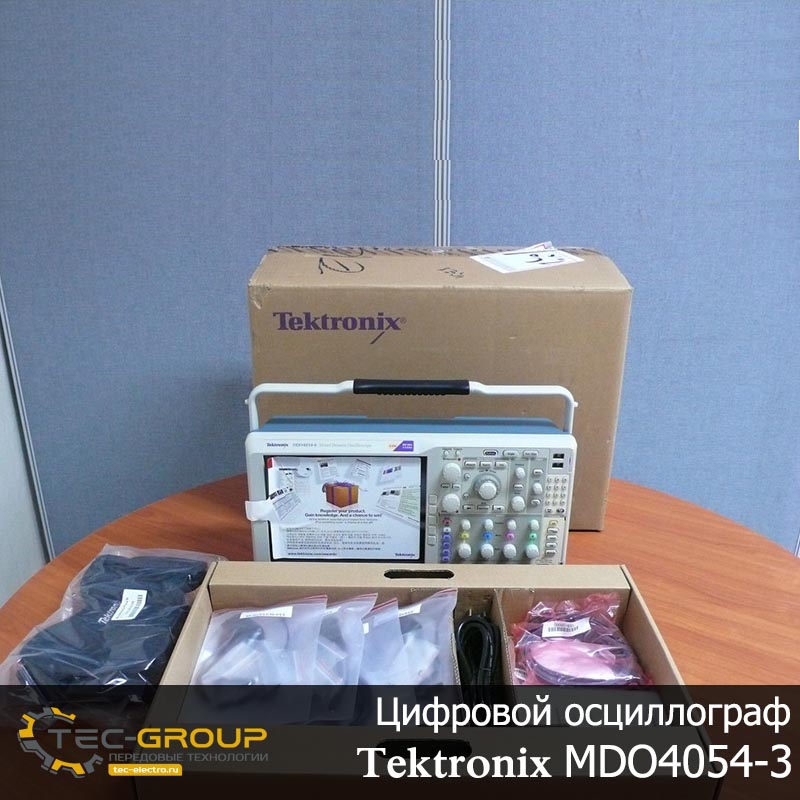

  • Осциллограф MDO4054-3;
  • Пробник TPP0500 – 4 шт.;
  • Один логический пробник P6616 (16 каналов);
  • Адаптер N-BNC (103-0045-00);
  • Программное обеспечение OpenChoice ® для настольных ПК и NI LabVIEW SignalExpress™ TE (LE версия);
  • Краткое справочное руководство и документация на компакт-диске;
  • Крышка передней панели;
  • Кабель питания.
