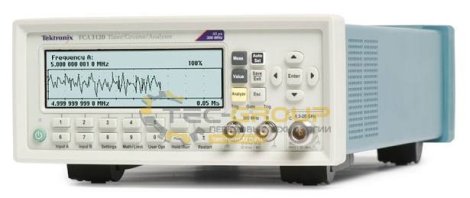

Частотомер FCA 3100


Частотомер FCA 3100
Логотип Tektronix
Цена: 299 250 руб
299250 RUB
   Бесплатная доставка
Производитель: Tektronix (США)
  • Описание
  • Характеристики
  • Комплектация
  • Документация
  • Частотомер (таймер/счетчик/анализатор) 1 мГц-300 МГц,
  • Генератор опорной частоты (5х10-7/месяц).
  • Разрядность12 разр/1 с.
  • Скорость 250К изм/с.
  • Время измерения: 20 нс - 2 с.
  • Разрешение: 50 пс (время), 0,001 градус (фаза).

Технические характеристики частотомера Tektronix FCA3100:

Частота A, B, C
Режим нормальный, с подтверждением приема
Диапазон Вход A, B 0,001 Гц до 300 МГц
Вход C 3 или 20 ГГц
Разрешение 12 цифр за период измерения в 1 с (норма)
11 цифр в 1 с (с подтверждением приема)
Доп. параметры Vmax, Vmin, Vp-p
Период A, B, C
Режим Одиночный, усреднение, с подтверждением приема
Диапазон Вход: A, B 3,3 нс до 1000 с (режимы: одиночный, усреднение)
4,0 мкс до 1000 с (с подтверждением приема);
Вход: C 10 нс до 50 пс
Разрешение 50 пс (одиночный); 12 разрядов/с среднее
Доп. параметры Vmax, Vmin, Vp-p
Соотношение A/B, B/A, C/A, C/B
Диапазон (10-9) – 1011
Входная частота Вход A, B: 0,1 Гц – 300 МГц
Вход C: 3 или 20 ГГц
Доп. параметры Частота 1, Частота 2
Интервалы времени A-B, B-A, A-A, B-B
Диапазон Обычный расчет: 0 нс – +106 с
Интеллектуальный расчет: -106 с – +10 с
Разрешение 50 пс однократный захват
Минимальная ширина импульса 1,6 нс
Интеллектуальный расчет Интеллектуальный интервал времени для определения знака (A до В или A после B)
Положительная и отрицательная ширина импульса A, B
Диапазон 2,3 нс до 106 с
Минимальная ширина импульса 2,3 нс
Доп. параметры Vmax, Vmin, Vp-p
Время нарастания и спада A, B
Диапазон 1.5 нс до 106 с
Уровни срабатывания 10% и 90% амплитуды сигнала
Минимальная ширина импульса 1,6 нс
Доп. параметры Скорость нарастания, Vmax, Vmin
Положительный и отрицательный коэффициенты заполнения A, B
Диапазон 0,000001 – 0,999999
Диапазон частот 0,1 Гц до 300 МГц
Доп. параметры Период, ширина импульса
Фаза A относительно B, B относительно A
Диапазон -180° – +360°
Разрешение Одиночный цикл: 0,001° до 10 КГц, со снижением до 1° >10 МГц. Разрешение можно улучшить усреднением (статистика)
Диапазон частот до 160 МГц
Доп. параметры Частота (A), Va/Vb (в дБ)
Суммирование А, В
Режим Суммирование А, суммирование В
Суммирование А+В, суммирование А – В
Суммирование А/В
Диапазон От 1 до 1010 отсчетов
Диапазон До 160 МГц
Управление пуском Ручное, управление пуском
Управление остановом Ручное, управление остановом, временное
Дополнительные параметры Другие функции суммирования
Vmax, Vmin, Vp-p A, B
Диапазон -50 В – +50 В, -5 В – +5 В
Диапазон ограничен заданием максимально выдерживаемого входного напряжения (см.вход A, B)
Частотный диапазон DC, 1 Гц – 300 МГц
Режим Vmax, Vmin, Vp-p
Разрешение 1 мВ
Неопределенность (диапазон 5 В, типичный DC, 1 Гц – 1 кГц: 1% + 15 мВ;
1 кГц – 20 МГц: 3% + 15 мВ;
20 – 100 МГц: 10% + 15 мВ;
100 – 300 Мгц: 30% + 15 мВ
Доп. параметры Vmin, Vmax, Vp-p
Временные метки A, B, C
Макс. частота 160 МГц
Разрешение временной метки 50 пс
Входы А и В
Диапазон частот DC: 0 – 300 МГц
AC: 10 Гц – 300 МГц
Импеданс 1 МОм / 20 пФ или 50 Ом (КСВН ≤ 2:1)
Запуск Положительный или отрицательный фронт
Максимальная рассинхронизация канала 500 пс
Чувствительность 15 мВ среднеквадрат. (DC – 200 МГц)
25 мВ среднеквадрат. (200 – 300 МГц)
Ослабление X1, X10
Динамический диапазон (X1) 30 мВp-p до 10 Вp-p в диапазоне ±5 В
Уровень срабатывания Показания на дисплее
Разрешение 1 мВ
Неопределенность (X1) ±(15 мВ + 1% от уровня срабатывания)
Уровень срабатывания в автоматическом режиме Уровень срабатывания автоматически устанавливается на 50% от входного сигнала (10% и 90% для периодов переднего/заднего фронта)
Гистерезис в автоматическом режиме Время: мин. диапазон гистерезиса (компенсация гистерезиса)
Частота: 1/3 амплитуды входного сигнала
Аналоговый ФНЧ Номинал 100 кГц, RC-тип
Цифровой ФНЧ Частота среза 1 Гц-50 МГц
Макс. неразрушающее напряжение 1 МОм: 350 В (DC + AC пик) до 440 Гц, со снижением до 12 В среднеквадрат. (X1) при 1 МГц 50 Ом: 12 В среднеквадрат.
Разъем BNC
Входы и выходы на задней панели
Вход опорного сигнала Синусоида 1, 5 или 10 МГц; 0,1 – 5 В среднеквадрат., импеданс ≥1 кОм
Выход опорного сигнала Синусоида 10 МГц; >1 В среднеквадрат., на 50 Ом
Вход блокировки Блокировка/разблокировка всех функций измерений
Импеданс Приблизительно 1 кОм
Диапазон частот 0 – 80 МГц
Импульсный выходной сигнал Программируется с помощью передних портов GPIB/USB
Режим Pulse Out, Gate Open, Alarm Out
Период 20 нс – 2 с, с шагом 10 нс
Ширина импульса 10 нс – 2 с, с шагом 10 нс
Выход Уровни ТТЛ на нагрузку 50 Ом, передний фронт – 2 нс
Измерительные входы на задней панели A, B, C (опция RP)
Импеданс 1 МОм / 50 пФ или 50 Ом (КСВН ≤ 2:1)
Разъемы Розетка SMA для входа С на задней панели, для всех остальных входов/выходов разъемы BNC
Задержка срабатывания
Диапазон задержки 20 нс – 2 с, разрешение 10 нс
Внешнее управление пуском и остановом
Режим Пуск, Останов, управление пуском и остановом
Входные каналы A, B, или Е (на задней панели)
Макс. частота следования управляющего сигнала Каналы A, B: 160 МГц Канал E: 80 МГц
Диапазон задержки пуска 20 нс – 2 с, разрешение 10 нс
Статистика
Функции Максимум, минимум, среднее, ΔMax – Min, стандартное отклонение и девиация Аллана
Дисплей Цифровой, гистограммы или графики трендов
Размер выборки 2 – 2×109 выборок
Определитель предельных значений Либо выключен (OFF), либо захват захват значений выше, ниже, в диапазоне или вне диапазона установленных пределов
Шаг измерений Временной диапазон шага: 4 мкс – 500 с
Математика
Функции (K*X+L)/M и (K/X+L)/MX. X – текущее показание, а K, L и M – константы; задаются с клавиатуры или как фиксированное опорное значение (Xo)
Другие функции
Время измерения 20 нс – 1000 с для частоты, выброса и среднего значения. Одиночный цикл для других функций измерения
Опорная временная база Внутренняя, внешняя или автоматическая
Блокировка дисплея Результат фиксируется до начала нового измерения при рестарте
Аварийный сигнал по предельному значению Графическая индикация на передней панели и/или SRQ по шине GPIB, плюс разъем импульсного выходного сигнала
Предельные значения Нижний предел, верхний предел
Настройки OFF (выключение) или Alarm (аварийный сигнал), если значение выше/ниже предела, в диапазоне или вне диапазона
По аварийному сигналу Останов или продолжение
Дисплей Цифровой + Графический
Сохраненные настройки прибора Можно сохранить/ вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем
Дисплей Графический ЖК-дисплей с подсветкой для управления функциями меню, отображения цифровых показаний и информации о состоянии
Кол-во разрядов 14 разрядов в цифровом режиме
Разрешение 320 × 97 пикселей
Интерфейс GPIB
Совместимость Совместимость с IEEE 488.2-1987, SCPI 1999 53131A
Функции интерфейса/span> SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2
Максимальная скорость измерений По шине GPIB: 15k/5k показаний/с (режим пересылки блоков); 4k показаний/с (только в режиме передачи); 650/500 показаний/с (индивидуальное срабатывание) Во внутреннюю память: 250k показаний/с
Размер внутренней памяти 3,75М значений
Интерфейс USB
Версия USB 2.0 полноскоростной (11 Mb/s)
Калибровка
Режим При закрытом корпусе, управление с помощью меню
Частота калибровки 0,1, 1, 5, 10, 1.544, и 2.048 МГц
Данные об окружающей среде
Класс MIL-PRF-28800F, Класс 3
Диапазон рабочих температур 0 °C – +50 °C
Температура хранения -40 °C – +71 °C
Влажность 5 – 95% (10 – 30 °C) 5 – 75% (30 – 40 °C) 5 – 45% (40 – 50 °C)
Высота Рабочая: 2000 м Хранения: 12000 м
Безопасность Директива 2006/95/ЕС, EN61010-1, UL61010-1, CAN/CSA C22.2 No. 61010-1
Электромагнитная совместимость Директива ЕС 2004/108/EC, EN61326-1, EN61326-2-1, Класс A
Требования по электропитанию
Базовая версия 90 – 265 В среднеквадрат., 45 – 440 Гц, <40 Вт
Общие данные
Габаритные размеры 90х210х395 мм (3,6х8,25х15,6 дюймов)
Масса нетто 2,7 кг (5,8 фунтов)
Масса транспортировочная 3,5 кг (7,5 фунтов)
  • Частотомер FCA3100 ;
  • Шнур питания ;
  • Сертификат калибровки ;
  • Краткое руководство по эксплуатации ;
  • Руководство пользователя на CD (языки: англ., франц., нем., исп., упр. кит., традиц. кит., корейск., русск., яп.) ;
  • Руководство программиста ;
  • Технические спецификации;
  • Пробная версия ПО TimeView™;
  • CD с базовой версией ПО LabVIEW SignalExpress™ компании National Instruments.
