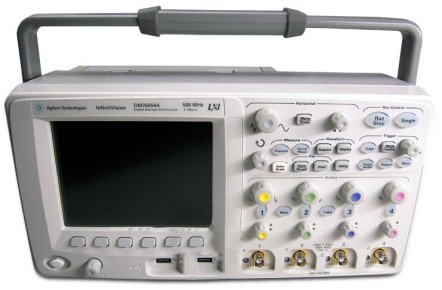

• Запоминающий, стационарный, цифровой осциллограф.
• Четыре канала.
• Пропускная полоса 500 МГц.
• Дискретизационная частота 5 ГГц.
• 12,5 Мб памяти на канал.
• Функции фронтальной сихронизации, авто и однократной синхронизации, синхронизации по импульсной длительности, видеосигналу, последовательности событий, перепаду длительности, исходя из нарушения времени становления/удержания, ранта, логических условий.
• Работает в режимах растяжки, выборки, усреднения, пикового детектора, БПФ, автоизмерений, курсорных измерений.
• Цветной дисплей.
• VGA, Ethernet и USB-интерфейсы.

Ведущая мировая компания по производству осциллографов заявила о масштабном расширении серии проборов и предоставила новейшую платформу осциллографов со смешанными сигналами - линейку MSO/DPO5000.

Поразила всех компания Tektronix непревзойденными параметрами новейших широкополосных пассивных пробников TPP1000 и TPP0500 с маленькой входной ёмкостью.

Выпустив новоявленные приборы, компания предоставила тем, кто разрабатывает встраиваемые системы, выдающийся шанс тестировать и выполнять комплексную отладку уровней компонентов и систем.

Новейшие приборы можно отнести к самому распространённому разделу осциллографов, которые охватывают от 350 МГц до 2 ГГц частотного диапазона - их используют, разрабатывая продукты широкого спектра приложений и отраслей.

Сейчас интеллектуальнее и совершеннее делают любую бытовую и промышленную конструкцию, более совершенной становится и встраиваемая электроника.

Электроника эта содержит в себе компоненты, которые объединяют специализированные шины, проводные и беспроводные сети.

Однако, можно выделить во встраиваемых системах и сложные схемы управления энергопотреблением, нетривиальные интерфейсы пользователей и графические дисплеи.

Именно компания Tektronix, выпустив на рынок свои последние предложения, доказывает, что может идти в ногу со временем и не прекращающими развиваться запросами разработчиков, которые становятся все сложнее и сложнее.

Новопроизведенная линейка осциллографов MSO/DPO5000 вобрала в себя становящиеся все потенциальнее возможности осциллографов Tektronix: это и FastAcq-режим, который имеет максимальную скорость захвата >250 000 осциллограмм/с и позволяет выделять редчайшие проблемы, и FastFrame™-режим для сегментированной памяти, имеющий большую длину записи, который позволяет захватывать больше временных интервалов высокого разрешения.

Также можно выделить пользовательский интерфейс Windows, который упрощает подключение к сети и облегчает работу, и средства для анализа встроенных средств в расширенном наборе.

В серии восемь моделей и аналоговая полоса пропускания от 350 МГц до 2 ГГц, дискретизационная частота от 5 до 10 Гвыб/с.

Глубокий анализ и отладку дает возможность выполнять от 12,5 до 250 млн. точек длины записи.

В каждой модели есть четыре аналоговые камеры, а MSO-модели дополнительно выделяются предложением шестнадцати цифровых каналов, и встроенными функциями декодирования и запуска сигналов параллельных шин.

Помимо этого, DPO-модели возможны в обновлении до MSO-моделей, при надобности заказчику данной функции.

Осциллографами серии MSO/DPO5000 предложены все незаменимые средства, используемые в каждом этапе отладки.

DPX®-технология имеет функцию FastAcq, что дает возможность инженерам в быстром выявлении проблемы (полоса захвата до 2 ГГц - самая широкая в отрасли), а затем в использовании более чем 350 условия пуска, чтобы захватить событи с первого раза.

Проверку ускорили введением расширенных возможностей запуска сигналами последовательных и параллельных шин, так же это дало возможность быстрого диагностирования проблем на системном уровне встраиваемых систем.

Wave Inspector®, будучи встроенным средством поиска, предлагает лучшую в отрасли навигацию по осциллограмме, и дает возможность автоматического просмотра всех захваченных данных объемом до 250 миллионов точек, поиска указанных событий и отметки каждого появления таких событий за счет ускорения переходы к проблемным областям.

Больше пяти сотен автоизмерений, расширение набора математических функций, гистограмм, статистических функций и других встроенных аналитических средств способствуют анализированию сигнала, выявлению исходных причин проблемы и проверке работоспособности схем.

Облегчению диагностики на системном уровне сложных встраиваемых систем способствует абсолютное интегрирование всех 16 каналов осциллографов в серии MSO5000, что дает возможность инженеру запуски по сигналам любого входного канала и автоматически сопоставляет сигналы последовательных/параллельных шин, аналоговые сигналы и цифровые сигналы по времени.

Режим захвата сверхвысокого разрешения MagniVu™, захватывающий до 10 000 точек со скоростью до 16,5 Гвыб/с (разрешение 60,6 пс) для осциллографов данного класса предлагает лучшее в отрасли разрешение.

Этот режим важнее всего для детальной смены временных характеристик: времени установки и удержания, задержки тактовой частоты, фазового сдвига сигнала и параметров глитчей.

Осциллографы линейки MSO/DPO5000, которые способствуют опциональной поддержке автоматического запуска по сигналам таких последовательных шин, как I2C, SPI, RS-232 и USB 2.0, и дополнительно к их декодированию, помогают фокусированию инженеров на решении проблем, вместо ручного декодирования последовательных протоколов.

Опциями предусмотрены анализ глазковых диаграмм и джиттера, контроль предельных значений и тестирование по маске, проверка совместимости последовательных шин, измерение мощности и шины памяти DDR, что позволяет использование одного прибора в большом спектре приложений.

Использование пробора облегчено за счет компактного корпуса - это может быть и рабочий стол, и производственный цехх, высота же в 5 стоечных единиц (5U) - признак идеального инструмента, включенного в состав автоматизированных испытательных приборов.

В составе революционных пассивных пробников напряжения TPP1000 и TPP0500 есть все преимущества пассивных пробников: широкий входной динамический диапазон, прочная конструкция и невысокая цена, все это с характеристиками, свойственными активным пробникам.

Входное сопротивление 10 МОм этих пассивных пробников почти не оказывает влияния цепь, которая исследуется, это дает входная емкость всего 3,9 пФ – величайший прорыв в технологиях пассивных пробников.

Параметрами данных пробников выделено существенное превосходство параметров ближних аналогов, которые имеют входную емкость не менее 9,5 пФ.

Помимо этого, пассивными пробниками TPP1000 предусотрено обладание полосой 1 ГГц, раньше же у высокоомных пассивных пробников была пропускная полоса максималльно до 500 МГц.

Из-за удвоенной полосы и в два раза уменьшенной емкостной нагрузки, пробниками серии TPP обеспечена более точная регистрация сигнала.

В стандартный комплект поставок любой модели MSO/DPO5000 и MSO/DPO4000B включены пробники серии TPP.
