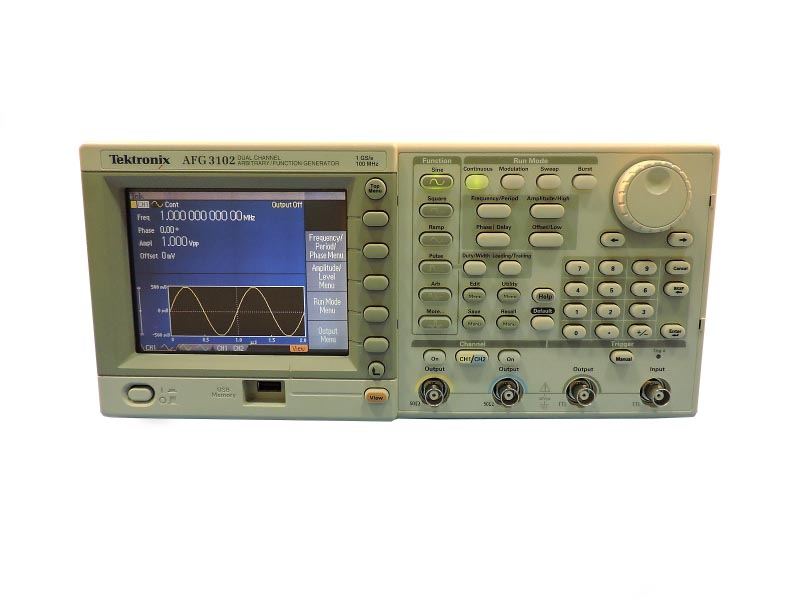

Генератор высокочастотных импульсов AFG3102


Tektronix AFG3102
Tektronix AFG3102
Логотип Tektronix
Доставка по всей России
Гарантийные обязательства
Производитель: Tektronix (США)
  • Описание
  • Характеристики
  • Комплектация
  • Одноканальный универсальный генератор.
  • Уровень на выходе от 20 мВ до 10 В.
  • Синусоидальный сигнал от 1 мГц - 100 МГц, диапазон произвольной формы от 1 мГц - 50 МГц.
  • Функция Гаусса, Лоренца, шума.
  • Уровень дискредитации 1 ГГц.
  • Внутренняя память до 128 кБ..

AFG3251С прост и надежен в работе, что обеспечивает его популярность среди пользователей. Большой ЖКдисплей показывает все необходимые параметры сигнала, а результаты хранятся благодаря встроенной памяти прибора. Уровень дискредитации достигает 1 ГГц.

Выходные параметры
Количество каналов 2
Виды выходного сигнала Синус, меандр, импульс, пила, треугольник, Sin x/x, нарастающая и спадающая экспонента, функции Гаусса, Лоренца, Хевисайда, шум
Выходной уровень на нагрузке 50 Ом 20 мВ – 10 В



Погрешность установки частоты (±1*10 -6  )
Постоянное смещение ±5 Впик (АС+DС)
Синусоида
Частотный диапазон 1 мГц – 100 МГц
Погрешность установки уровня на 1 кГц ±(1%+ 1 мВ)
Неравномерность АЧХ ±0,15 дБ до 5
±0,3 дБ до 25 МГц
±0,5 дБ до 100 МГц
Коэффициент гармоник (выходной сигнал 1 В) ≤ -60 дБн до 20 кГ
<-60 дБн до 1 МГц
<-37 дБн до 100 МГц
Меандр
Диапазон часто 1 мГц – 50 МГц
Время    нарастания /спада 5 нс
Импульс
Диапазон частот 1 мГц – 50 МГц
Длительность 8 нс – 999 с
Перестраиваемое время нарастания 5 нс – 625 с
Дополнительные сигналы
Диапазон частот 1 мГц – 1 МГц
Полоса шумового сигнала 100 МГц
Произвольная форма
Диапазон часто 1 мГц – 50 МГц
Частота дискретизации и объем памяти 250 МГц: 16…128 кБ

1 ГГц: 2…16 кБ

Разрешение по вертикали 14 бит
Модуляция
Виды модуляци АМ (0-120%), ЧМ (девиация до 120 МГц), ФМ (0-180 0), ЧМн, модуляция длительности импульса (0-50% от периода) , ИМ, ГКЧ (линейное/логарифмическое, время качания 10 мс – 100 с)
Несущая Все виды сигналов, исключая импульс, шум и постоянное напряжение
Модулирующая Частота: 2 мГц – 50 кГц.    Синус, меандр, пила, шум, произвольный сигнал.
Общие данные
Напряжение питания 220 В (± 15 %), 50 / 60 Г
Габаритные размеры 156 х 329 х 168 мм
Масса 2 kg
  • Генератор AFG 3102;
  • Сетевой шнур – 1 шт.;
  • Руководство по эксплуатации – 1 шт.
