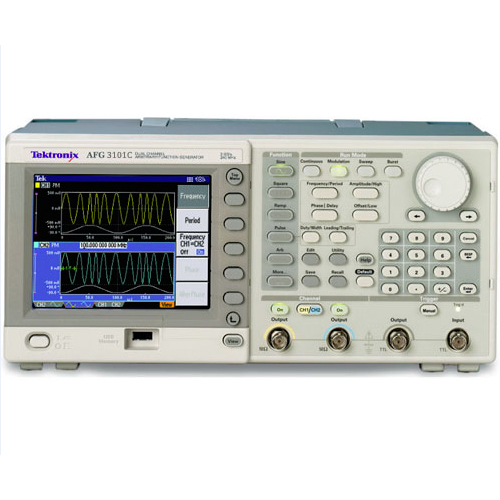

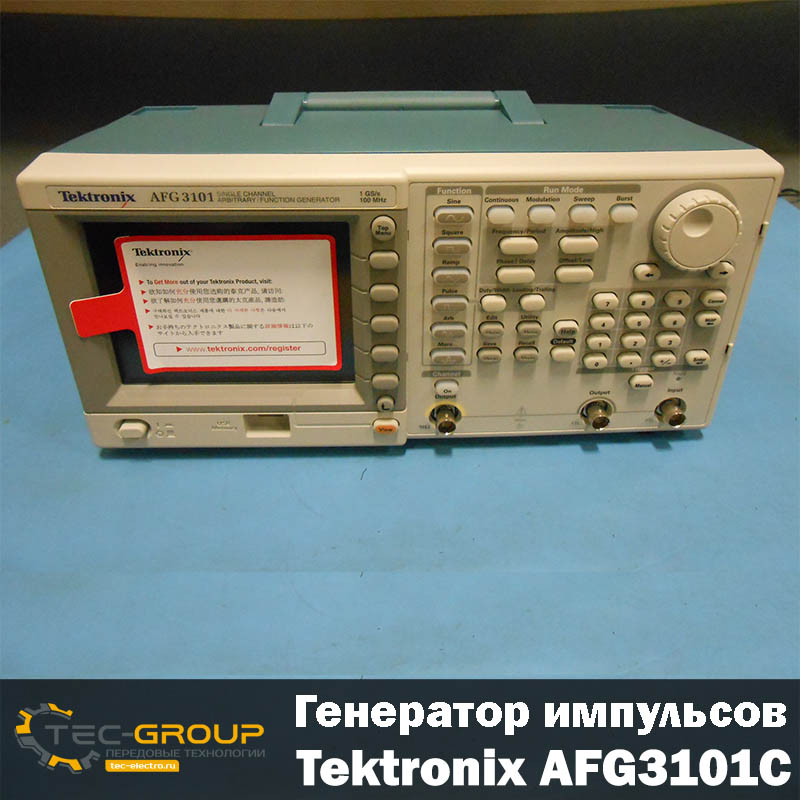

Генератор высокочастотных импульсов AFG3101C


Textronix AFG3101C
Textronix AFG3101C
Логотип Tektronix
Цена: 294 640 руб
294640 RUB

294 640 руб
   Бесплатная доставка
Производитель: Tektronix (США)
  • Описание
  • Характеристики
  • Комплектация

Генератор сигналов произвольной формы Tektronix AFG3101C пользуются заслуженной популярностью и всегда есть в наличии на складе. Доставка по всей территории России, Белоруссии и Казахстана.

Основные характеристики Tektronix AFG3101C:

  • Одноканальный универсальный генератор.
  • Уровень на выходе от 20 мВ до 10 В.
  • Синусоидальный сигнал от 1 мГц - 100 МГц, диапазон произвольной формы от 1 мГц - 50 МГц.
  • Функция Гаусса, Лоренца, шума.
  • Уровень дискредитации 1 ГГц.
  • Внутренняя память до 128 кБ.

Сфера применения генератора Tektronix AFG3101C

  • Имитация датчиков;
  • Функциональное тестирование;
  • Тестирование и проектирование электронных устройств;
  • и многое другое;

Технические характеристики Tektronix AFG3101 C:

Выходные параметры
Количество каналов 1
Виды выходного сигнала Синус, меандр, импульс, пила, треугольник, Sin x/x, нарастающая и спадающая экспонента, функции Гаусса, Лоренца, Хевисайда, шум
Выходной уровень на нагрузке 50 Ом 20 мВ – 10 В
Погрешность установки частоты (±1*10 -6  )
Постоянное смещение ±5 Впик (АС+DС)
Синусоида
Частотный диапазон 1 мГц – 100 МГц
Погрешность установки уровня на 1 кГц ±(1%+ 1 мВ)
Неравномерность АЧХ ±0,15 дБ до 5 МГц ±0,3 дБ до 25 МГц ±0,5 дБ до 100 МГц
Коэффициент гармоник (выходной сигнал 1 В) ≤ -60 дБн до 20 кГц
<-60 дБн до 1 МГц
<-37 дБн до 100 МГц
Меандр
Диапазон частот 1 мГц – 50 МГц
Время    нарастания /спада 5 нс
Импульс
Диапазон частот 1 мГц – 50 МГц
Длительность 8 нс – 999 с
Перестраиваемое время нарастания 5 нс – 625 с
Дополнительные сигналы
Диапазон частот 1 мГц – 1 МГц
Полоса шумового сигнала 100 МГц
Произвольная форма
Диапазон частот 1 мГц – 50 МГц
Частота дискретизации и объем памяти 250 МГц: 16…128 кБ 1 ГГц: 2…16 кБ
Разрешение по вертикали 14 бит
Модуляция
Виды модуляции АМ (0-120%), ЧМ (девиация до 120 МГц), ФМ (0-180 0)
ЧМн, модуляция длительности импульса (0-50% от периода)
ИМ, ГКЧ (линейное/логарифмическое, время качания 10 мс – 100 с)
Несущая Все виды сигналов, исключая импульс, шум и постоянное напряжение
Модулирующая Частота: 2 мГц – 50 кГц.    Синус, меандр, пила, шум, произвольный сигнал.
Общие данные
Напряжение питания 220 В (± 15 %), 50 / 60 Гц
Габаритные размеры 156 х 329 х 168 мм
Массa 4,5 кг

Комплект поставки:

  • Генератор AFG 3101;
  • Сетевой шнур.;
  • Руководство по эксплуатации
