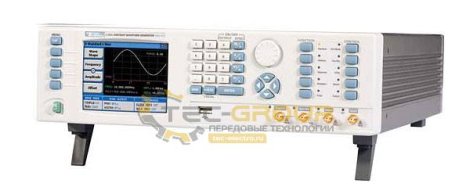

Генератор высокочастотных импульсов WS 8351
 |
 |
|
 |
 Доставка по всей России |
- Описание
- Характеристики
- Комплектация
- Максимальный уровень сигнала на выходе до 350 МГц.
- Уровень частоты дискретизации до 2 ГГц.
- Один выходной канал.
- 10 видов стандартных форм при разрядности ЦАП в 14 бит.
- 5 видов модуляций.
- Внутренняя память в 512 кБ.
- Простой для использования режим контроля за формированием последовательности в сегментированных режимах.
- Интеллектуальная система запуска.
- Память для хранения формы сигнала в 4 Гб.
Генератор сигналов произвольной формы WS 8351 работает при частоте дискретизации в 2 ГГц, имеет один выходной канал и амплитуду сигнала до 8 В.
Максимальная частота сигнала на выходе до 350 МГц при разрядности ЦАП в 14 бит.
Прибор оснащен десятью видами стандартных форм и различными видами модуляций (ФМ, АМ, ГКЧ и т.д.).
Генератор имеет простой для использования режим контроля за формированием последовательности в сегментированных режимах.
Оснащен памятью для формирования сигналов в 513 кБ и внутренней памятью в 4 Гб для хранения формы сигнала.
Удобный большой ЖКдисплей повышает эффективность работы с прибором.
Связь с внешними накопителями осуществляется благодаря встроенному USB порту.
Гарантия пять лет.
| Выходные параметры | |
| Количество каналов | 1 |
| Тип разъема основного сигнала | SMA |
| Виды выходного сигнала | Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, повторяющийся или белый шум |
| Частотный диапазон | 10 кГц – 350 МГц – для синуса |
| 10 кГц – 250 МГц – для импульсного сигнала и меандра | |
| 10 кГц – 125 МГц – для остальных типов сигналов | |
| Разрешение по частоте | 8 знаков |
| Погрешность установки частоты | (±1х10-6) |
| Выходное сопротивление | 50 Ом |
| Связь по выходу / тип выхода | DC / несимметричный или дифференциальный |
| Диапазон амплитуд | 100 мВ – 4 В пик-пик для несимметричного выхода |
| 200 мВ – 8 В пик-пик – для дифф. выхода | |
| Погрешность установки амплитуды | ± (3 % + 5 мВ) |
| Постоянное смещение | От -1,5 В до + 1,5 В |
| Погрешность установки постоянного смещения | ± (5 % + 5 мВ) |
| Разрешение по амплитуде | 4 знака |
| Время нарастания /спада | 1 нс (типично |
| Выброс | 5 % |
| Импульс | |
| Режим | Одиночный или парный, программируемый |
| Период | От 2 нс до 1,6 с |
| Разрешение | 500 пс |
| Длительность импульса, задержка парных импульсов | От 1 нс до 1,6 с |
| Длительность фронта/спада | Быстрая – 1 нс, перестраиваемая – от 1 нс до 1,6 с |
| Амплитуда | Диапазон: от 50 мВ до 4 В (50 Ом) |
| Низкий уровень: От – 2 В до 1,95 В | |
| Высокий уровень: От -1,95 В до 2 В | |
| Произвольная форма и последовательный режим | |
| Диапазон частот | Определяется используемой частотой дискретизации |
| Частота дискретизации | От 10 МГц до 2 ГГц |
| Память | 512 кБ - стандартно |
| Минимальный размер сегмента | 384 байт |
| Разрешение по вертикали | 14 бит |
| Управление | Через ПО или порт управления последовательностью |
| Модуляция | |
| Виды модуляции | АМ (От 0,1 до 100 %), ЧМ , ГКЧ (лин.,лог., произвольное), FSK, PSК, ASK |
| Несущая АМ, ЧМ | синус |
| Модулирующая АМ, ЧМ | синус, меандр, треугольник |
| Общие данные | |
| Интерфейсы | USB (2 шт. – для управления и сохранения данных), LAN, GPIB, порт управления последовательностью |
| Дополнительные выходы | Маркеры, Синхронизация |
| Входы | Синхронизация, события, управление последовательностью, опорная частота, тактовая частота |
| Дисплей | TFT с подсветкой, разрешение 320x240, диагональ 4 “ |
| Напряжение питания | От 100 В до 240 В (± 15 %), 50 / 60 Гц |
| Потребляемая мощность | 150 ВА |
| Габаритные размеры | 315 × 88 × 395 мм |
| Масса | 4,5 кг |
| Условия эксплуатации | Температура: от 0 до + 40 °С, влажность: не более 85 % |
| Условия хранения | Температура: от - 40 до + 70 °С |
