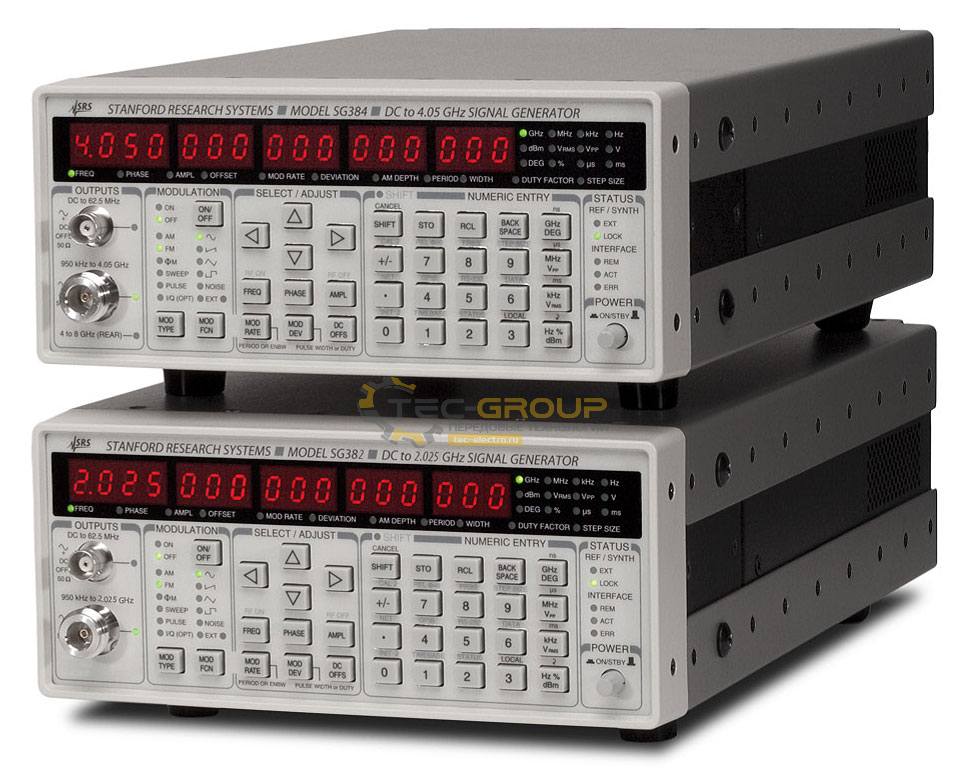

Генератор высокочастотных импульсов SG382


Генератор высокочастотных импульсов SG382
Логотип Stanford Research Systems
Доставка по всей России
Гарантийные обязательства
Производитель: Stanford Research Systems (США)
  • Описание
  • Характеристики
  • Комплектация
  • Диапазон частоты до 2 ГГц.
  • Разрешение частоты на выходе 1 мкГц.
  • Наличие стандартного опорного источника.
  • Опция рубидиевого опорного источника, аналогового I/Q входа.
  • Стробирующие сигналы на выходе.
  • Наличие модуляций ФМ, ГКЧ, АМ.
  • Удобные интерфейсы.
  • Низкий уровень фазового шума.

Генератор SG 382 качественно отличается от других моделей наличием дискретности в установке частот до 1мкГц при диапазоне до 8 ГГц. Прост и удобен в работе. Уровень сигнала на выходе колеблется от -110 дБм. Сразу же в комплектации с генератором идет широкий ассортимент разного типа модуляций. Прибор оснащен двумя выходами типа BNC и N.

Большую эффективность в работе обеспечит опция расширения полос частоты и дополнительный выход стробирующего сигнала прямоугольной формы. Прибор работает в частотном диапазоне до 2 ГГц. Не стоит забывать о наличии опция рубидиевого опорного источника и аналогового I/Q входа. Еще одним плюсом данной модели является низкий уровень фазового шума и удобный интерфейс, который значительно упрощает работу с генератором.

Выходная частота
Диапазон BNC-выход: DC … 62,5 МГц
N-выход: 950 кГц …2,025 ГГц
Дискретность установки 1 мкГц
Скорость перестройки <8 мс
Стабильность 1 × 10–11 (1 с девиация Аллана)
Погрешность установки <(10–18 + погрешность опорного генератора) × fC
BNC-выход
Выходной уровень 0,001 Вскз … 1 Вскз; разрешение <1 %
Смещение ±1,5 В; разрешение 5 мВ
Погрешность установки уровня ±5 %
Гармоники <–40 дБн
Выходное сопротивление 50 Ом
N-выход
Выходной уровень 0,7 мкВскз … 1 Вскз (< 4 ГГц)
Выходная мощность - 110 дБм … +13 дБм (< 4 ГГц); разрешение 0,01 дБм
Погрешность установки ± 1 дБм
Выходное сопротивление 50 Ом
КСВН ≤ 1,6
Спектральные характеристики на 1 ГГц
Фазовый шум -80 дБн/Гц при отстройке 10 Гц
-102 дБн/Гц при отстройке 1 кГц
-116 дБн/Гц при отстройке 20 кГц
-130 дБн/Гц при отстройке 1 МГц
Гармоники несущей < - 55 дБн (<+7 дБм, N-тип)
Негармонические составляющие < -65 дБн при отстройке < 10 кГц
< -75 дБн при отстройке > 10 кГц
Паразитная ЧМ 1 Гц (300 Гц … 3 кГц)
Паразитная АМ 0,006% (300 Гц … 3 кГц)
Установка фазы
Диапазон установки ± 360°
Дискретность установки 0,01º (DC … 100 МГц)
0,1º (100 МГц … 1 ГГц)
1,0º (1 ГГц … 8,1 ГГц)
Внутренний опорный генератор 10 МГц
Тип опорного генератора Стандартный OCXO Рубидиевый (опция 04)
Старение 5 х 10-8/год 1 х 10-9/год
Стабильность (0…45 °C) 2 х 10-9 1 х 10-10
Выход 10 МГц (задняя панель) Синус, 1,75 Впик-пик, 50 Ом
Внешний опорный генератор
Вход 10 МГц Входной уровень: 0,5 … 4 Впик-пик
Входной импеданс: 50 Ом
Внутренний источник модуляции
Формы сигналов Синус, пила, треугольник, меандр, импульс, шум
КНИ –80 дБн
Частотный диапазон 1 мкГц … 500 кГц (fC < 62,5 МГц);
1 мкГц … 50 кГц (fC > 62,5 МГц);
разрешение 1 мкГц
Выход 50 Ом; уровень: ± 1 В … полная девиация
Амплитудная модуляция
Коэффициент АМ 0 … 100 %
Ширина полосы модуляции > 100 кГц
Модуляционное искажение BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц)
N-тип: <3 % (fC < 62,5 МГц, fM = 1 кГц)
Источник Внутренний или внешний
Частотная модуляция
Девиация частоты 10 Гц … 1 МГц
Ширина полосы модуляции > 100 кГц
Модуляционное искажение < -70 дБ (fC = 1 ГГц, fM = fD = 20 кГц)
Источник Внутренний или внешний
Фазовая модуляция
Девиация 0 … 360°
Ширина полосы модуляции > 100 кГц
Модуляционное искажение < -70 дБ (fC = 1 ГГц, fM = fD = 20 кГц)
Источник Внутренний или внешний
Импульсная модуляция
Коэффициент закрытия в паузе 40 дБ (1 ГГц … 4 ГГц)
60 дБ (100 МГц … 1 ГГц)
75 дБ (DC … 100 МГц)
Время нарастания 20 нс
Источник Внутренний или внешний
Внешняя I/Q модуляция (опция 03)
Несущая частота 400 МГц … 2,025 ГГц
I/Q – вход N-тип на задней панели панели, 50 Ом
Ширина полосы модуляции 200 МГц
Выход стробосигналов (опция 01)
Выход SMA на задней панели, 50 Ом
Частотный диапазон Как и основной выход
Время установления <35 пс (20 % … 80 %)
Джиттер fC > 62,5 МГц <300 fs (1 кГц … 5 МГц полосы пропускания)
fC < 62,5 МГц <10–4 U.I. (1 кГц … 5 МГц полосы пропускания)
Выходной уровень 0,4 Впик-пик … 1 Впик-пик, смещение: ± 2 В
Разрешение: 5 мВ; погрешность: ± 5%
Совместимость ECL, PECL, RSECL, CML, LVDS, NIM
ГКЧ
Диапазон частот DC … 62,5 МГц (BNC выход)
950 кГц … 93,75 МГц;
89,0625 МГц … 192,188 МГц;
178,125 МГц … 384,375 МГц;
356,25 МГц … 768,75 МГц;
712,5 МГц … 1537,5 МГц;
1425 МГц … 3075 МГц;
2850 МГц … 6150 МГц;
5700 МГц … 8200 МГц
(в зависимости от модели и опции)
Разрешение > 1 Гц или 0,1 % от девиации
Источник Внутренний или внешний
Общие данные
Интерфейсы LAN, GPIB, RS-232
Габаритные размеры 216 х 89 х 330 мм
Напряжение питания 90…264 В, 47…63 Гц (90 Вт)
Масса 4,5 кг
  • Генератор SG382;
  • Сетевой шнур;
  • Руководство по эксплуатации.

Опции генератора SG382

  • RM2U-S – одиночный комплект для монтажа в стойку;
  • RM2U-D – двойной комплект для монтажа в стойку
  • Опция 01 - дополнительный выход стробирующих сигналов прямоугольной формы
  • Опция 03 - аналоговый вход внешней I/Q модуляции
  • Опция 04 - рубидиевый опорный генератор
