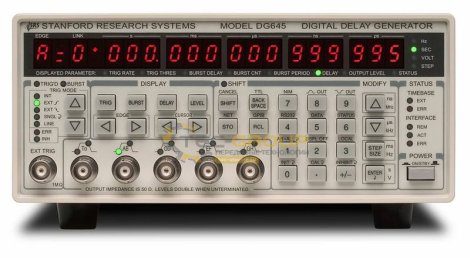

Генератор высокочастотных импульсов DG645


Генератор высокочастотных импульсов DG645
Логотип Stanford Research Systems
Доставка по всей России
Производитель: Stanford Research Systems (США)
  • Описание
  • Характеристики
  • Комплектация
  • 4 канала.
  • Наличие восьмиканального генератора задержки.
  • Возможность установки задержек 5 пс.
  • Частота синхроимпульсов до 10 МГц.
  • Время нарастания меньше 2 нс.
  • RS-232, GPІB, LAN.

Генератор импульсов DG645 давно пользуется популярностью за свою простоту и надежность.

Наличие восьмиканального генератора задержки и джиттера менее чем 25 псскз значительно упрощают работу с прибором.

Время нарастания меньше чем 2 нс.

Аппарат оснащен опциями термостатированного кварцевого или рубидиевого генератора.

Удобный и интуитивно понятный интерфейс является еще одним плюсом прибора.

Технические характеристики генератора DG 645:

Выходные параметры
Количество каналов 4 независимых импульсных выхода
Опция: 8 выходов задержки на задней панели
Диапазон задержки 0 … 2000 с
Разрешение 5 пс
Погрешность установки 1 нс + (погрешность ОГ х задержка)
Джиттер скз 25 пс + (джиттер ОГ x задержка)
Задержка запуска 85 нс (между входом внешней синхронизации и выходом Т0)
Импульс
Диапазон частот 100 мкГц … 10 МГц
Разрешение 1 мкГц
Режимы работы Непрерывный, одиночный, пакет
Время нарастания < 2 нс
Выходной уровень 0,5 … 5,0 В (выходной уровень + смещение < 6 В); выброс < 100 мВ
Погрешность установки уровня 5 % Uуст. + 100 мВ
Смещение ± 2 В
Пакетный режим Период повторения: 100 нс … 42,9 с
Число импульсов в пакете: 1 … 232
Выходной импеданс 50 Ом
Опорный генератор
Тип опорного генератора Стандартный Термостатированный (опция 4) Рубидиевый (опция 5)
Джиттер 1 × 10–8 1 × 10–11 1 × 10–11
Стабильность (20 … 30 °C) 2 × 10–6 1 × 10–9 1 × 10–10
Старение / год 5 × 10–6 2 × 10–7 5 × 10–10
Вход внешнего ОГ 10 МГц, > 0,5 Впик-пик, 1 кОм
Выход ОГ 10 МГц, 2 Впик-пик синус на 50 Ом
Внешняя синхронизация
Частота синхроимпульса DC … 10 МГц
Макс. уровень ± 3,5 В на постоянном токе
Наклон Синхронизация по нарастающему/спадающему фронту
Импеданс 1 МОм + 15 пФ
Каналы задержки 5 В (опция 01)
Число каналов 8 каналов на задней панели (T0, A, B, C, D, E, F, G и H)
Выходной уровень + 5 В CMOS/КМОП логика (выброс < 100 мВ) на 50 Ом
Время нарастания < 1 нс
Каналы задержки 30 В (опция 02)
Число каналов 8 каналов на задней панели (T0, A, B, C, D, E, F, G и H)
Выходной уровень 0 … 30 В на 1 МОм; 0 … 15 В на 50 Ом
Время нарастания < 5 нс
Комбинированные каналы (опция 03)
Число каналов 8 каналов на задней панели
Время нарастания < 1 нс
Импеданс 50 Ом
Комбинации каналов T0, AB, CD, EF, GH, (AB + CD), (EF + GH), (AB + CD + EF), (AB + CD + EF + GH)
Ускоритель фронта импульса (опция SRD1)
Время нарастания / спада < 100 пс / < 3 нс
Уровень / смещение 0,5 В … 5 В на 50 Ом / 0,8 В … 1,1 В
Общие данные
Напряжение питания 110В….240 В, 50 / 60 Гц 10
Габаритные размеры 216 х 89 х 330 мм
Масса 4 кг
Интерфейс GPIB, RS-232, LAN
Память Энергонезависимая, 9 ячеек для сохранения профилей настроек

Комплектация генератора Stanford Research DG645:

  • Генератор;
  • Сетевой шнур;
  • Руководство по эксплуатации;
  • Программное обеспечение.

Дополнительные опции генератора DG645:

  • Опция 01 для DG645 - генератор задержек
  • Опция 02 для DG645 - генератор задержек
  • Опция 03 для DG645 - генератор задержек
  • Опция 04 для DG645 - термостатированный опорный генератор
  • Опция 05 для DG645 - рубидиевый опорный генератор
  • Опция SRD1 - ускоритель нарастающего фронта импульса
