MPI-520 Измеритель параметров безопасности электроустановок

Главная / Электроизмерительные приборы / Измерители параметров электроустановок
Многофункциональный тестер Sonel MPI-520

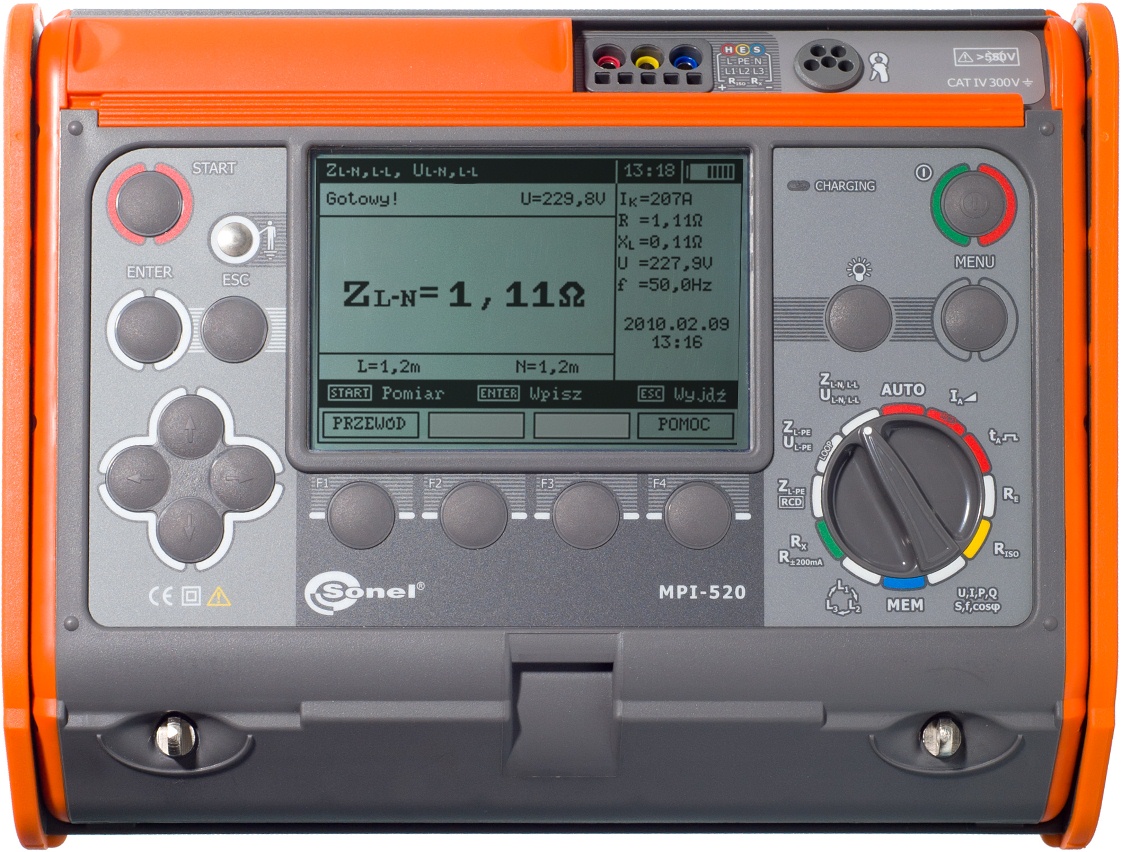

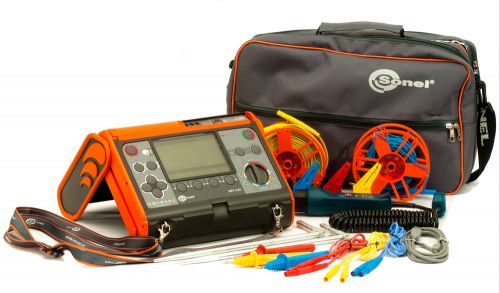

Комплект поставки Sonel MPI-520 Панель управления Sonel MPI-520 Многофункциональный тестер Sonel MPI-520
Многофункциональный тестер Sonel MPI-520
Логотип Sonel
Цена: 135 350 руб
135350 RUB
142 000 руб
   Бесплатная доставка
  Бесплатная поверка
Производитель: Sonel (Польша)
  • Описание
  • Характеристики
  • Комплектация
  • Документация
  • Аналоги
  • Видео

Измеритель параметров электробезопасности электроустановок MPI-520 – многофункциональный прибор, предназначенный для выполнения диагностики электрооборудования в соответствии со стандартами IEC 61557. MPI-520 предназначен для измерения сопротивления КЗ, параметров УЗО, сопротивления изоляции, сопротивления заземления, а также чередования фаз. Кроме того, устройство используется для измерения и регистрации переменного тока и напряжения, частоты и мощности.

Широкий спектр стандартных аксессуаров позволяет выполнять все необходимые измерения и испытания безопасности. Высоко профессиональный портативный аппарат оснащен внутренней памятью для хранения измеренных параметров.

Особенности тестера Sone MPI-520:

  • Измерение импеданса с 23A тока (44A фаза-фаза) - короткое замыкание резистора R = 10Ω,
  • Диапазон измерений: 95 ... 440 В, частота 45 ... 65 Гц,
  • Измерение параметров переходных сопротивлений контактов и проводников постоянным током с разрешением 0,01 Ω
  • Автоматический расчет короткого замыкания, обнаружение фазного напряжения и фаза-фаза напряжения,
  • Дополнительно оснащен UNI-вилкой Шуко для автоматического измерения, AGT адаптером на 3 сети измерения фазы.
  • Тестирование общих и селективных УЗО с номинальным дифференциальным током 10,30,100,300,500 и 1000mA. (АС, А и В).
  • Измерение сопротивления изоляции:
  • Испытательное напряжение 250В, 500В, 1000В,
  • Диапазон измерения до 3GΩ,
  • UNI-Schuko штекером для измерения изоляции,
  • Автоматическая разрядка после измерения,
  • Автоматическое измерение всех параметров 3,4,5-жильных кабелей при использовании дополнительного адаптера AUTO-ISO,
  • Акустические сигналы с 5 сек интервалами,
  • Измерение безопасности - защиты от перенапряжения.
  • Измерение сопротивления заземления.
  • Двунаправленное тестирование PE провод для непрерывного тока 200mA.
  • Автокалибровка измерительных проводов.
  • Тестирование последовательности фаз.
  • Память разделена на 10 банков памяти, каждый из которых содержит 99 ячеек памяти.
  • Индикатор заряда батареи.
  • AUTO-OFF функции.
  • USB интерфейс.
  • Короткое замыкание цикла измерения импеданса ZL-PE, ZL-N, ZL-L
  • Измерение с помощью 23/40A текущего диапазона измерений в соответствии с IEC 61557: 0,13 ... 1999,9 Ω

Технические характеристики измерителя MPI-520:

Измерение действующего значения напряжения переменного тока
Диапазон 0…299,9 В 300…500 В
Разрешение 0,1 В 1 В
Погрешность основная ± (2 %U + 6 е.м.р.) ± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение частоты
Диапазон 45,0…65,0 Гц
Разрешение 0,1 Гц
Погрешность основная ± (0,1% f + 1 е.м.р.)
Диапазон напряжения 50…500В
Измерение переменного тока (True RMS)
Диапазон 0,0…99,9 мА 100…999 мА 1,00…9,99 A 10,0…99,9 A 100…400 A
Разрешение 0,1 мА 1 мА 0,01 A 0,1 A 1 A
Погрешность основная ± (5% I + 3 е.м.р.) ± (5% I +5 е.м.р.)
Номинальная частота сети fn 50 Гц, 60 Гц
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
Диапазон [Вт], [ВА], [вар] 0,00…99,9 100…999 1,00…9,99 к 10,0 к…99,9 к 100 к…200 к
Разрешение [Вт], [ВА], [вар] 0,1 1 0,01 к 0,1 к 1 к
Погрешность основная ± (7% S + 3 е.м.р.) ± (7% S + 5 е.м.р.)
Диапазон напряжения 0…500 В
Диапазон тока 0…400 A
Номинальная частота сети fn 50 Гц, 60 Гц
Число фаз измеряемой цепи 1
Диапазон отображения cos φ 0,00..1,00 (разрешение 0,01)
Измерение полного сопротивления петли Zs
Диапазон 0...19,99 Ом 20,0...199,9 Ом 200...1999 Ом
Разрешение 0,01 Ом 0,1 Ом 1 Ом
Погрешность основная ± (5% Zs + 3 е.м.р.)
Номинальное напряжение работы UnL-N / UnL-L 110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
Рабочий диапазон напряжений 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45 ... 65 Гц
Максимальный ток (для 415 В) 41,5 А (10 мс)
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон 0...19,99 Ом
Разрешение 0,01 Ом
Погрешность основная ± (5% Zs + 5 е.м.р.) от Zs
Расчет и отображение для Zs
Измерение ожидаемого тока короткого замыкания I k
Диапазон 0,055…1,999 A 2,00…19,99 A 20,0…199,9 A 200…1999 A 2,00…19,99 кA 20,0…40,0 кA
Разрешение 0,001 A 0,01 A 0,1 A 1 A 0,01 кA 0,1 кA
Основная погрешность Определяется по основной погрешности полного
сопротивления петли короткого замыкания
Измерение сопротивления петли короткого замыкания Zs
Диапазон отображения 0…19,99 Ом 20,0…199,9 Ом 200…1999 Ом
Разрешение 0,01 Ом 0,1 Ом 1 Ом
Основная погрешность ± (6% Zs+ 10 е.м.р.) ± (6% Zs+ 5 е.м.р.)
Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA +
Номинальное рабочее напряжение Un 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений 95…270 В
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45…65 Гц
Контроль правильности соединения зажима PE при помощи электрода касания +
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон отображения 0..19,99 Ом
Разрешение 0,01 Ом
Основная погрешность ± (6% Zs+ 10 е.м.р.)
Расчет и отображение для величины Zs
Показания тока короткого замыкания Iк
Диапазон отображения 0,058…1,999 A 2,00…19,99 A 20,0…199,9 A 200…1999 A 2,00…19,99 кA 20,0…40,0 кA
Разрешение 0,001 A 0,01 A 0,1 A 1 A 0,01 кA 0,1 кA
Основная погрешность Определяется по основной погрешности полного
сопротивления петли короткого замыкания
Измерение параметров отключения УЗО
Номинальное напряжение работы Un 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений 95…270 В
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45…65 Гц
Измерение времени отключения tA УЗО выключателя общего типа
Установка кратности 0,5 IΔn 1 IΔn 2 IΔn 5 IΔn
Диапазон измерения 0..300 мс 0…150 мс 0…40 мс
Разрешение 1 мс
Основная погрешность ± (2% tA+ 2 е.м.р.)
Измерение времени отключения tA УЗО выключателя селективного типа
Установка кратности 0,5 IΔn 1 IΔn 2 IΔn 5 IΔn
Диапазон измерения 0..500 мс 0…200 мс 0…150 мс
Разрешение 1 мс
Основная погрешность ± (2% tA+ 2 е.м.р.)
Измерение сопротивления защитного заземления RE
Выбранный номинальный ток выключателя 10 мА 30 мA 100 мA 300 мA 500 мA 1000 мA
Диапазон измерения 0,01 кОм ..5,00 кОм 0,01 кОм ..1,66 кОм 1 Ом..500 Ом 1 Ом..166 Ом 1 Ом..100 Ом 1 Ом..50 Ом
Разрешение 0,01 кОм 1 Ом
Ток измерения 4 мА 12 мА 40 мA 120 мA 200 мA 400 мA
Основная погрешность 0…+10% RE ± 8 е.м.р. 0…+10% RE ± 5 е.м.р. 0…+5% RE ± 5 е.м.р.
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
Диапазон 0..9,9 В 10..99,9 В
Разрешение 0,1 В
Номинальный ток 0,4*IΔn
Основная погрешность 0..10% UB ± 5 е.м.р. 0..15% UB
Измерение тока отключения IA для синусоидального дифференциального тока
Выбранный номинальный ток выключателя 10 мA 30 мA 100 мA 300 мA 500 мA 1000 мA
Диапазон измерения 3,3..10,0 мA 9,0..30,0 мA 33..100 мA 90..300 мA 150..500 мA 330..1000 мA
Разрешение 0,1 мA 1 мA
Ток измерения 0,3 × IΔn..1,0 × IΔn
Основная погрешность ± 5% IΔn
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки +
Время протекания тока измерения макс. 3200 мс
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателя 10 мA 30 мA 100 мA 300 мA 500 мA
Диапазон измерения 4,0..20,0 мA 12,0..30,0 мA 40..140 мA 120..420 мA 200..700 мA
Разрешение 0,1 мA 1 мA
Ток измерения 0,35 × IΔn..2,0 × IΔn 0,35 × IΔn..1,4 × IΔn
Основная погрешность ± 10 % IΔn ±10 % IΔn
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки +
Время протекания тока измерения макс. 3200 мс
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока
Выбранный номинальный ток выключателя 10 мA 30 мA 100 мA 300 мA 500 мA
Диапазон измерения 4,0..20,0 мA 12..60 мA 40..200 мA 120..600 мA 200..1000 мA
Разрешение 0,1 мA 1 мA
Ток измерения 0,2 × IΔn..2,0 × IΔn
Основная погрешность ± 10 % IΔn
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки +
Время протекания тока измерения макс. 5040 мс
Измерение сопротивления заземляющего устройства ( RE)
Диапазон 0,00…9,99 Ом 10,0…99,9 Ом 100…999 Ом 1,0…1,99 кОм
Разрешение 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм
Основная погрешность ± (2% RE+ 4 е.м.р.) ± (2% RE+ 3 е.м.р.)
Измерительное напряжение 25 В или 50 В RMS
Измерительный ток 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц)
Блокирование измерения при напряжении помех UN>24 В +
Максимальное напряжение помех (измерение) UNmax =100 В
Максимальное сопротивление вспомогательных зондов 50 кОм
Измерение сопротивления вспомогательных зондов RH, RS
Диапазон 000…999 Ом 1,00…9,99 кОм 10,0…50,0 кОм
Разрешение 1 Ом 0,01 кОм 0,1 кОм
Основная погрешность ± (5% (RS+RE+RH) + 3 е.м.р.)
Измерение напряжения помех
Внутреннее сопротивление около 100 кОм
Диапазон отображения 0..100 В
Разрешение 1 В
Основная погрешность ± (2% U + 3 е.м.р.)
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон 0,00…19,99 Ом 20,0…199,9 Ом 200…400 Ом
Разрешение 0,01 Ом 0,1 Ом 1 Ом
Основная погрешность ± (2% R + 3 е.м.р.)
Напряжение на открытых зажимах 4…9 В
Исходящий ток при R  мин. 200 мA
Компенсация сопротивления измерительных проаодников +
Измерение двунаправленным током +
Измерение активного сопротивления малым током
Диапазон 0,00…199,9 Ом 200…2000 Ом
Разрешение 0,1 Ом 1 Ом
Основная погрешность ± (3% R + 3 е.м.р.)
Напряжение на открытых зажимах 4…9 В
Исходящий ток
Звуковой сигнал для измеряемого сопротивления
Компенсация сопротивления измерительных проводов +
Измерение сопротивления изоляции
Диапазон отображения для Un= 50В 0…1999 кОм 2,00…19,99 MОм 20,0…199,9 MОм 200…250 MОм
Разрешение 1 кОм 0,01 MОм 0,1 MОм 1 MОм
Основная погрешность ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)] - для адаптеров WS-03 и WS-04
Диапазон отображения для Un= 100В 0…1999 кОм 2,00…19,99 MОм 20,0…199,9 MОм 200…500 MОм
Разрешение 1 кОм 0,01 MОм 0,1 MОм 1 MОм
Основная погрешность ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)] - для адаптеров WS-03 и WS-04
Диапазон отображения для Un= 250В 0…1999 кОм 2,00…19,99 MОм 20,0…199,9 MОм 200…999 MОм
Разрешение 1 кОм 0,01 MОм 0,1 MОм 1 MОм
Основная погрешность ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)] - для адаптеров WS-03 и WS-04
Диапазон отображения для Un= 500В 0…1999 кОм 2,00…19,99 MОм 20,0…199,9 MОм 200…999 MОм 1,00…2,00 ГОм
Разрешение 1 кОм 0,01 MОм 0,1 MОм 1 MОм 0,01 ГОм
Основная погрешность ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)] - для адаптеров WS-03 и WS-04 ± (4% RISO+ 6 е.м.р.)
[± (5% RISO+ 8 е.м.р.)] - для адаптеров WS-03 и WS-04
Диапазон отображения для Un= 1000В 0…1999 кОм 2,00…19,99 MОм 20,0…199,9 MОм 200…999 MОм 1,00…3,00 ГОм
Разрешение 1 кОм 0,01 MОм 0,1 MОм 1 MОм 0,01 ГОм
Основная погрешность ± (3% RISO+ 8 е.м.р.) ± (4% RISO+ 6 е.м.р.)
Напряжения измерения 50 В, 100 В, 250 В, 500, 1000 В
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]) - 0 + 10% от установленной величины
Обнаружение опасного напряжения перед началом измерения +
Разряд емкости измеряемого объекта +
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления +
Измерение напряжения на разъемах +RISO, -RISO в диапазоне 0..440 В
Измерительный ток
Последовательность фаз
Указания последовательности фаз: прямая, обратная +
Диапазон напряжений сети UL-L 95…500 В (45…65 Гц)
Отображение величины межфазных напряжений +
Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения -20…+70°C
Температура рабочая 0…+50°C
Время до самовыключения 120 секунд
Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек) >2000
Память результатов измерения 990 ячеек, 57500 результатов
Интерфейс USB
Общие данные
Габариты 288 x 223 x 75 мм
Масса Около 2,2 кг

Комплектация тестера параметров безопасности электроустановок Sonel MPI-520:

  • Измеритель MPI-520
  • Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой "СТАРТ";
  • Провод измерительный 1,2м с разъемами "банан" голубой;
  • Провод измерительный 1,2м с разъемами "банан" желтый;
  • Провод измерительный 1,2м с разъемами "банан" красный;
  • Провод измерительный 25 м на катушке с разъемами "банан" красный;
  • Провод измерительный 50м на катушке с разъемами "банан" желтый;
  • Зонд измерительный для забивки в грунт 30 см;
  • Зонд острый с разъемом "банан" красный;
  • Зонд острый с разъемом «банан» голубой;
  • Зонд острый с разъемом «банан» желтый;
  • Зажим «Крокодил» изолированный жёлтый K02;
  • Зажим «Крокодил» изолированный красный K02;
  • Кабель последовательного интерфейса USB;
  • Кабель сетевой;
  • Зарядное устройство для аккумуляторов Z7;
  • Адаптер автомобильный (12В);
  • Аккумуляторная батарея NiMH SONEL-07 4,8V;
  • Комплект ремней "Свободные руки";
  • Футляр L1.
НаименованиеПроизводительФотоЦена
Измеритель параметров сети MFT1835

 Megger

 73 900 руб
C.A 6115 многофункциональный тестер

 CHAUVIN ARNOUX

 по запросу
Fluke 1654B Многофункциональный электрический тестер

 FLUKE

 120 000 руб

Обсуждение: MPI-520 Измеритель параметров безопасности электроустановок
Об этом товаре отзывов пока нет. Будьте первым.


Оставьте свой отзыв о товаре MPI-520 Измеритель параметров безопасности электроустановок.

Имя

Тема

E-mail (Не будет отображен на сайте)

Текст сообщения

code
