MPI-505 Измеритель параметров электробезопасности установок

Главная / Электроизмерительные приборы / Измерители параметров электроустановок

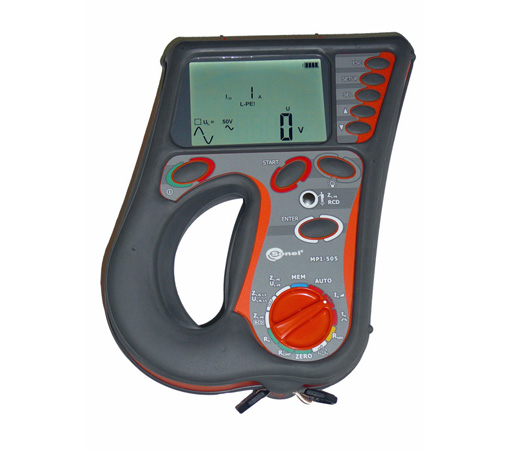

MPI-505 Измеритель параметров электробезопасности установок

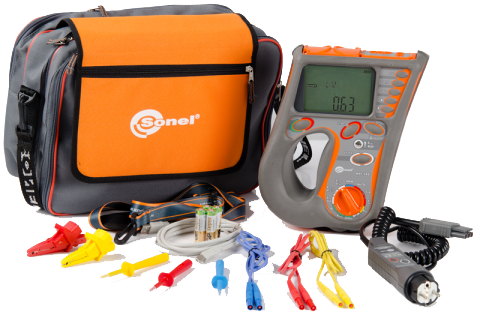

Комплект поставки Sonel MPI-505 Sonel MPI-505 MPI-505 Измеритель Sonel MPI-505 MPI-505 Измеритель параметров электробезопасности установок
MPI-505 Измеритель параметров электробезопасности установок
Логотип Sonel
Цена: 112 140 руб
112140 RUB
   Бесплатная доставка
  Бесплатная поверка
Производитель: Sonel (Польша)
  • Описание
  • Характеристики
  • Комплектация
  • Документация
  • Аналоги

Измеритель параметров безопасности электроустановок MPI-505 даёт возможность реализовывать широкий спектр измерительных операций. В частности, посредством его использования можно измерять многие значения, а именно параметры петли короткого замыкания (это, прежде всего, величины активного, реактивного и полного сопротивлений, а также тока), сопротивление изоляции с максимальной величиной до 3 ГОм, размер переходных сопротивлений проводников и контактов, а также время срабатывания и рабочий ток устройств защитного отключения. Кроме того, тестер марки Sonel MPI-505 позволяет точно, быстро и качественно определять последовательность чередования фаз и их перекоса относительно напряжения. Предлагаемый прибор имеет память для хранения результатов проведённых измерений размером на 990 ячеек. Универсальный USB-интерфейс позволяет пользователю легко передать данные на компьютер.

Технические характеристики тестера Sonel MPI-505:

Измерение действующего значения напряжения переменного тока
Диапазон Разрешение Погрешность основная
0…440 В 1 В ± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557 0,13...1999 Ом (для измерительного провода 1,2 м)
Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом
Номинальное напряжение работы UnL-N / UnL-L 115/200 В, 220/380 В, 230/400 В, 240/415 В
Рабочий диапазон напряжений 100 ... 264 В (для ZL-PE и ZL-n) или 100 ... 440 В (для ZL-L)
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45 ... 65 Гц
Максимальный ток (для 400 В): 40 А (10 мс)
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs (Расчет и отображение для Zs
Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом ± (5% Zs + 5 е.м.р.) от Zs
Измерение ожидаемого тока короткого замыкания Ik
Диапазон Разрешение Основная погрешность
0,055…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557 0,50...1999 Ом (для измерительного провода 1,2 м)
Диапазон отображения Разрешение Основная погрешность
0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
200…1999 Ом 1 Ом
Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA
Номинальное рабочее напряжение Un 115 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений 100…264 В
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45…65 Гц
Контроль правильности соединения зажима PE при помощи электрода касания
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs (Расчет и отображение для величины Zs
Диапазон отображения Разрешение Основная погрешность
0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом ± (6% Zs + 5 е.м.р.) от Zs
Показания тока короткого замыкания Iк
Диапазон отображения Разрешение Основная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…24,0 кA 0,1 кA
Измерение параметров отключения УЗО
Номинальное напряжение работы Un 115 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений 100…264 В
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45…65 Гц
Измерение времени отключения tA УЗО
Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
Измерение сопротивления защитного заземления RE
Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
Диапазон Разрешение Номинальный ток Основная погрешность
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB
Измерение тока отключения IA для синусоидального дифференциального тока
Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3×IΔn..1,0×IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения макс. 3200 мс
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,35×IΔn..2,0×IΔn ± 10 % IΔn
30 мA 12,0..30,0 мA 0,35×IΔn..1,4×IΔn ±10 % IΔn
100 мA 40..140 мA 1 мA
300 мA 120..420 мA
500 мA 200..700 мA
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения макс. 3200 мс
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4 0,12...400 Ом
Диапазон Разрешение Основная погрешность
0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
20,0…199,9 Ом 0,1 Ом
200…400 Ом 1 Ом
Напряжение на открытых зажимах 4…9 В
Исходящий ток при R  мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током
Измерение активного сопротивления малым током
Диапазон Разрешение Основная погрешность
0,00…199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
200…1999 Ом 1 Ом
Напряжение на открытых зажимах 4…9 В
Исходящий ток
Звуковой сигнал для измеряемого сопротивления
Компенсация сопротивления измерительных проводов
Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2 для UN = 100 В: 100 кОм...500 Момдля UN = 250 В: 250 кОм...1 ГОмдля UN = 500 В: 500 кОм...2 ГОмдля UN = 1000 В: 1 МОм...3 ГОм
Диапазон отображения для Un= 100В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…500 MОм 1 MОм
Диапазон отображения для Un= 250В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…999 MОм 1 MОм
Диапазон отображения для Un= 500В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…999 MОм 1 MОм
1,00…2,00 ГОм 0,01 ГОм
Диапазон отображения для Un= 1000В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…999 MОм 1 MОм
1,00…3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
Напряжения измерения 100 В, 250 В, 500, 1000 В
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]) - 0 + 10% от установленной величины
Обнаружение опасного напряжения перед началом измерения
Разряд емкости измеряемого объекта
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления
Измерение напряжения на разъемах +RISO, -RISO в диапазоне 0..440 В
Измерительный ток
Последовательность фаз
Указания последовательности фаз прямая, обратная
Диапазон напряжений сети UL-L 100…440 В (45…65 Гц)
Отображение величины межфазных напряжений
Общие данные
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Температура хранения -20…+60°C
Температура рабочая 0…+40°C
Время до самовыключения 120 секунд
Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек) >2000
Память результатов измерения 990 ячеек, 3500 результатов
Интерфейс USB
Габариты 260x190x60 мм
Масса около 2,2 кг

Комплектация измерителя параметров электробезопасности Sonel MPI-505:

  • Измеритель MPI-505;
  • Руководство по эксплуатации.
