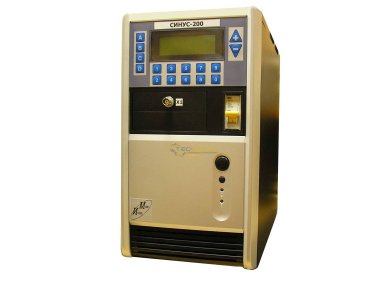

Нагрузочный комплект Синус-200 для испытания автоматических выключателей синусоидальным напряжением

Главная / Испытательное оборудование / Диагностика релейной защиты и автоматики / Тестирование первичным током

Цена: 107 800 руб

107800 RUB

Доставка по всей России

Гарантийные обязательства

Описание
Характеристики
Комплектация
Документация

Нагрузочный комплект Синус-200 используют для проверки работоспособности множества автоматизированных выключателей, показатели токов работы которых не превышают 200 ампер. Чаще всего такие элементы наблюдаются в автоматизированных проектах. Силовая часть, которой оборудован ИНТЕРМИКС Синус-200, собрана на БТИЗ-транзисторах, и имеет возможность корректировки испытательных токов при помощи ШИМ. Управление данными величинами возложено на микроконтроллер и программные средства. Особенности прибора включают в себя:

синусоидальный ток тестирования частотой в 50 герц;
наличие крупного дисплея;
используется компьютерный корпус;
получило все соответствующие разрешения и аттестаты испытательных устройств.

Чаще всего нагрузочный комплект Синус-200 используют в тестировании автоматических выключателей до 16 ампер. В тепловых прерывателях максимальные показатели тока составляют 63 ампера. Устройство ИНТЕРМИКС Синус-200 применяется для тонкой доводки реле РТ-80 и им подобных. Максимальный рабочий ток составляет 200 А, но воздействовать на устройство он может только кратковременно. Питание осуществляется через электрическую сеть или переносной источник питания напряжением 22 В.

Технические характеристики нагрузочного комплекта Синус-200:

Максимальное значение мощности, потреблямой из сети:
Диапазон регулирования и измерения испытательного тока	2-200 А
Диапазон задания и измерения длительности протекания тока в кратковременном режиме	0,02-2,54 с
в длительном режиме	0,02-999,99 с
Максимальное значение длительности испытательного тока I=20 А	300 с
Максимальное значение длительности испытательного тока, I=100-200 A	60 с
Максимальное значение тока, потребляемого из сети	20 A
Напряжение питающей сети	220+/-22 В
в кратковременном режиме, при (Iмакс = 200 А)	4,4 кВА
в длительном режиме, при (Iмакс = 20 А)	0,4 kBА
Приведенная погрешность измерения силы испытательного тока не более	+/-3%
Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.	+/-3%
Габаритные размеры и масса комплекта:
длина	500 мм
ширина	200 мм
высота	400 мм
масса	18 кг

Стандартная комплектация:

Измеритель и задатчик тока синусоидальной формы СИНУС-200;
Провод силовой 1 м сечением 4 мм2;
Провод питающий 2x2.5 мм2;

Руководство по эксплуатации испытательного комплекта СИНУС-200
