• Стационарный, цифровой осциллограф-анализатор.
• Два канала.
• Пропускная полоса 600 МГц.
• Дискретизационная частота 5 ГГц.
• 14 Мточек памяти на канал.
• Функции фронтальной сихронизации, по длительности импульса, по видеосигналу, по условиям последовательных шин.
• Работает в режимах БПФ, автоизмерений, курсорных измерений.
• Встроенный анализатор БПФ.
• Цветной дисплей.
• мVGA, LAN RS-232, GPIB как опция и USB-интерфейсы.

Преимуществами цифровых осциллографов серии Rigol DS6*** является использование в их работе режима сегментированной памяти, который позволяет выделить интересующую область сигнала в виде кадра, что помогает при сборе и записи данных в память, объем которой до 180 тысяч кадров для дальнейшего воспроизведения их и анализирования.

В осциллографах Rigol DS6*** содержится развитая система синхронизации, которая позволяет осуществить запуски исходя из различных условий, также важно наличие полного набора инструментов для синхронизации и декодирования потоков последовательных данных, таких как I2C, UART/RS-232, SPI, CAN, FlexRay и USB.

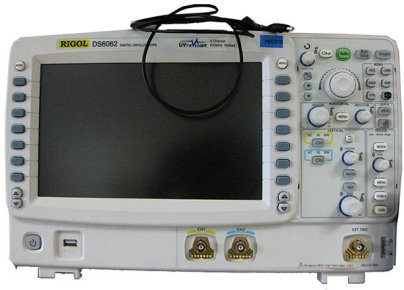

В сборке таких осциллографов, как Rigol DS6064, Rigol DS6102,Rigol DS6104 предусмотрено наличие USB-порта на передней панели, чтобы подключать внешние накопители, и на задней панелии имеются два USB-порта, чтобы соединяться с компьютером или принтером.

Помимо этого, на задней панели предусмотрено расположение двух разъемов ввода-вывода для опорных сигнала синхронизации, Ethernet-порт и VGA-выход.

Программное обеспечение в комплекте поставок осциллографа Rigol DS6104 позволит осуществить управление прибором на дистанциях и поможет сохранять осциллограммы, анализировать и документировать результаты измерений.

Совместимость осциллографов серии Rigol DS6*** с классом С стандарта LXI позволит использование этих приборов в автоматизированных измерительных системах.

Отображению исследуемых сигналов и результатов измерений способствует оснащение осциллографов яркими цветными жидкокристаллическими дисплеями с диагональю 10,1 дюймов (26 см) и WVGA-разрешением 16:9, с 800х480 точками и 14х8 делениями.

Плюсы есть и в том, что осуществление питания осциллографов Rigol DS6*** может быть как от сети с переменным током, так и от встроенной аккумуляторной батареи.

Размеры осциллографов 400 х 255 х 124 мм, а его масса не больше четырех килограмм.

Среди функциональных возможностей осциллографов серии Rigol DS6*** можно выделить инновационную технологию Ultra Vision, определение пробника автоматически, регулируемую яркость каналов (на 256 уровней), автоматическую настройку на сигнал.

Можно подчеркнуть и расширение возможностей запуска, содержащими дополнительные возможности по синхронизации и декодированию потока данных: SPI, I2C, RS-232-UART, CAN, FlexRay и USB.

Предоставлены также 22 функции автоматических измерений, что включает также статистическую обработку, курсорные измерения; важно также наличие режима записи и воспроизведения осциллограмм в режиме реального времени, встроенной функции анализатора спектра (на основе БПФ), расширенной математической функции, системы фильтрации, осуществляемой в реальном времени (режективной, полосовой, ФНЧ, ФВЧ).

Осциллометр поддерживает флэш-накопители и принтеры PictBridge, удаленный доступ к прибору, имеет встроенную память 1 Гб и содержит функцию встроенного помощника и работает как минимум в течение двух часов в полевых условиях, если используется литиевая батарея (опционально).
