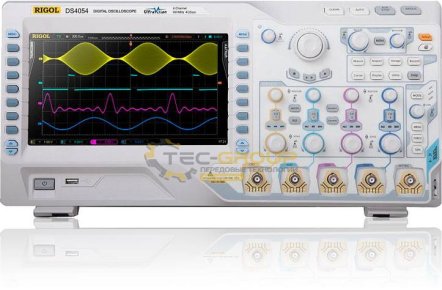

Основные параметры
|
|
Число каналов
|
4 |
|
Регистрация кадров
|
200 000 кадров
|
|
Дискретизация
|
|
Режим дискретизации
|
Реальное время
|
|
Частота дискретизации
|
4 Гвыб/сек (1 канал)
|
| 2 Гвыб/сек (объединение каналов) |
|
Пик-детектор
|
250 пс (1 канал)
|
| 500 пс (объединение каналов) |
|
Усреднение
|
Количество усредняемых точек: 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 или 8192
|
|
Глубина записи
|
Один канал: авто, 14К, 140К, 1,4М, 14М и 140М выборок
|
| Два канала: 7К, 70К, 700К, 7М и 70М выборок |
|
Вход
|
|
Связь по входу
|
AC, DC и GND
|
|
Входное сопротивление
|
(1 МОм ± 1%)ǁ (14 пФ±3 пФ) или 50 Ом ±1,5%
|
|
Пробники
|
0,01Х – 1000Х шаг 1-2-5
|
|
Максимальное входное напряжение
|
CAT I 300 Вскз, CAT II 100 Вскз, динамическое перенапряжение 1000 Впик
|
| с RP2200 10:1 CAT II 300 Вскз |
| с RP3300 10:1 CAT II 300 Вскз |
| с RP3500 10:1 CAT II 300 Вскз |
| с RP5600 10:1 CAT II 300 Вскз |
|
Система горизонтального отклонения
|
|
Временная развертка
|
1 нс/дел… 50 с/дел
|
|
Точность
|
Не более ± 4 ppm
|
|
Временной дрейф
|
Не более 2 ppm
|
|
Задержка сигнала
|
Более 1 длительности экрана;
|
| 1 с… 1000 с |
|
Режимы
|
Y-T, X-Y, roll, отложенный
|
|
Скорость захвата осциллограмм
|
110000 осциллограмм/с
|
|
Система вертикального отклонения
|
|
Полоса пропускания (-3 дБ)
|
500 МГц
|
|
Вертикальное разрешение
|
8 бит
|
|
Чувствительность
|
1 мВ/дел… 5 В/дел (1 МОм)
|
| 1 мВ/дел… 1 В/дел (50 Ом) |
|
Смещение
|
1 мВ/дел… 120 мВ/дел: ±1,2 В
В
|
| 125 мВ/дел… 1 В/дел: ±12 В (50 Ом) |
| 1 мВ/дел… 225 мВ/дел: ±2 |
| 230 мВ/дел… 5 В/дел: ±40 В (1 МОм) |
|
Ограничение по полосе
|
20 МГц/100 МГц/200 МГц |
|
Разрешение по низкой частоте
|
Менее 5 Гц
|
|
Время нарастания
|
700 пс
|
|
Точность установки коэффициента усиления
|
±2%
|
|
Развязка между каналами
|
Более 40 дБ
|
|
Система запуска (триггер)
|
|
Уровень установки
|
Внутренний: ±6 div от центра экрана
|
| Внешний: ±0,8 В |
|
Режимы запуска
|
Авто, ждущий, однократный
|
|
Фронт
|
|
Тип запуска
|
Возрастание, убывание, возрастание+убывание
|
|
Импульс
|
|
Импульсный режим
|
Положительная/отрицательная длительность импульса (больше чем, меньше чем, в заданном интервале)
|
|
Диапазон длительности импульса
|
4 нс… 4 с
|
|
Длительность фронта
|
|
Режимы запуска
|
Положительный/отрицательный фронт (больше чем, меньше чем, в заданном интервале)
|
|
Установка времени
|
10 нс… 1 с
|
|
Полярность
|
Положительная/отрицательная
|
|
Диапазон длительности импульса
|
2 нс… 4 с
|
|
Видео
|
|
Стандарты
|
NTSC, PAL или SECAM; 480р, 576р, 720р, 1080р и 1080I
|
|
Логическое состояние
|
|
Установка состояния
|
H, L, X, задний фронт, передний фронт
|
|
RS-232/UART
|
|
Установки
|
Старт, ошибка, проверка ошибки, задний фронт
|
|
Бодовая скорость
|
2400. 4800, 9600, 19200, 38400, 57600, 115200, пользовательская установка
|
|
Информационные биты
|
5 бит, 6 бит, 7 бит, 8 бит
|
|
I2C
|
|
Условия запуска
|
Старт, рестарт, стоп, пропущенному АСК, данные A&D
|
|
Адресные биты
|
7 бит, 10 бит
|
|
Диапазон адресов
|
0… 119, 0… 1023
|
|
Длительность байтов
|
1… 5
|
|
SPI
|
|
Условия запуска
|
CS, таймаут
|
|
Таймаут
|
100 нс… 999 нс
|
|
Информационные биты
|
4… 32 бит
|
|
Установка строки данных
|
H, L, X
|
|
Фронт синхроимпульса
|
Передний/задний
|
|
CAN
|
|
Тип сигнала
|
Rx, Tx, CAN_H, CAN_L, дифференциальный
|
|
Условия запуска
|
SOF, EOF, Frame type, Frame error
|
|
Бодовая скорость
|
10 kbps, 20 kbps, 33,3 kbps, 50 kbps, 62,5 kbps, 83,3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, пользовательская
|
|
Выборочная точка
|
5%... 95%
|
|
Тип окна (Frame type)
|
Данные, удаленный, ошибка, перегрузка
|
|
Тип ошибки
|
Bit Fill, Answer error, Check Error, Format Error, Radom Error
|
|
FlexRay
|
|
Бодовая скорость
|
2,5 Мб/с, 5 Мб/с, 10 Мб/с
|
|
Условия запуска
|
Frame, Symbol, Error, TSS
|
|
USB (опция)
|
|
Сигнальная скорость
|
Низкая, полная
|
|
Условия запуска
|
SOP, EOP, RC, Suspended, ExitSuspended
|
|
Измерения
|
|
Курсорные
|
∆V, ∆T, 1/T
|
|
Автоматические
|
Максимум, минимум, пиковые, высокий уровень, низкий уровень, амплитуда, среднее, СКЗ, выброс, отрицательный выброс, частота, период, время нарастания/спада, длительность положительного/отрицательного импульса, скважность положительных/отрицательных импульсов, задержка А∼В⌈, задержка А∼В⌉, фаза А∼В⌈, фаза А∼В⌉
|
|
Число отображаемых измерений
|
Одновременно 5
|
|
Статистические измерения
|
Средн, макс, мин, девиация, N измерений
|
|
Частотомер
|
Аппаратно реализованный 6-разрядный частотомер
|
|
Математические функции
|
|
Осциллограмма
|
А+В, А-В, А*В, А/В, FFT (БПФ), пользовательские
|
|
Операции
|
Операции, логические операции
|
|
Окна БПФ
|
Прямоугольное, Ханнинга, Хэмминга, Блэкмена
|
|
Показ БПФ
|
Разделенный, полноэкранный
|
|
Вертикальная шкала БПФ
|
Линейная СКЗ, dBV СКЗ
|
|
Масштабирование
|
|
Логические операции
|
И, ИЛИ, НЕТ, исключающее ИЛИ
|
|
Математические функции
|
Интегрирование, дифференцирование, логарифм, экспонента, квадратный корень, синус, косинус, тангенс
|
|
Число шин для декодирования
|
2
|
|
Тип декодирования
|
Параллельное (стандартно), RS-232/UART (опционально), I2C (опционально), CAN (опция), FlexRay (опция)
|
|
Дисплей
|
|
Тип
|
9 дюймов (23 см) TFT LCD
|
|
Разрешение
|
800х400 точек
|
|
Цвета
|
160000 цветов
|
|
Персистенция
|
Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечная
|
|
Тип дисплея
|
Точки, векторы
|
|
Интерфейсы
|
|
Стандартные порты
|
2хUSB-host, USB-device, LAN, VGA, 10 МГц ввод/вывод, вывод Aux (выход триггера, крутой фронт, годен/не годен, калибратор, земля-GND)
|
|
Общие данные
|
|
Напряжение/мощность
|
|
Напряжение
|
100 – 120 В/50 Гц/60 Гц/400 Гц
|
| 100 – 240 В/50 Гц/60 Гц |
|
Мощность
|
Максимум 120 Вт
|
|
Предохранитель
|
3 А, 250 В
|
|
Условия окружающей среды
|
|
Температура
|
Рабочая: 0… +50°С
Хранения: -20… +70°
|
|
Охлаждение
|
Принудительное, при помощи вентилятора
|
|
Влажность
|
До +35°С: ≤90% относительной влажности
|
| +35... +50°С: ≤60% относительной влажности |
|
Высота
|
Рабочая: до 3000 м
|
| Хранения: до 15000 м |
|
Массо-габаритные характеристики
|
|
Габариты
|
440х218х130 мм
|
|
Масса
|
Без упаковки: 4,8±0,2 кг
|
| С упаковкой: 7,1±1 кг |
|
Межкалибровочный интервал
|
|
Рекомендуемый
|
1 год
|
|
Соответствие стандартам
|
|
ЭМС
|
2004/108/EC
|
| Стандарт EN 61326-1: 2006 |
| EN 61326-2-1: 2006 |
|
Безопасность
|
UL 61010-1: 2004;
|
| CAN/CSA-C22.2 NO.
61010-1-2004; |
| EN 61010-1: 2001; |
| IEC 61010-1: 2001 |
