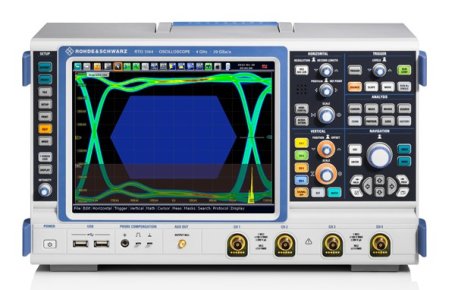

Система вертикального отклонения
|
|
Количество каналов
|
4
|
|
Полоса пропускания (на уровне -3 дБ) при 50 Ом
|
4 ГГц
|
|
Время нарастания переходной характеристики (расчетное)
|
100 пс
|
|
Входное сопротивление |
50 Ом ±1.5 % |
|
1 MОм ±1 %, 15 пФ (расчетное)
|
|
Чувствительность (при максимальной полосе пропускания во всех диапазонах) |
50 Ом: от 1 мВ/дел до 1 В/дел |
|
1 МОм: от1 мВ/дел до 10 В/дел
|
|
Разрешение АЦП (ENOB) (при синусоидальном сигнале с максимальной амплитудой и частотой
|
> 7 бит (расчетное)
|
|
Система сбора информации
|
|
Максимальная частота дискретизации (в режиме реального времени)
|
10 ГГц на канал
|
|
Объем памяти
|
В стандартной конфигурации, на канал при одном активном канале: R&S®RTO: 4-канальная модель: 20 /80мегаотсчетов |
Максимальная с опцией R&S®RTO-B102: R&S®RTO: 4-канальная модель: 100 /400мегаотсчетов
|
|
Максимальная скорость сбора данных
|
Непрерывная регистрация и вывод
|
| 1×109 отсчетов/с, 1×103отсчетов |
| 1 000 000 сигналов/с |
|
Режим сегментированной развертки
|
Время простоя
|
|
Режимы прореживания (любое сочетание режима прореживания и арифметических операций с формой сигнала, до 3 сигналов на канал) |
Выборка, пиковый детектор, режим высокого разрешения |
|
Среднеквадратичное значение
|
|
Арифметические операции
|
Выключены, огибающая, усреднение
|
|
Режимы интерполяции
|
Линейная, Sin(x)/x, ступенчатая
|
|
Система горизонтального отклонения
|
|
Диапазон временной развертки
|
От 25 пс/дел до 50 с/дел
|
|
Погрешность временной развертки
height:37.05pt">
Режимы прореживания (любое сочетание режима прореживания и арифметических операций с формой
|
Выборка, пиковый детектор, режим высокого разрешения
Среднеквадратичное значение
|
|
Арифметические операции
|
Выключены, огибающая, усреднение
|
|
Режимы интерполяции
|
Линейная, Sin(x)/x, ступенчатая
|
| Система горизонтального отклонения |
| Диапазон временной развертки |
| Погрешность временной развертки
10-5
2·10-7 (опция R&S®RTO-B4)
|
|
Задержка между каналами
|
±100 нс (в режиме реального времени, переключение между каналами - например, задержка состояние-детектирование)
|
|
Система синхронизации
|
|
Режимы синхронизации |
по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI; |
|
Опционально: UART/RS-232, LIN, CAN, FlexRay
|
|
Чувствительность
|
Задание гистерезиса системы запуска устанавливается автоматически или вручную от 0,1 дел до 5 дел
|
|
Мин. обнаруживаемый импульс
|
50 пс
|
|
Связь по входу сигнала запуска
|
Как в выбранном канале; опционально: подавление ВЧ с регулируемой частотой среза от 100 кГц до 50% от полосы пропускания
|
|
Математические операции
|
|
Алгебраические категории
|
математические, логические операции, сравнение, частотная область, цифровые фильтры
|
|
Операции, оптимизированные на аппаратном уровне
|
+, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,
|
|
Математические
|
Конечная импульсная характеристика, амплитуда БПФ
|
|
Функции анализа и измерений
|
|
Функции анализа с аппаратным ускорением
td>
|
спектр, гистограмма, испытания на соответствие маске, курсор
|
|
Функции измерения с аппаратным ускорением
|
амплитудные измерения, временные измерения
|
|
Общие данные
|
| |
