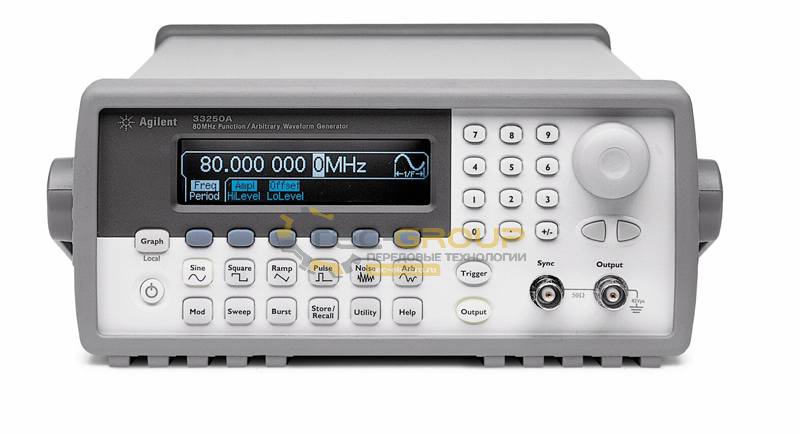

Генератор высокочастотных импульсов 33250A
 |
 |
|
 |
 Доставка по всей России |
- Описание
- Характеристики
- Комплектация
- Измерение диапазона частоты от до 80 МГц при начальной частоте в 1 мкГц.
- Вертикальное разрешение 12 бит.
- Память на 64 000 точек.
Прибор 33250A измерит частоту в диапазоне 1 мкГц до 80 МГц, уровень постоянного смещения, импульса при регулируемом времени нарастания. Дискретизация с частотой 200 МГц. Работает графический режим ГКЧ, который визуально подтверждает установленную форму сигнала ПО и редактирует форму поступающего сигнала. Для связи с компьютером в аппарат встроен USBпорт, наличие RS, GPIB.
| Выходные параметры | |
| Частотный диапазон | 1 мкГц – 80 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2х10-6 |
| Выходной уровень | 10 мВ… 10 Впик-пик на нагрузке 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ± (1%+1 мВ) |
| Неравномерность АЧХ относительно 1 кГц | |
| Коэффициент гармоник |
≤-60 дБн (0,2%) до 1 МГц <-57дБн до 5 МГц <-37 дБн до 80 МГц |
| Постоянное смещение | |
| Диапазон (пик знач. AC+ DC) | ±5 В на нагрузке 50 В |
| Погрешность установки | ±1% |
| Меандр | |
| Частотный диапазон | 1 мкГц – 80 МГц |
| Время нарастания/спада | < 8 нс |
| Выброс | < 5% |
| Перестраиваемая скважность | |
| Погрешность установки скважности | ±1% |
| Джиттер | 75 пс |
| Пила, треугольник | |
| Диапазон часто | 1 мкГц – 1 МГц |
| Нелинейность | < 0,1% |
| Перестраиваемая скважность | 0,0% - 100,0% |
| Импульс | |
| Диапазон частот | 500 мкГц – 50 МГц |
| Длительность импульса | От 8 нс |
| Перестраиваемое время нарастания | 5 нс – 1 мс |
| Выброс | <5% |
| Джиттер | 50 пс |
| Шум | |
| Полоса частот (белый шум) | 50 МГц |
| Произвольная форма | |
| Диапазон частот | 1 мкГц – 25 МГц |
| Длина памяти | 1 – 64 тысячи точек |
| Разрешение ЦАП | 12 бит (включая знак) |
| Частота дискретизации | 200 МГц (фильтр полосы 50 МГц) |
| Память | 4 ячейки |
| Встроенные сигналы | Нарастающая и спадающая экспонента, кардиосигнал, sin x/ x |
| АМ, ЧМ | |
| Формы несущей | |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
| Девиация частоты | До 80 МГц (пиковая) |
| Коэффициент АМ | 1… 120 % (АМ); разрешение 0,1% |
| Общие данные | |
| Напряжение питания | 220 В (± 15 %), 50/60 Гц |
| Габаритные размеры | 254х104х374 мм |
| Масса | 4,6 кг |
