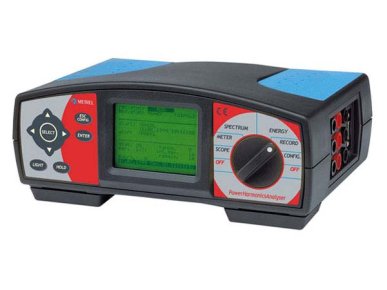

MI 2092 Анализатор качества электрической энергии
- Описание
- Характеристики
- Комплектация
- Аналоги
Тестер качества MI 2092 представляет собою уникальный портативный аппарат, предназначенный для анализа, мониторинга, регистрации данных и значений интересующей электрической сети. Главным достоинством можно назвать компактные, портативные размеры, длительность автономного цикла работы. Управление осуществляется на выбор в ручном, автоматическом или удаленном режиме. Процесс работы, результаты измерений сможете просматривать в реальном времени, есть функция осциллографа. Защитный корпус отлично предохраняет устройство от воздействия влаги, пыли, ударов. Анализатор качества Metrel MI 2092 производит определение напряжения и тока однофазных и трехфазных сетей, рассчитывает гармонический коэффициент и анализирует гармоники от 1 до 63, определяет мощности, энергию, производит анализ статистических и периодических результатов. Полученные значения могут быть выведены на экран в виде графического или табличного результата, при этом имеется современное программное обеспечение с функцией анализа. Для работы предусмотрено 3 входа. В результате измерений возможна погрешность до 0.5%. Комплект тестера предусматривает наличие прибора с сумкой, токовых клещей к нему, измерительных наконечников, зажимов, кабелей, сетевого интерфейса, аккумуляторной батареи, ПО на компакт-диске, сертификаты и свидетельства о калибровки, а также правила использования.
Технические характеристики анализатора электроэнергии MI-2092:
Напряжение | |
Диапазон измерений | 10…550В (Ф-Н) |
Разрешение | 0,1 В |
Погрешность | ± (0,5 % + 2 ед.сч.) |
Форма входного сигнала | RMS(скз), Кампл. ? 1,4 |
Чередование фаз | индикация |
Провалы напряжения, перенапряжения, пропадания напряжения. | |
Диапазон измерений | 5…70В / 10..130В/ 20…300В/ 30…550В (Ф-Н, Ф-Ф) |
Разрешение | 0,1 В |
Погрешность измерения | ± (5,0 % + 2 ед.сч.) |
Пределы отклонений | ± 35 % U N (с шагом 1%) |
Пределы пропадания | ± 20 % U N (с шагом 1%) |
Интервал регистрации | 1, 2, 5, 10, 15, 30 мин ; 1,2,5, 10, 15, 30, 50, 70 ч. |
Сила тока | |
Диапазон измерений | 20…1000А (внеш. преобразователь 1 А/ мВ) |
Разрешение | 0,3 А |
Погрешность измерения | ± (0,5 % + 6 ед.сч.) |
Форма входного сигнала | RMS (скз), К ампл. ? 2,3 |
Входной импеданс | 1 МОм |
Измерения мощности активной, реактивной, полной (P,Q,S.) | |
Диапазон измерений (кВт, к ВАР, кВА) | 0,99 кВт/ 9,99 кВт/ 999,9 кВт/ 9,99 МВт/ 99,99 МВт/ 999,9 МВт/ 9,99 ГВт/40 ГВт |
Разрешение (кВт, к ВАР, кВА) | 0,001кВт/ 0,01 кВт/ 0,1 кВт/ 1 кВт/ 10 кВт/ 100 кВт/ 1 МВт/10 МВт |
Погрешность измерения | ± (3,0% + 3 ед. счета) - при cos ?>0,4/ КМ> 0,4 |
Измерения енергии (активной, реактивной, полной) | |
Диапазон измерений (кВтч, кВАРч, кВАч) | 0,99 кВтч/ 9,99 кВтч/ 999,9 кВтч/ 9,99 МВтч/ 99,99 МВтч/999,9 МВтч/ 9,99 ГВтч/40 ГВтч |
Разрешение (Втч, ВАРч, ВАч) | 1 |
Погрешность измерения | ± (3,0% + 3 ед. счета) |
Коэффициент мощности (pfi,pfc) cos j | |
Диапазон измерений | 0,0…0,39/ 0,4…1,00 |
Разрешение | 0,01 |
Погрешность измерения | ± 0,06 / ± 0,03 |
Гармоники (напряжение и ток) | |
Диапазон измерений | От DC (0) до 63-й гармоники |
Диапазон индикации | От DC (0) до 25-й гармоники |
Интервал регистрации | 160 мс (8 периодов f 50Гц) |
Коэффициент гармонических искажений (THD) | 2-100% |
Разрешение | 0,1% |
Погрешность измерения (от результата измерения) | ± 0,2% |
Частота | |
Основная гармоника | 43 – 68 Гц |
Разрешение | 0,01 Гц |
Погрешность | ± (0,5 % + 2 ед.сч.) |
Общие данные | |
Дисплей | Графический ЖКИ, разрешение 160х160 точек |
Память | 512 кб |
Разрядность АЦП | 14- разрядов, 128 отсчетов за период частоты 45-65 Гц |
Условия эксплуатации | -10 °С … +55 °С, отн. влажность |
Напряжение питания | 230 (±10%), 45-65 Гц или 1,2 В х 6 (NiCd), |
Исполнение | Кат. III ~600 В ; изоляция – класс 2 (двойная) , IP 42 |
Габаритные размеры | 220 х 115 х 90 мм |
Масса | 0,65 кг |
Комплектация анализатора качества электрической энергии Metrel MI-2092:
- Анализатор MI-2092;
- Токовые клещи 1000А/1В – 3 шт.;
- Зажим типа «крокодил» - 4 шт.;
- Измерительные провода - 4 шт.;
- Наконечник – 3 шт.;
- Сетевой адаптер-зарядка;
- Аккумуляторы – 6 шт.;
- Кабель;
- ПО управления;
- Кабель RS-232;
- Транспортная сумка;
- Руководство по эксплуатации.
