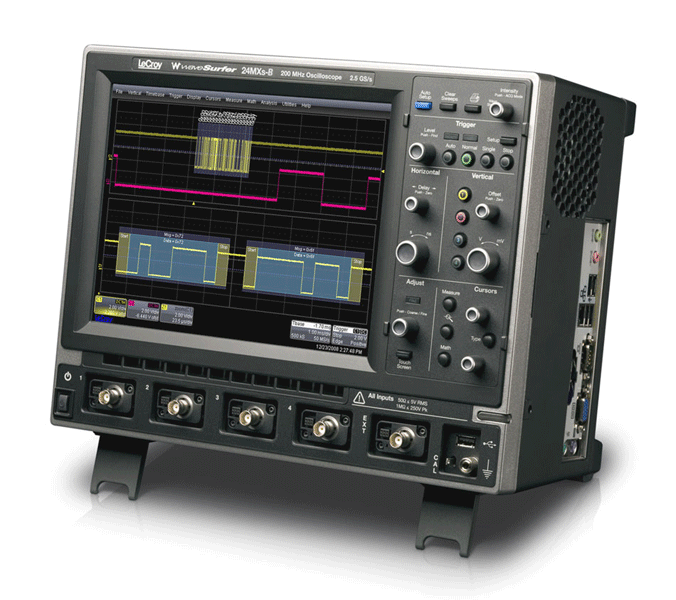

Канал вертикального отклонения
|
|
Число каналов
|
4
|
|
Полоса пропускания (-3 дБ)
|
0…600 МГц
|
|
Время нарастания
|
500 пс
|
|
Ограничение полосы
|
20, 200 МГц
|
|
Коэффициент отклонения (Коткл.)
|
Входное сопротивление 50 Ом: 2 мВ/дел…1 В/дел
|
| Входное сопротивление 1 МОм: 2 мВ/дел…10 В/дел |
|
Погрешность установки Коткл.
|
± 1.5 %
|
|
Входной импеданс
|
1 МОм / 16 пФ или 50 Ом
|
|
Макс. входное напряжение
|
5 В ср. кв. (на нагрузке 50 Ом); 400 В макс. (на нагрузке 1 МОм)
|
|
Математика
|
5 стандартных функций, включая БПФ + Расширенная математика в пакете MATHSURF/div>
|
|
Канал горизонтального отклонения
|
|
Коэффициент развертки (Кразв.)
|
200 пс/дел…1000 с/дел
|
|
Погрешность установки Кразв.
|
± 0,001 %
|
|
Режимы работы
|
Внутренняя и внешняя развертка (Y-T и X-Y), эквивалентная дискретизация (RIS), WaveStream, самописец, сегментированная развертка
|
|
Синхронизация
|
|
Источники синхросигнала
|
Любой входной канал, сеть, внешний, внешний/10
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, по времени (1 нс…20 с), по событию (1…1,000,000,000)
|
|
Стандартные виды синхронизации
/td>
|
по фронту, по длительности, по шаблону, ТВ (включая ТВЧ), по глитчу, рантовая, по скорости нарастания, по интервалу, отложенная, по условиям качества, каскадная синхронизация
|
|
Фильтры синхронизации
|
Связь по перемен. или пост. току, ФНЧ, ФВЧ
|
|
Вход внешней синхронизации
|
1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв.
|
|
Аналого-цифровое преобразование
|
|
Разрешение по вертикали
|
8 бит (11 бит в режиме увеличения разрешения (ERES))
|
|
Макс. частота дискретизации (однократный сигнал)
|
5 ГГц (10 ГГц при объединении)
|
|
Эквивалентная частота дискретизации
|
50 ГГц (периодический сигнал)
|
|
Интерполяция
|
Линейная, Sin X / X
|
|
Длина записи (стандартно)
|
12,5 Мб на канал (25 Мб на канал)
|
|
Режимы сбора данных
|
Выборка, пик. детектор (> 1 нс); усреднение; накопление; однократный запуск
|
|
Автоматические измерения
|
|
Количество параметров
|
24 измерения
|
|
Режим отображения
|
До 6 измерений одновременно с отображением статистики
|
|
Режим Wave Stream
|
|
Яркость свечения
|
256 уровней яркости
|
|
Количество каналов
|
4 канала одновременно
|
|
Макс. частота дискретизации
|
как для частоты дискретизации в реальном времени
|
|
Скорость обновления
|
до 22000 осциллограмм в секунду
|
|
Общие данные
|
|
Интерфейсы
|
Ethernet (10/100BaseT), USB (5), RS-232, SVGA; Опция: GPIB
|
|
ЖК-дисплей
|
TFT сенсорный экран 26 см, SVGA 800×600 точек
|
|
Напряжение питания
|
120…240 В (± 10 %), 45…66 Гц (автовыбор)
|
|
Габаритные размеры
|
260×340×152 мм
|
|
Масса
|
7,2 кг
|
