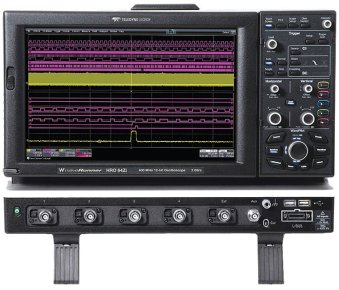

Канал вертикального отклонения
|
|
Полоса пропускания 50 Ω
|
400 МГц
|
|
Полоса пропускания 1 MΩ
|
400 МГц
|
|
Время нарастания
|
875 пс
|
|
Количество каналов
|
4
|
|
Ограничение полосы
пропускания
|
20 МГц, 100 МГц, 200 МГц
|
|
Входное сопротивление
|
50 Ом; 1 МОм // 17 пФ
|
|
Вид входа
|
1 МОм: открытый, закрытый, заземлено; 50 Ом: закрытый, заземлено
|
|
Максимальное входное напряжение
|
50 Ом: 5 Вскз ±10 Впик
|
| 1 МОм: 400 В (переменное напряжение
|
|
Развязка между каналами
|
> 300:1
|
|
Вертикальное разрешение АЦП
|
12 бит; до 15 бит при включении программного увеличения разрешения (ERES)
|
|
Чувствительность
|
50 Ом: 1 мВ – 1 В/деление с возможностью плавной регулировки коэффициента отклонения;
|
| 1 МОм: 1 мВ – 10 В/деление с возможностью плавной регулировки коэффициента отклонения |
|
Погрешность коэффициента отклонения на постоянном токе
|
± 0,5 % от полной шкалы
|
|
Диапазон установки смещения
|
50 Ом
|
1 МОм
|
|
± 1,6 В @ 1 мВ – 4,95 мВ
|
± 1,6 V @ 1 мВ – 4,95 мВ
|
| ± 4 В @ 5 мВ – 9,98 мВ |
± 4 В @ 5 мВ – 9,9 мВ |
| ± 8 В @ 10 мВ – 19,8 мВ |
± 8 В @ 10 мВ – 19,8 мВ |
| ± 10 В @ 20 мВ – 1 В |
±16 В @ 20 мВ – 100 мВ |
| |
± 80 В @ 102 мВ – 198 мВ |
| ± 160 В @ 200 мВ – 1 В |
| ± 400 В @ 1,02 В–10 В |
|
Погрешность установки смещения
|
± (1% от установленного значения + 0,2% от полной шкалы + 0,02% от макс. смещения + 1 мВ)
|
|
Канал горизонтального отклонения
|
|
Опорный генератор
|
Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к дополнительному входу
|
|
Коэффициент развертки
|
При дискретизации в реальном времени: 20 пс/дел - 1000 с/дел; |
| При эквивалентной дискретизации: 20 пс/дел - 10 нс/дел; |
| В режиме самописца: 100 мс/дел - 1000 с/дел |
|
Погрешность измерения временных интервалов
|
≤ (1,5*10-6 х измеренное значение)
|
|
Джиттер синхронизации,скз
|
≤ 6 пс
|
|
Диапазон установки временного сдвига между каналами
|
± 9 x Kразвертки, макс. 100 мс, на канал
|
|
Вход внешней опорной частоты
|
10 МГц ± 25х10-6 через адаптер LBUS BNC
|
|
Выход внутренней опорной частоты
|
10 МГц 3,5 дБм ± 1 дБм через адаптер LBUS BNC
|
|
Внешняя частота дискретизации
|
0 – 100 МГц; 50 Ом или 1 МОм; вход EXT
|
|
Сбор информации
|
|
Частота дискретизации в режиме реального времени
|
2 ГГц на канал
|
|
Эквивалентная частота дискретизации
|
100 ГГц для периодических сигналов (20 пс/дел – 10 нс/дел)
|
|
Максимальная скорость захвата осциллограмм
|
500 000 осциллограмм/сек (сегментированный режим)
|
|
Межсегментное время
|
2 мкс
|
|
Стандартная длина памяти
|
64 МБ/канал; 30000 сегментов
|
|
Опции увеличения длинны памяти
|
Опция L-128: 128 МБ; 60000 сегментов
|
| Опция XL-256: 256 МБ; 125000 сегментов |
|
Обработка информации в канале
|
|
Усреднение
|
скользящее до 1 миллиона разверток
|
|
Программное увеличение разрешения (ERES)
|
от 12,5 до 15 бит, с шагом 0,5 бит
|
|
Интерполяция
|
Линейная, Sin X / X
|
|
Инверсия
|
есть
|
|
Система синхронизации
|
|
Режимы запуска
|
Автоматический, ждущий, однократный
|
|
Источник синхронизации
|
Один из каналов, вход внешней синхронизации, от сети, быстрый фронт (от внутреннего генератора перепада частотой 5 МГц) при использовании логического модуля MS-XXX - любой из логических каналов или их комбинация
|
|
Вид входа
|
Открытый, закрытый, ВЧ и НЧ фильтры
|
|
Предзапуск
|
0 – 100 % от полной длинны памяти
|
|
Послезапуск
|
0 – 50,000,000,000 точек в режиме реального времени
|
|
Задержка запуска
|
от 2 нс до 20 с или от 1 до 99,999,999 событий
|
|
Диапазон внутренней синхронизации
|
±4,1 делений от центра
|
|
Чувствительность синхронизации по фронту (каналы 1-4)
|
2 дел @
|
| 1,5 дел @
|
| 0,9 дел @
|
|
Чувствительность внешней синхронизации (по фронту)
|
2 дел @
|
| 1,5 дел @
|
| 1 дел @
|
| 0,9 дел @
|
|
Максимальная частота при интеллектуальной синхронизации
|
400 МГц @ ≥ 10 мВ/дел 1,9 нс
(мин. длит. 1,9 нс)
|
|
Диапазон внешней синхронизации
|
Внеш. (±0,4 В)
|
|
Основная синхронизация
|
|
По фронту
|
Положительная или отрицательная полярность, а также по любой полярности
|
|
По длительности импульса
|
Запуск развертки по окончанию отрицательного или положительного импульса, когда длительность импульса больше или меньше установленного значения или находится в пределах или вне установленных пределов (от 200 пс до 20 с).
|
|
ТВ-синхронизация
|
NTSC или PAL (SECAM) с выбором строки и поля; HDTV (720p, 1080i, 1080pс выбором кадровой развертки (50 или 60 Гц) по заданной строке; или пользовательский с выбором поля (1-8), строк (до 2000), развертки (25, 30, 50, или 60 Гц), чередование строк (1:1, 2:1, 4:1, 8:1), или по синхроимпульсу.
|
|
Интеллектуальные виды синхронизации
|
|
По параметрам окна
|
Синхронизация, когда уровень сигнал выходит за пределы установленного окна
|
|
По интервалу
|
Запуск развертки по положительному или отрицательному временному интервалу, который больше, меньше, находится в пределах или вне пределов установленного временного значения (от 1 нс до 20 с).
|
|
По глитчу
|
Запуск развертки по положительному или отрицательному глитчу, когда длительность глитча меньше установленного значения или находится в установленных пределах (от 500 пс до 20 с).
|
|
Отложенная
|
Запуск развертки при пропадании сигнала на время больше заданного (от 1 нс до 20 с)
|
|
По ранту
|
Запуск развертки по ранту, определяемому 2 порогами по уровню и по длительности ранта, которая больше, меньше, находится в пределах или вне пределов установленного временного значения (от 1 нс до 20 с).
|
|
По скорости нарастания
|
Запуск развертки по заданной скорости нарастания или среза фронта, происходящей в течение заданного временного интервала, который больше, меньше, находится в пределах или вне пределов установленного временного значения (от 1 нс до 20 с).
|
|
Интерфейсы
|
|
Штатные
|
USB 2.0 (4 шт.), LAN, порт для внешнего монитора, LBUS
|
|
Опционально
|
GPIB (IEEE-488.2)
|
|
Поддержка сетевых протоколов
|
VXI-11 или VICP, LXI класс C (v1.2)
|
|
Общие данные
|
|
ЖК-дисплей
|
31 см TFT сенсорный поворотный экран (16 х 9) , WXGA 1280 х 800 точек
|
|
«Аналоговое» послесвечение
|
От 0,5 сек до бесконечности (по выбору)
|
|
Процессор
|
Intel E5300 Pentium Dual Core 2,6 ГГц, ОС Microsoft Windows 7 Professional, ОЗУ 2 ГБ (4 ГБ опционально)
|
|
Внутренний жесткий диск
|
Не менее 40 ГБ
|
|
Напряжение питания
|
120…240 В (±10 %), 45…66 Гц (автовыбор). Потребляемая мощность 600 Вт
|
|
Рабочие условия
|
Температура: от +5 °С до +40 °С; влажность: от 5% до 80% при температуре 30 °С (без образования конденсата)
|
|
Габаритные размеры
|
297 х 418 х 227 мм
|
|
Масса
|
11,52 кг
|
