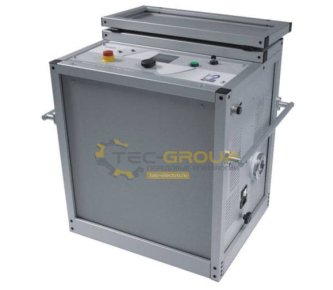

HVA94 Высоковольтная испытательная установка


Логотип HV Diagnostics
Цена: 5 517 600 руб
5517600 RUB
   Бесплатная доставка
  Бесплатная поверка
Производитель: HV Diagnostics (Швейцария)
  • Описание
  • Характеристики
  • Комплектация
  • Аналоги

Особенности установки HVA 94

Высоковольтная установка является простым в использовании портативным прибором, который изготавливается в едином корпусе и контролируется микропроцессором. Обеспечивает прожиг изоляции и тестирование оболочки кабеля высоковольтным тестированием СНЧ и постоянным напряжением DC (±). Присутствует автоматическая система выбора оптимальной тестовой частоты прибора. Прибор незаменим в полевых условиях для высоковольтного тестирования высоким постоянным напряжением и напряжением очень низкой частоты диэлектрических свойств разнообразных типов электроизоляции. Имеет ЖК-дисплей, удобный интерфейс и большой потенциал тестирования по емкости до 12 мкФ. Обеспечивает быстрое и безопасное тетирование длинных кабелей из сшитого полиэтилена. Производит тестирование в ручном режиме либо автоматическое по стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3. Память энергонезависимая. В случае прожига изоляции предусмотрена защита от КЗ.

  • Выходное напряжение 94кВпик., 66кВrms
  • Чистое синусоидальное (независимое от нагрузки) выходное напряжение
  • Выходной ток 65мА макс.
  • Высокая испытательная способность до 10мкФ
  • Ручное или автоматическое проведение испытаний
  • Автоматический подбор частоты тестового сигнала при расчёте ёмкости кабельной линии установленного напряжения или ручная настройка
  • Регистрирование фактического напряжения при пробое
  • Неограниченный и непрерывный цикл испытаний
  • Большой цветной ЖК-дисплей
  • Тестирование кабеля в соответствии со всеми стандартами
  • Режим начального прожига
  • Программируемые испытательные последовательности
  • Bluetooth и USB интерфейс
  • Интегрированная защита наличия внешнего напряжения до 12кВ (50 гц)
  • Встроенное автоматическое разрядное устройство (DDD®)
  • Интуитивно понятное меню
  • Включена в Гос. реестр средств измерений РФ

Применение установки HVA 94

Применяется установка для испытаний высоковольтных кабелей с изоляцией из СПЭ до 35кВ и для кабелей с бумажно-масляной изоляцией (XLPE и PILC). Кроме этого, тестируется основная изоляция кабеля и его оболочка. Стандартные для установки выходы: один по постоянному напряжению отрицательной или положительной полярности относительно земли, второй по переменному напряжению низкой частоты VLF с квадратным либо синусоидальным выходным сигналом. Отлично подходит для высоковольтного тестирования с постоянным или переменным напряжением. Можно задать необходимый порог срабатывания и условия тестирования за счет современной системе управления и контроля. Измеряется и записывается в память подаваемое напряжение на объект тестирования, сопротивление, емкость, напряжение пробоя, действующее значение тока.

Режимы работы установки HVA 94

Испытание напряжением VLF косинусо-прямоугольной и симметричной синусоимдальной формы, испытание напряжением постоянного тока, а также испытание оболочки кабельной линии. Тестирование вакуумных камер выключателей. Диагностика кабелей методами измерения тангенса угла диэлектрических потерь и частичных разрядов с локализацией их источника.

Технические характеристики СНЧ установки HVA94:

Входное напряжение питания 210-240В (50/60Гц) ( 3кВА)
Выходное напряжение Переменное: Синус: 0-94кВ пиковое, симметричное, 66кВ действ.
Постоянное: ± 0-90kВ
Прямоугольник: 0-90кВ
Разрешение 100 В на всем диапазоне
Погрешность ± 1% от диапазона
Выходной ток 0-65мA
Разрешение 1 мкА
Частота выходного сигнала 0.01….0.1Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении) 0.75мкФ@0.1 Гц@66kВ действ
1.0мкФ@0.1Гц@64kВ действ
1.2мкФ@0.01 Гц@57kВ действ
10.0мкФ@0.01 Гц@23kВ действ
10.0мкФ @ максимально возможная при уменьшенной частоте и напряжении
Измерительный блок Цифровой ЖК дисплей для прямой индикации:
Напряжение и Ток (Действующие значения и/или пиковые)
Емкость
Сопротивление
Время
Напряжение пробоя
Графическое отображение выходного напряжения в реальном времени
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Безопасность Индикатор наличия внешнего напряжения 50Гц 12кВ / Блок разрядки цепи после тестирования
Память 50 ячеек памяти, энергонезависимая
Компьютерный интерфейс ПО «HVA Control Center»
Высоковольтные кабели Стандартные, длиной 7.5 м с зажимами-крокодил на конце (другие могут быть поставлены по запросу)
Температура Хранения: -25 до +70°С,
Рабочая: -5 до +45°С
Вес 128кг
Размер 650x445x610мм (также доступна версия для установки в 19' приборную)

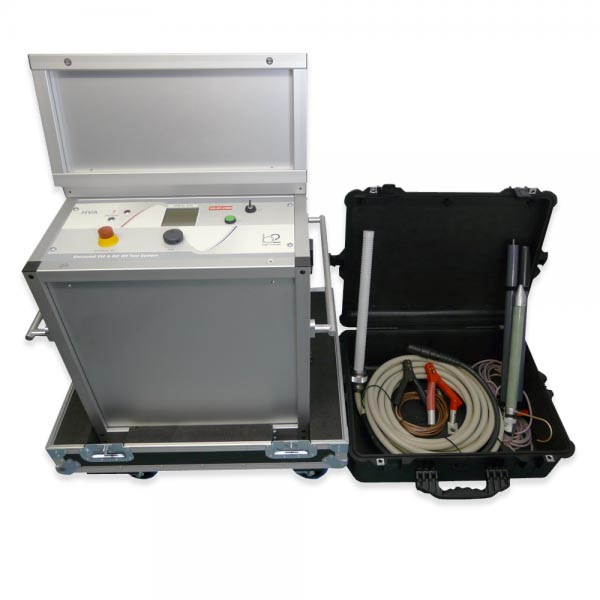

Комплектация высоковольтной испытательной установки HVA 94:

  • Кабель заземления
  • Интерфейсный кабель
  • Высоковольтный кабель с зажимами типа «крокодил» 7,5 м
  • Программное обеспечение «HVA Control Center»
  • Руководство по эксплуатации
  • Высоковольтная испытательная установка HVA-94

Дополнительная комплектация установки HVA94

НаименованиеПроизводительФотоЦена
HVA90 Высоковольтная СНЧ установка

 HV Diagnostics

4 725 600 руб
СНЧ-60КП Установка для испытания СПЭ-кабелей

 ХарьковЭнергоПрибор

по запросу
