Измеритель иммитанса RLC HIOKI 3535


Измеритель иммитанса RLC HIOKI 3535
Логотип Hioki E.E. Corporation
Доставка по всей России
Гарантийные обязательства
Производитель: Hioki E.E. Corporation (Япония)
  • Описание
  • Характеристики
  • Комплектация
  • Интерактивная панель управления..
  • Высокая скорость измерений: 6 мс. для одной выборки.
  • Функция выравнивания нагрузки.
  • Четырнадцать измеряемых параметров.
  • Широкий диапазон частот (от 100 кГц до 120 МГц).
  • Диапазоны измерений: В диапазоне 1 кОм - Z, R: 100 мОм - 2 кОм; C: 0.66 pФ - 15.9 µФ; L: 0.133 nH - 3.18 mH.
  • В диапазоне 10 кОм - Z, R: 1 кОм – 20 кОм; C: 0.066 pФ - 1.59 nФ; L: 1.33 µH - 31.8 mH; Θ: От -180.00° до 180.00°.
  • В диапазоне 100 кОм - Z, R: 10 кОм – 300 кОМ; C: 4.4 fФ – 159 pФ; L: 13.3 µH - 477mH.

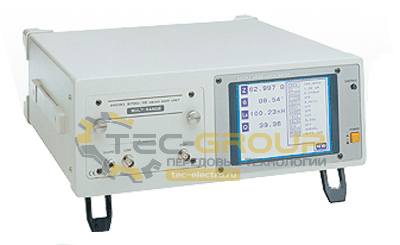

HIOKI 3535 отличается высокой скоростью измерения и предназначен для тестирования индикаторных микросхем и магнитных головок. Кроме этого модель обладает широким набором разнообразных функций и широким диапазоном измерения от 100 кГц до 120 МГц. Все данные тестирования отображаются на удобном дисплее и могут сохраняться в памяти прибора или выводится на печать.

Технические характеристики HIOKI 3535:

Технические характеристики
Измеряемые параметры |Z|,|Y|, Угол сдвига фаз-Θ, Rp, Rs(ESR), G, X, B, Cp, Cs, Lp, Ls, D(тангенс угла потерь), и Q
Измерение частоты От 100 кГц до 120 МГц (Шаги: 100 Гц, 1 кГц, 10 кГц и 100 кГц)
Основная точность |Z|: ± 0.5 % измер. величины, Угол сдвига фаз: ± 0.3 °
Выходное полное сопротивление 50 ±10 Ом (при 100 кГц)
Диапазон 1 кОм Z, R 100 мОм - 2 кОм
C 0.66 pФ - 15.9 µФ
L 0.133 nH - 3.18 mH
Диапазон 10 кОм Z, R 1 кОм – 20 кОм
C 0.066 pФ - 1.59 nФ
L 1.33 µH - 31.8 mH
|Θ От -180.00° до 180.00°
Диапазон 100 кОм Z, R 10 кОм – 300 кОМ
C 4.4 fФ – 159 pФ
L 13.3 µH - 477mH
Уровень измеряемого сигнала От 5 мВ до 1 В, 20 мА max. (до 10.00 MГц)
От 5 мВ до 500 мВ, 10 мAmax. (свыше 10.01 MГц)
Установка разрешения: шаг 1 мВ
От 200 µAдо 20 мA: 1 В max. (до 10.00 MГц)
От 200 µA до 10 мA: 0.5 В max. (свыше 10.01 MГц)
Установка разрешения: шаг 10 µA
Время измерений 6 ± 1 мсек. (номинальный)
Дисплей ЖКД, с подсветкой, мах. индуцируемое число 99999
Общие данные
Интерфейс
GP-IB, RS-232C и EXT..I/O
Источник питания От 100 до 240 В AC, 50/60 Гц., 50 В А
Размеры и масса 130 mm Выс. × 360 mm Шир. × 360 mm Толщ. Масса: 8.3 кг.
Аксессуары Силовой шнур (1)

Комплектация измерителя иммитанса RLC HIOKI 3535:

  • Прибор;
  • Документация.

Дополнительные опции HIOKI 3532:

  • 9700-10 - усилитель низких частот;
  • 9677 - SMDтестовое приспособление (маркировка СЕ отсутствует);
  • 9699 - SMDтестовое приспособление;
  • 9678 - соединительный кабель;
  • 9151-02/04 - GP-IB соединительный кабель (2м/4м);
  • 9442 - принтер;
  • 9443-02 - АС адаптер (для 9442 EU) 9443-03 (USA);
  • 9444 - соединительный кабель (для 3535/9442);
  • 1196 - бумага для принтера (25 м, 10 рулонов/1 набор для 9442).
