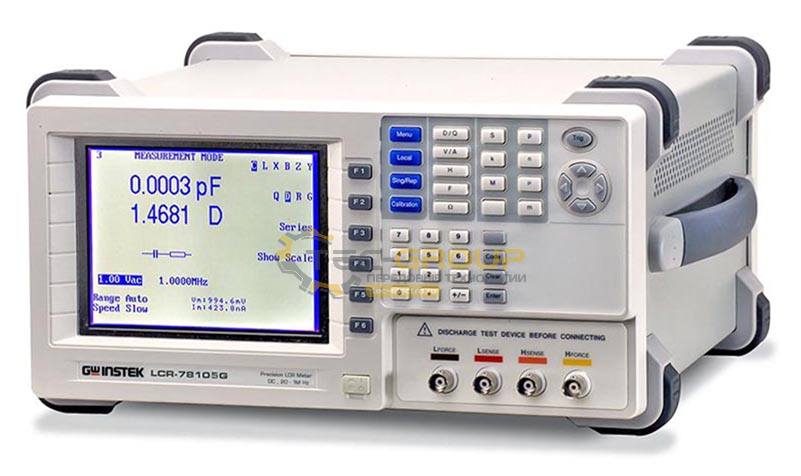

Измеритель иммитанса RLC LCR 78105 G


Измеритель иммитанса RLC LCR 78105 G
Логотип GW Instek
Доставка по всей России
Гарантийные обязательства
Производитель: GW Instek (Тайвань)
  • Описание
  • Характеристики
  • Комплектация
  • Диапазон частот 20 Гц…5 МГц.
  • Изм. сопротивление 0,1 мОм…100 МОм (R,Z,X, Rdc, разреш. 0,1 мОм),
  • проводимость 10 нСм…1000 См (G, Y, B, с разреш. 10 нСм),
  • ёмкость 0,01 пФ -1 Ф (разреш. 0,01 пФ),
  • индуктивность 0,1 нГн -100 кГн (разреш. до 0,1 нГн)

LCR-78105G предназначен для измерения комплексного сопротивления на переменном токе, тангенса угла потерь, сопротивления постоянному току, проводимости ёмкости, фазового сдвига, индуктивности, добротности. Модель работает в диапазоне частот 20 Гц - 1 МГц и обладает возможностью отображать график зависимости между измеряемыми параметрами. Устройство имеет большой удобный дисплей и простую систему управления.

Технические характеристики измерителя LCR78105 G:

Измеряемые параметры
Сопротивление (R,Z,X) До 100 МОм с разрешением 0,1 мОм
Сопротивление на постоянном токе (Rdc) До 100 МОм с разрешением 0,01 мОм
Проводимость (G,Y,B) До 1000 См с разрешением 10 нСм
Ёмкость (C) До 1 Ф с разрешением до 0,01 пФ
Индуктивность (L) До 100 кГн с разрешением до 0,1 нГн
Добротность (Q)
0,1 – 10000
Тангенс угла потерь (D) 0,00001 – 1000
Фазовый сдвиг (θ) -180…180°
Базовая погрешность
± 0,1 % (R, Z, X, G, Y, B, L, C)
Тест сигнал
Частота тест-сигнала 20 Гц…5 МГц
Разрядность уст. частоты 5 разрядов
Погрешность установки
±0,005 %
Уровень тест-сигнала ≤3 МГц:10 мВ…2 В (шаг 10 мВ); >3 МГц: 10 мВ…1 В (шаг 10 мВ)
100 мкА…20 мА (в зав. от частоты; режим стабилизации по току)
Погрешность уровня ±2%
Внутр. импеданс источника 100 Ом
Запуск измерений Автоматический, ручной
Память
Функции Запись/ считывание установленных параметров, измерения в мультишаговом режиме (таблица)
Объём памяти 64 программы тестирования
Дополнительные функции
Режим графической развертки Построение графика зависимости измеряемого параметра от переменной (режим ГКЧ)
Закон качания Линейный, логарифмический
Тип качания Однократный, периодический, прямой и обратный ход (Up/Down)
Изменяемая переменная Частота, уровень тест-сигнала (напряжение)
Режим «Таблица» Табличные значения измерений (8 парам. х 30 шагов), редакт. программ (копирование шагов, задержка 0…1000 мс, запись/ вызов)
Дисплей
Разрешение
320х240 (ЖКИ, графическая матрица)
Режим индикации Абсолют. значение, Δ-измерение, Δ-измерение в %, усред. (1…256)
Формат индикации Основной и вспомогательный параметр.
Скорость измерения 150 мс/ 450 мс/ 600 мс (быстр./ средне/ медлен.)
Общие данные
Условия эксплуатации 0°С…40°С и относительная влажность до 85 %
Напряжение питания 115 / 230 В (±10 %), 50 / 60 Гц
Габаритные размеры 330 х170 х 340 мм
Масса 5 кг
  • Измеритель LCR-78105G;
  • Шнур питания;
  • Руководство по эксплуатации;
  • Измерительный провод LCR-12 (1, «4пр.х 2 крокодила»).
