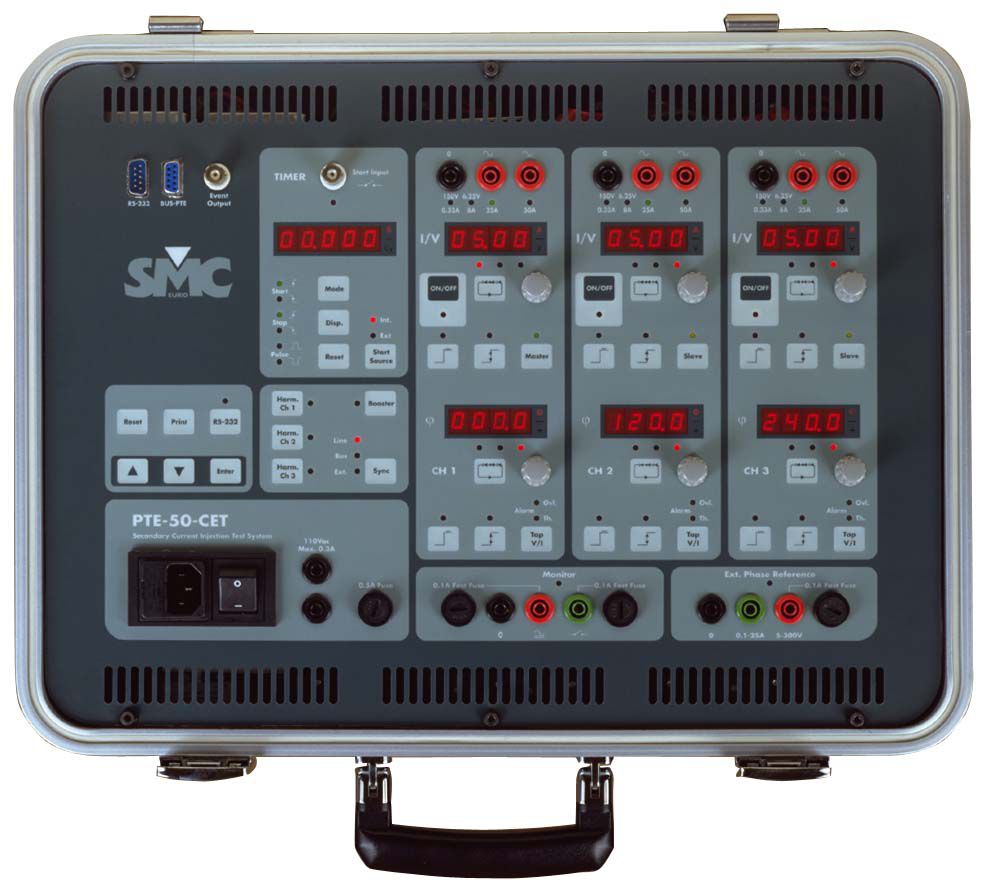

PTE-50-CET Трехфазный тестер релейных защит


Логотип EuroSMC
   Бесплатная доставка
  Бесплатная поверка
Производитель: EuroSMC (Испания)
  • Описание
  • Характеристики
  • Комплектация

Основное назначение РТЕ-50-СЕТ

Универсальный переносной прибор РТЕ-50-СЕТ предназначен для тестирования однофазных и трехфазных реле защиты. Устройство имеет три выходных канала, работающих независимо, настраиваемых на работу по напряжению или по току в зависимости от специфики измерений. Тестер может быть использован для исследования как однофазной, так и трехфазной защиты. При синхронизации каналов питания от однофазной сети прибор может использоваться как источник напряжения/тока трехфазной электрической сети.

Основные характеристики PTE50 CET

  • При трехфазном применении ток/напряжение - регулируемые параметры. Значения: 3*50 А и 3*150 В соответственно
  • При однофазном использовании значения ток/напряжение: до 150 А и до 450 В соответственно
  • Мощность на выходе 3*100 ВА
  • Выбор угла сдвига фаз нагрузки 0 – 360°
  • Встроенный генератор гармоник
  • Специальный разъем для введения идеализированного (шаблонного) сигнала тока/напряжения
  • Тестовый разъем для оценки вида контакта: «сухой» контакт либо  под напряжением.
  • Путем генерации параметров нормального и аварийного функционирования воспроизводится работа сети при аварийной ситуации.
  • Любой выходной канал может быть использован как канал тока и как напряжения независимо.  Уровни реверсивных каналов стабилизируются с помощью микропроцессора
  • Все выходы имеют высокую степень электронной защиты и механической изоляции
  • Оборудован встроенным таймером с  точностью до 1 мс
  • Для реализации возможности управления внешним таймером оснащен отдельным выходом
  • Электронный частотный генератор 3 кГц имеет автономное питание, отдельно от тестируемой сети
  • При перегрузке / перегреве прибор автоматически подает звуковой сигнал
  • Разъем RS-232
  • EuroSMC  оборудование может быть объединено между собой с помощью порта PTE-Bus
  • Параметры: 200х442х327 мм, вес 25 кг, степень защиты прибора IP 65

Возможности применения PTE 50CET

  • Проведение измерений однофазных/трехфазных реле любого типа как в распределительных так и промышленных электрических сетях:
  • Реле защиты трехфазных электродвигателей;
  • Однофазные / трёхфазные реле дифференциальной защиты и перегрузки по току;
  • При необходимости увеличения мощности на выходе, может быть объединен с любыми приборами и устройствами EuroSMC
  • При необходимости диагностики реле напряжения/тока/фазового угла при однофазном подключении, прибор используется в виде функционального блока.

Основные особенности PTE 50CET

Наличие разъема RS-232 дает возможность реализовать функции:

  • Подключение прибора к компьютеру, с возможностью  управления:
  • выполнения калибровки тестера;
  • выполнения автоматичеого тестирования
  • Подключение прибора к принтеру и печати результатов работы.

Наличие разъема PT E-BUS дает возможность реализовать функцию объединения с устройствами EuroSMC, для наращивания мощности, расширения возможностей.

Разъем для подключения внешнего таймера: при нажатии кнопки ON/OFF появляется импульс напряжения длительностью 20 мс.В наличии встроенный таймер с точностью до 1мс.

Входы

  • В наличии три выходных реверсивных канала, любой из которых может быть использован как канал тока и как напряжения независимо. 4 диапазона до 50 А, или 2 диапазона до 150 В.
  • Каждый выход может быть настроен на динамическое тестирование. Изменения каждого выходного сигнала может быть задано независимо по амплитуде и по фазе. Таким способом воспроизводится модель фактически любой аварийной ситуации.

Максимальное количество генерируемых гармоник - семь. При использовании реверсивных каналов подбирается необходимая комбинация гармоник.

Синхронизация выходных сигналов производится как по частоте так и по фазе относительно четырёх различных опорных сигналов по фазе сетевого напряжения.

При подключении к другим приборам EuroSMC по шине BUS-PTE по внешнему источнику сигнала.

Управление по типу главный/подчинённый: два или более каналов обеспечивают управление устройством , включая такие функции, как переключение значения общего управления выходами, включение или выключения выходного сигнала.

Питание от электросети производится стандартным разъёмом с контактом заземления. В тестер встроен фильтр от сетевых помех. Защита входов и цепей осуществляется предохранителями.

Дополнительный источник напряжения, параметры: номинальное напряжение 110 В, ток до 0,3 А. Защита: предохранитель

Встроенный регистратор сигнала выдает данные о фактическом состоянии исследуемого реле. Предусмотрена работа с сигналами от 5 до 250 В переменного и постоянного тока, а также с «сухими» контактами.

Защита выходов от перегрузки, коротких замыканий сети и перегрева устройства осуществляется электроникой и предохранителями. На лицевой панели тестера расположена сигнализация.

Внешним источником сигнала может выступать любое оборудование генерируещее сигнал от 0,1 до 25 А или от 5 до 300 В по напряжению , по этому прибор PTE 50CET может работать совместно с любым другим тестовым устройством.

При помощи адаптера PTE-12 и соединения порта RS-232 компьютера с шиной BUS-PTE устройства тестер может быть подключен к персональному компьютеру. Оператор ПК может производить удаленное управление устройством после установки соответствующего программного обеспечения.

Технические характеристики тестера релейной защиты РТЕ-50-СЕТ:

Ток
Диапазоны Уровень Разрешение
0-0,330 А 0,001-0,01-0,1 А
0-8,000 А 0,001-0,01-0,1 А
0-25,00 А 0,01-0,1-1 А
0-50,00 А 0,01-0,1-1 А
Длительное напряжение 150 B
12,5 B
4 B
2 B
Точность 1%
Максимальная мощность 100 ВА
Напряжение
Диапазоны Уровень Разрешение
0-150 В 0,1-1-10 В
0-6,25 В 0,01-0,1-1 В
Длительный ток 0,33 А
8 А
Точность ± 0,5%
Максимальное напряжение 1%
Максимальная мощность 100 ВА
Фазовый угол
Диапазоны Уровень Разрешение
0-359,9 0,1-1,-10
Точность ± 0,5°
Частотный диапазон 0,5 – 5000 Гц
Опорные входные сигналы
Напряжение Диапазон сигнала Частотный диапазон Входной импеданс
5-300 В 40-70 Гц 47 кОм
Ток 0,1-25 А 40-70 Гц 25 мОм
Генератор гармоник
Генератор гармоник До 7, до 420 Гц
Точность ±0,003 Гц
Контрольно-измерительное устройство
Вход «сухой контакт» напряжение открытой цепи – 10,2 В пост. тока;
ток при закрытом контакте – 25 мА;
защита предохранителями
Вход по напряжению диапазон напряжения – 5- 250 В пост. и перем. тока;
входной импеданс – 19 кОм;
защита предохранителями
Цифровой выход управления
Макс. перем. напряжение 20 В
Макс. пост. напряжение ± 28 В
Макс. пост./перем. ток 0,5 А
Мощность перем. тока 10 ВА
Мощность пост. тока 14 Вт
Макс. перем. напряжение 20 В
Макс. пост. напряжение ± 28 В
Макс. пост./перем. ток 0,5 А
Мощность перем. тока 10 ВА
Мощность пост. тока 14Вт
Общие характеристики
Вспомогательный источник напряжения Uном ~115 В, Imax~0,3А, защита предохранителями
Температура Экспл. 0-50°,хранение - 20-70°
Питание 230 В ±10% 50-60Гц
Габариты 220мм 442 мм 327 мм
Вес 25 кг

Комплектация трехфазного тестера релейной защиты EuroSMC РТЕ50СЕТ:

  • Устройство тестирования реле РТЕ50СЕТ;
  • Силовой кабель, длинна:1,5 м;
  • Соединительные адаптеры, диаметр: 4 мм /плоские зажимы - 4 шт.;
  • Соединительные кабели диаметр:2,5 мм, длинна: 2 м – 9 шт.;
  • Зажимы типа «крокодил» - 12 шт.;
  • BNC кабели с зажимами, 4 мм – 2 шт.;
  • Кабель RS-232;
  • Инструкция пользователя;
  • Кабель BUS-PTE;
  • Набор предохранителей;
  • Нейлоновая сумка для транспортировки;
  • Компакт диск с программным обеспечением.
