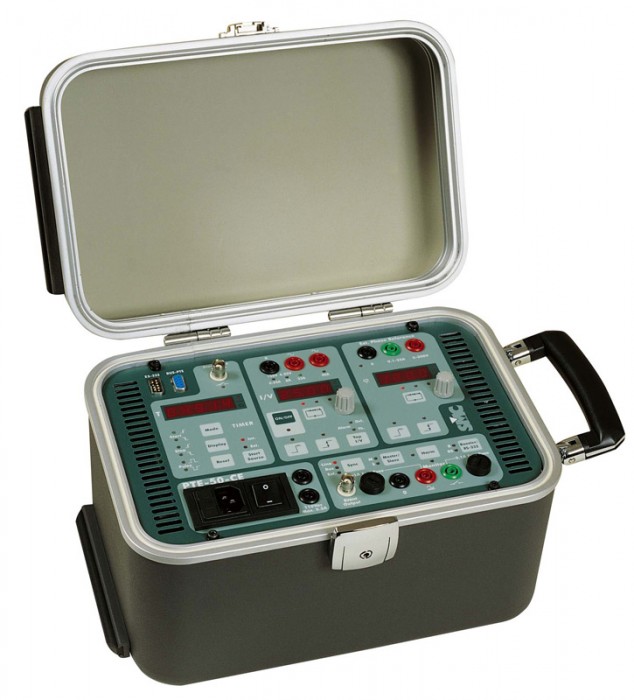

PTE-50-CE/CE Pro Однофазный тестер релейной защиты


PTE-50-CE/CE Pro Однофазный тестер релейной защиты
Логотип EuroSMC
Доставка по всей России
Вариант прибора:
Производитель: EuroSMC (Испания)
PTE-50-CEОднофазный тестер релейных защит
PTE-50-CE ProТестер с дополнительным выходным каналом напряжения с цифровым управлением
  • Описание
  • Характеристики
  • Комплектация

Однофазный тестер релейной защиты PTE-50-CE служит для анализа и проведения теста на целостность и работоспособность одно и трех фазных реле промышленной и распределительной сети, в частности 3-х фазных защитных реле в электрических моторах, 1-о и 3-х фазных реле перегрузок рабочего тока и реле дифференцированных защит. Аппарат успешно выполняет работу в комбинации с устройствами типа EuroSMC, позволяющих увеличивать выходную мощность измерений. Тестер релейной защиты EuroSMCPTE-50-CE является многофункциональным устройством для определения состояния фазовых углов, уровня тока и целостности однофазного реле в системах. Для работы используются регулируемое напряжение 150В, ток 50А, мощность 100ВА, фазный угол 0..360°, генератор гармонических колебаний, входное устройство для опорных сигналов тока и напряжений. Выходные потоки реверсивные, что позволяет их использовать в качестве каналов тока и напряжения. Стабилизация процесса работы осуществляется микропроцессором. Выходы и входы управляются и находятся под защитой электроники. При перегреве в работе или перегрузке аппарата срабатывает сигнализация. С использованием порта RS-232 обеспечивается коммутация с ПК. Тестер сделан в небольших габаритах 20*30*20см, с массой 13.5кг, классом защиты IP65, что позволяет его использовать в любых условиях без ограничения.

Дополнительно тестер представлен моделью EuroSMC PTE-50-CE Pro, имеющей специальный входной канал напряжения с управлением цифровым методом.

Технические характеристики тестера релейной защиты PTE-50-CE Pro:

Ток
Диапазоны Уровень Разрешение
0-0,330 А 0,001-0,01-0,1 А
0-8,000 А 0,001-0,01-0,1 А
0-25,00 А 0,01-0,1-1 А
0-50,00 А 0,01-0,1-1 А
Длительное напряжение 150 B
12,5 B
4 B
2 B
Точность 1%
Максимальная мощность 100 ВА
Напряжение
Диапазоны Уровень Разрешение
0-150 В 0,1-1-10 В
0-6,25 В 0,01-0,1-1 В
Длительный ток 0,33 А
8 А
Точность ± 0,5%
Максимальное напряжение 1%
Максимальная мощность 100 ВА
Фазовый угол
Диапазоны Уровень Разрешение
0-359,9 0,1-1,-10
Точность ± 0,5°
Частотный диапазон 0,5 – 5000 Гц
Опорные входные сигналы
Напряжение Диапазон сигнала Частотный диапазон Входной импеданс
5-300 В 40-70 Гц 47 кОм
Ток 0,1-25 А 40-70 Гц 25 мОм
Генератор гармоник
Генератор гармоник До 7, до 420 Гц
Точность ±0,003 Гц
Контрольно-измерительное устройство
Вход «сухой контакт» напряжение открытой цепи – 10,2 В пост. тока;
ток при закрытом контакте – 25 мА;
защита предохранителями
Вход по напряжению диапазон напряжения – 5- 250 В пост. и перем. тока;
входной импеданс – 19 кОм;
защита предохранителями
Цифровой выход управления
Макс. перем. напряжение 20 В
Макс. пост. напряжение ± 28 В
Макс. пост./перем. ток 0,5 А
Мощность перем. тока 10 ВА
Мощность пост. тока 14 Вт
Общие данные
Вспомогательный источник напряжения Uном ~115 В, Imax~0,3А, защита предохранителями
Температура Экспл. 0-50°,хранение - 20-70°
Питание 230 В ±10% 50-60Гц
Габариты 220мм 442 мм 327 мм
Вес 25 кг

Комплектация трехфазного тестера релейной защиты EuroSMC PTE50CE Pro:

  • Устройство тестирования реле PTE50CE Pro;
  • Силовой кабель, длина: 1,5 м;
  • Соединительные адаптеры, диаметр: 4 мм /плоские зажимы - 4 шт.;
  • Соединительные кабели диаметр:2,5 мм, длинна: 2 м – 9 шт.;
  • Зажимы типа «крокодил» - 12 шт.;
  • BNC кабели с зажимами, 4 мм – 2 шт.;
  • Кабель RS-232;
  • Инструкция пользователя;
  • Кабель BUS-PTE;
  • Набор предохранителей;
  • Нейлоновая сумка для транспортировки;
  • Компакт диск с программным обеспечением.
