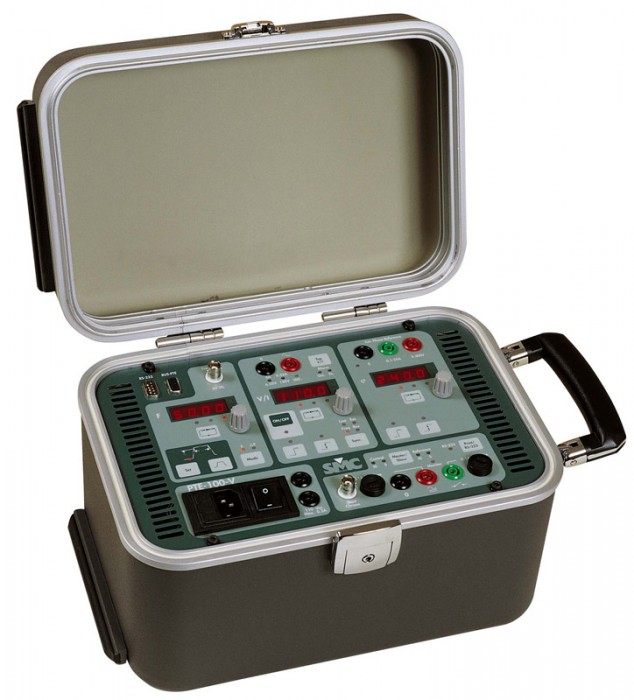

PTE-100-V Однофазный тестер релейных защит


PTE-100-V Однофазный тестер релейных защит
Логотип EuroSMC
Цена: 610 500 руб
610500 RUB
   Бесплатная доставка
  Бесплатная поверка
Производитель: EuroSMC (Испания)
  • Описание
  • Характеристики
  • Комплектация

Однофазный тестер релейных защит PTE-100-V предназначен для контроля работоспособности систем защиты электронного оборудования. Наличие в устройстве разъема RS-232 обеспечивает возможность автоматического тестирования и калибровки устройства. Присутствует канал для активации внешнего таймера, формирующий 20-мс импульс после старта тестера EUROSMC PTE-100-V. Чтобы увеличить выходную мощность, предусмотрена возможность использования устройства в комплекте с аналогичными тестерами компании. Особенности прибора:

  • регулировка частоты: 40-420 Гц;
  • наличие защиты выводов;
  • имитация аварийного режима работы оборудования;
  • использование реверсивных выходов.

Конструкторы оборудовали однофазный тестер релейных защит PTE-100-V стандартным разъемом питания с заземлением. Здесь присутствует также дополнительный источник напряжения и высокоэффективные сетевые фильтры, препятствующие возникновению помех. Защита выходов от перегрева, КЗ и перегрузки реализована электронным путем, а также дублируется предохранителями. На лицевой панели EUROSMC PTE-100-V предусмотрена индикация режима работы защиты. Использование соответствующего программного обеспечения позволяет полностью управлять устройством с ПК.

Технические характеристики EuroSMC PTE-100-V:

Напряжение
Диапазоны Уровень Разрешение
0-6,25 В 0,01-0,1-1 В
0-150 В 0,01-0,1-1 В
0-300 В 0,01-0,1-1 В
Длительный ток 8 А;
0,33 А;
0,15 А В
Точность ± 0,5%
Максимальное искажение 1%
Максимальная мощность 50 ВА
Мощность 1 мин 100 ВА
Ток
Диапазоны Уровень Разрешение
0-0,330 А 0,001-0,01-0,1 А
0-8 А 0,001-0,01-0,1 А
Длительное напряжение 150 В;
6,25 В
Точность ± 0,5%
Максимальное искажение 1%
Максимальная мощность 50 ВА
Фазовый угол
Диапазоны Уровень Разрешение
0-359,9° 0.1 - 1 - 10º
Точность ± 0,5°
Частотный диапазон 0,5 – 5000 Гц
Опорные входные сигналы
Напряжение Диапазон сигнала Частотный диапазон Входной импеданс
5-300 В 40-70 Гц 47 кОм
Ток 0,1-25 А 40-70 Гц 25 мОм
Внутренний генератор частоты
Стандартный режим Диапазон Разрешение Точность Крутизна Длительность
40–420 Гц 0,01–0,1–1 Гц 1 разряд±0,003 Гц 0,1-10 Гц/с 0,1 – 10 с
Дифференциальный режим 0,001 – 10 Гц 0,001–0,01-0,1 Гц 1 разряд±0,001 Гц - -
Контрольно-измерительное устройство
Вход «сухой контакт» напряжение открытой цепи – 10,2 В пост. тока;
ток при закрытом контакте – 25 мА;
защита предохранителями
Вход по напряжению диапазон напряжения – 5- 250 В пост. и перем. тока;
входной импеданс – 19 кОм;
защита предохранителями
Цифровой выход управления
Макс. перем. напряжение 20 В
Макс. пост. напряжение ± 28 В
Макс. пост./перем. ток 0,5 А
Мощность перем. тока 10 ВА
Мощность пост. тока 14 Вт
Общие данные
Вспомогательный источник напряжения Uном ~115 В, Imax~0,3А, защита предохранителями
Температура Экспл. 0-50°,хранение - 20-70°
Питание 230 В ±10% 50-60Гц
Габариты 200мм 300 мм 200 мм
Вес 13.5 кг

Комплектация тестера релейной защиты PTE-100-V:

  • Тестер PTE-100-V;
  • Силовой кабель 1,5 м;
  • Соединительные адаптеры, 4 мм /плоские клеммы - 4 шт.;
  • Соединительные кабели 2,5 мм, 2 м - 6 шт.;
  • BNC кабели с клеммами, 4 мм - 2 шт.;
  • Кабель RS-232;
  • Инструкция пользователя;
  • Кабель интерфейса BUS-PTE;
  • Набор предохранителей;
  • Нейлоновая сумка для переноски
