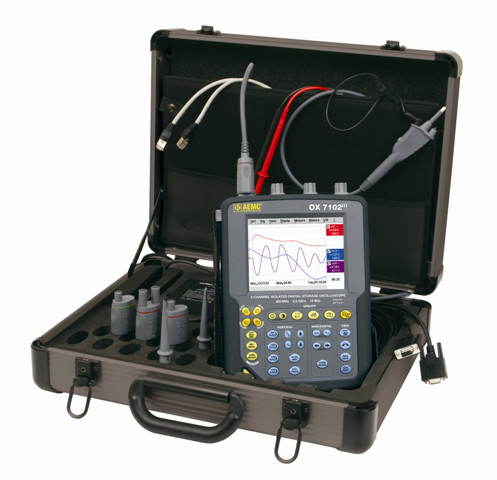

OX7102B-CSD Осциллограф индустриальный портативный (2 канала; 100 МГц)


Логотип CHAUVIN ARNOUX
Цена: 200 933 руб
200933 RUB
   Бесплатная доставка
Производитель: Metrix, Франция
Количество каналов: 2
Пропускная полоса: 100 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Вычисление функций, Фурье-анализатор спектра (БПФ) в режиме "реального времени"
  • Сенсорный цветной ЖК-дисплей
  • Подобное Windows меню
  • 33 кнопки прямого управления командами
  • Входы ProbiX для подключения интеллектуальных самонастраивающихся датчиков
  • Интерфейсы Centronix, Ethernet, RS232 оснащены универсальным коннектором для веб-сервера.

Уникальное устройство осциллографа позволяет производить процессы диагностики и анализа, настольной и автономной работы в электротехнической лаборатории и в поле.

Устройство заменяет сразу пять приборов:

  • Осциллограф
  • Анализатор спектра
  • Мультиметр
  • Регистратор данных
  • Анализатор гармоник

Скорость выборки:

  • в режиме осциллографа составляет 1 GS/s в однократном режиме
  • в режиме ETS 25 GS/s при глубине памяти 2,5 k на канал (два изолированных канала 600 В категории III), до 8 кривых на экране

Прибор оптимальным образом сочетает в себе безопасность и технические характеристики, широту возможностей диагностики и анализа, автономную работу в стационарных условиях и в поле.

Использование интерфейса, схожего с Windows, делает управление устройством интуитивно понятным, а доступ к функциям прибора - более легким (можно пользоваться тремя способами, исходя из уровня подготовки пользователя).

При необходимости отслеживания изменений физических или механических явлений используется опциональный модуль регистратора для: установки порогов и диапазонов возможных значений, продолжительной записи 50 000 наблюдаемых процессов, автоматического протоколирования 1000фактов и времени неисправности.

Анализ гармоник основной частоты от 40 Гц до 5 кГц, включительно до 31-й, можно произвести в самом приборе непосредственно или с помощью ПК после экспорта стандартных данных в виде текстовых файлов ".TXT" в электронные таблицы.

С помощью патентованной шины Probix можно работать с большим количеством разных датчиков: температуры, 4-20 мА, напряжения, тока, 0-10 В и т.д., с выводом на дисплей результатов и единиц измерения.

Технические характеристики осциллографа Metrix OX7102B-CSD:

Интерфейс Цветной огромный ЖК-дисплей 115x86 мм - 320 x 240 точек - подсветка CCFL (регулируемая мощность, выключение для экономии).
Чувствительный к касанию экран – Тач скрин – Windows - подобное меню управление через экранные команды.
Полоса пропускания 100 МГц
2 изолированных канала
16 диапазонов от 2,5 мВ до 200 В/деление и до 155 мкВ/деление в режиме вертикального увеличения.
Погрешность ±1%.
Система "One Click Winzoom" (увеличение одним кликом) – максимум x16.
Коэффициенты шкалы пробников 1 / 10 / 100 / 1000 или произвольное значение.
Задание единицы измерения
Ось времени 35 диапазонов от 1 нс/дел. до 200 с/дел. - Режим Roll от 100 мс до 200 с/дел.
Система "One Click Winzoom" (увеличение одним кликом) – максимум x100
Запуск По фронту
по импульсу заданной ширины
с задержкой (20 нс - 340 с)
с подсчетом событий (2-16384)
по сигналу TV (525 или 625 строк)
Выборка и каналы АЦП 12 бит - 100 Гигавыборки/c в режиме эквивалентной выборки – 2,5 Гигавыборки/c в одиночном режиме реального времени по каждому каналу; 2500 точек на канал (стандарт) и до 50 000 точек с опцией «Увеличение памяти»; Windows - подобное управление файлами;
Общая емкость пользовательской памяти около 2 MБ (для всех моделей );
Форматы файлов как на ПК в ОС Windows: ".TXT", ".BMP", ".GIF". + возможность сохранения на SD-Card (512Mб – 2Гб);
Режимы: Импульс 2-нс, Огибающая, Усреднение (коэф. 2…64), XY
Другие функции Полная автоматическая установка, с различением каналов;
Математические операции: БПФ, +, -, x, /.
Редактирование и запоминание функций;
Измерения: 2 или 3 курсора и 19 автоматически измеряемых параметров;
Разрешающая способность 12 бит
Мультиметр 2 канала - 8000 ед. мл. разр. + аналоговый индикатор min/max;
TRMS (действующие) значения, до 1000 В, полоса пропускания 200 кГц, погрешность по пост току 0,5%, измерение температуры, емкости, частоты, сопротивления, тест диодов
Рекордер (опция) Накопление данных (продолжительность от 2 с до 1 месяца / 40 мкс – 53 сек с опцией «Увеличенная память»);
Задание условий в виде порогов или окон
Анализатор гармоник (опция) Четные или нечетные гармоники до 61 порядка, или первые 16 гармоник - 2 канала, фундаментальная частота от 40 до 450 Гц в автоматическом или ручном режимах
Связь с ПК Графические файлы: ".BMP" около 10 kB, ".GIF" около 5 kB (хранение в памяти, передача посредством RS232 или по Ethernet);
Локальная связь по Ethernet 10 MБ, USB или RS 232 (опция);
Удаленная связь через Ethernet 10 MБ и WEB-сервер. Программа "Sx-Metro" для ПК (опция)
Питание прибора Батарея 9 В / 3,8 Aч;
Около 4 ч между зарядами;
Возможность автоматического выключения питания для экономии;
Сетевое напряжение 98-254 В / 47-63 Гц;
Быстрый заряд за 2 ч (прибор выключен)
Размеры, вес 250 (высота) x 190 (ширина) x 55 (толщина) мм;
1.9 кг с батареей;
индекс защиты IP51

Комплектация Chauvin Arnoux OX7102B-CSD:

  • BNC адаптер Probix
  • Прибор
  • Адаптер Probix с разъемом "банан" 4 мм
  • Аккумуляторная батарея NiMH 9,6 В, 3,8 Ач 1
  • Набор проводов с разъемом "банан" 4 мм
  • Пробник Probix 1/10
  • Руководство пользователя на CD-ROM
  • Сетевой адаптер-зарядка
  • Карта памяти микро-SD
