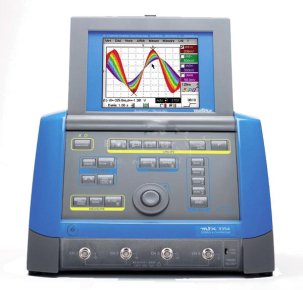

MTX 3354-C Цифровой осциллограф-анализатор спектра (4 канала; 150 МГц)


MTX 3354-C Цифровой осциллограф-анализатор спектра (4 канала; 150 МГц)
Логотип CHAUVIN ARNOUX
Доставка по всей России
Гарантийные обязательства
Производитель: CHAUVIN ARNOUX (Франция)
Количество каналов: 4
Пропускная полоса: 150 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Цифровой, стационарный осциллограф-анализатор.
  • Четыре канала.
  • Пропускная полоса 150 МГц.
  • Дискретизационная частота 100 МГц.
  • 50 Кточек памяти на канал.
  • Синхронизация исходя из фронта, видеосигнала.
  • Работает в режимах усреднения, пикового детектора, БПФ, автоизмерений, курсорных измерений.
  • Цветной дисплей.
  • Встоенный БПФ-анализатор.
  • USB (опционально), RS232, Ethernet-интерфейсы.

Осциллограф-анализатор-рекордер можно назвать мощным и оригинальным инструментом.

Возможности прибора, как цифрового осциллографа, анализатора быстрых преобразований Фурье, анализатора гармоник и цифрового рекордера, все расположены в одном компактном и эффективном приборе.

Осциллограф отличается своей скоростью выборки 100х109 отсчетов в секунду и памятью в 50 k/канал, интеллектуальной технологией отображения, возможнотью использования восемь кривых и до четырех каналов измерений на экране.

Вы можете с успехом воспользоваться анализатором реального времени БПФ и математическими операциями над сигналами.

У цветного жидкокристаллического дисплея регулируется наклон.

Меню как в ОС Windows - выполнение команд на экране мышью.

Быстро ввести команды поможет кнопачная панель с 21 кнопкой и ручкой кодера.

Используются RS232, USB, HTML, Ethernet и Centronics-интерфейсы.

Технические характеристики цифрового осциллографа MTX3354-C:

Интерфейс «человек-машина»
Характеристики экрана Цветной ЖК-дисплей, 5 дюймов (115x86 мм), 7 цветов; 320 x 240 точек;
подсветка лампой CCFL
Режимы отображения 8x10 клеток; Vectors (векторный), Envelope (огибающая),
Averaging (усреднение)
Осциллограммы 4 обновляемых кривых + 4 образца
Команды с передней панели 21 команда + ручка кодера; клавиши прямого вызова или комбинации быстрого вызова (shortcuts); кнопка "?" мультиязычной справки
Команды с экрана "Windows-подобное" меню, онлайн руководство,
100% команд доступны через мышь и экран
Выбор языка Выбор из меню; 5 языков, в том числе английский и французский
Режим осциллографа
Канал вертикального отклонения
Полоса частот 150 МГц (BWL 20 МГц для 2.5 мВ/дел.)
Каналы 4 канала; “класс 1”
Входное сопротивление 1 МОм
Максимальное непрерывное
входное напряжение
Cat. II / 300 V;
выход из нормы при размахе 40 В на частоте 20 МГц
Чувствительность 2.5 мВ/дел. - 100 В/дел. + растяжение по вертикали до 10 раз
(макс. чувствительность 250 µV/дел.)
Погрешность ± 2 %
Лупа Уникальная технология "Winzoom", коэффициент растяжения до 10;
определение области увеличения одним кликом мыши или с панели управления
Коэффициенты ослабления
пробников
Физическое масштабирование сигнала и определение единицы измерения (при помощи виртуальной Windows клавиатуры)
Канал горизонтального отклонения
Масштаб времени 1 нс/дел. … 200 с/дел.; в режиме Roll 200 мс/дел. … 200 с/дел.
Погрешность ± 200х10-6
Горизонтальное растяжение
(лупа)
Да, до 100 раз; выделение области увеличения "одним кликом" мыши
Триггер (включение развертки)
Режим Auto, Normal, Single, Auto 50%
Источник CH1, CH2, CH3, CH4, LINE
Тип Edge, Pulse width (по заданной ширине импульса) или Delay (с задержкой 20/40 нс … 10.5 с), Event delay (2-16384) (задержка относительно события), TV line counter (счетчик ТВ строк) (525 = NTSC, 625 = PAL/SECAM), Hold-off (40 нс-10.5 с)
Входная цепь AC, DC, LFR (фильтр НЧ), HFR (фильтр ВЧ),
noise reduction (ослабление шума)
Чувствительность
(канал CH1 или CH2)
0,6 деления на частоте до 1 кГц, уровень включения ± 8 дел.
Цифровая память
Макс. скорость выборки 1х1011 отсчетов/с для повторяющихся сигналов; 2х108 отсчетов/с (2 канала), 1х108 отсчетов/с (4 канала),
Длина записи 10 нс … 33 мин 20 с
Разрешающая способность
по вертикали
9 бит
Уровень шума Standard Flash converter (очень низкий уровень шума)
Глубина памяти 50000 точек; до 16 файлов ".trc" размером 50000 точек каждый
Файловая система Windows Да, стандартные файлы формата ".cfg", ".trc", ".fct" , "txt", ".bmp", ".gif", ".prn", ".eps" и ".pcl"
Режим GLITCH
(узкие импульсы)
Длительность 10 нс; развертка 1 мкс/дел. … 200 с/дел.; (полоса 150 МГц)
Режим ENVELOPE
(огибающая)
Да (отображение 2 x 250 точек на экране)
Режим Average (усреднение) Коэффициенты 2, 4, 16 или 64
Цифровой режим XY 2 … 4 кривые (возможны расчеты)
Технология SPO (Smart Persistence Oscilloscope)
Режим экрана 1…4 каналов, активных одновременно;
"много цветов" или 1 цвет на канал
Продолжительность
послесвечения
100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с и неограниченно
Работа Скорость до 50000 форм/с/канал, в зависимости от масштаба развертки
Другие функции
AUTOSET Полная автоматизация + быстрый вызов режимов "AutoCH1" или "AutoCH2"
Анализатор FFT (БПФ) и
функции MATH
(математические)
FFT (расчет по 2048 точкам); режимы + , - , x;
математические функции, составленные пользователем
Курсоры 3 курсора: V, T, PHASE
Автоматические измерения 2 или 18 измерений + автоматическая фаза;
на всех типах осциллограмм курсоры и пределы
Режим RECORDER (опция)
Интервал опроса 40 мкс … 54 с
Продолжительность записи 2 с … 31 дней
Режимы опроса По признаку порога или попадания в окно; на 4 каналах;
"Normal 50 k acquisition" (нормальный режим опроса)
или 250 "defaults" ("установок по умолчанию")
Анализ данных Запоминание даты и времени события, полное
масштабирование физического сигнала и задание единицы измерения,
измерение курсорами и поиск события;
стандартный формат файла данных (".txt") для приложений Windows
Режим HARMONICS ANALYSER (опция)
Область анализа 31 гармоника; анализ в 1 … 4 каналах; основная частота 40 Гц … 5 кГц
Возможные измерения Непрерывное отображение общего среднеквадратичного уровня и THD (коэффициент гармоник); для выбранной гармоники: %F, phase, freq., Vrms

Комплектация Chauvin Arnoux MTX3354-C:

  • Осциллограф-анализатор спектра и рекордер MTX3354-C;
  • Руководство по эксплуатации.
