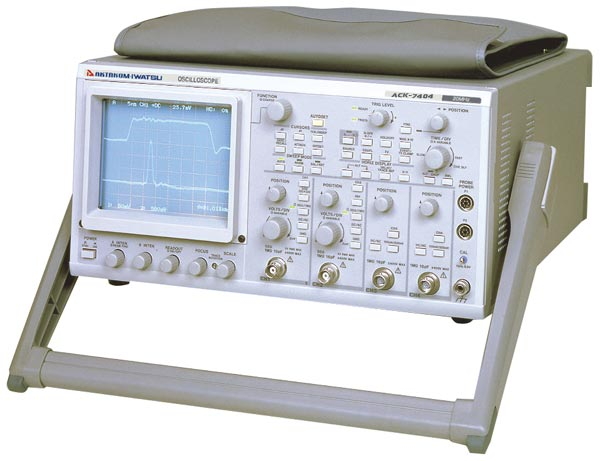

АСК-7404 Аналоговый осциллограф (4 канала; 400 МГц)


АСК-7404 Аналоговый осциллограф (4 канала; 400 МГц)
Логотип Актаком
Доставка по всей России
Производитель: Актаком (Россия)
Количество каналов: 4
Пропускная полоса: 400 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Аналоговый, стационарный осциллограф.
  • Четыре канала.
  • Пропускная полоса 400 МГц.
  • Синхронизация исходя из фронта, видеосигнала, событий, авто, однократная.
  • Работает в режиме курсорных измерений.
  • Дисплей с лучевой трубкой.
  • Встроенный частотомер.

С помощью этого универсального широкополосного аналогового осциллографа высокого класса вы сможете исследовать, мониторить и настраивать сложные динамические сигналы, ТВ- и радиоизмерения.

Технические характеристики цифрового осциллографа АСК-7404:

Электронно-лучевая трубка
Форма 6-дюймовая, прямоугольная с подсветкой шкалы
Рабочая область 8x10 дел (1 дел = 10 мм)
Ускоряющее напряжение Прибл. 20 кВ
Вертикальная система отклонения луча (ось Y)
Вертикальный режим CH1, CH2, CH3, CH4, ADD (CH1 + CH2), ALT, CHOP (555 кГц ±1%)
CH1, CH2
Чувствительность 2 мВ/дел...5 В/дел (с шагом 1-2-5)
Плавная настройка 2 мВ/дел...12.5 В/дел. плавная регулировка
Точность ±2%
Полоса пропускания (-3 дБ)  0...400 МГц
Ограничение полосы (фильтр) 0...20 МГц, 100 МГц
Время нарастания (расчетное) 875 пс
Время задержки сигнала 20 нс или более (на экране)
Режимы входов AC (закрытый), DC (открытый), GND (заземл.)
Вх. импеданс 1 МОм ±1.5% 16 пФ ±2 пФ
50 Ом ±1%
Макс. входное напряжение 1 МОм-вход: ±400 В (DC + AC от пика до пика)
50 Ом-вход: 5 В RMS
КСВН 1.35 или менее
Напряжение смещения ±1 В (при 2...50 мВ/дел)
±10 В (при 0.1...0.5 В/дел)
±100 В (при 1...5 В/дел)
Переключение полярности Только Канал 2
Автоопознование пробников 1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэф. деления)
CH3, CH4
Чувствительность 100 мВ/дел, 500 мВ/дел
Точность ±3%
Полоса пропускания (-3 дБ) 0...400 МГц
Режимы входа AC, DC
Вх. импеданс 1 МОм ±1.5% 16 пФ ±3 пФ
Макс. входное напряжение ±400 В (DC + AC от пика до пика)
Автоопознование пробников 1:1, 10:1, 100:1
Синхронизация
A-синхронизация
Режимы запуска ФРОНТ, СОБЫТИЕ, TV
Источник CH1, CH2, CH3, CH4, Сеть
Режимы входов запуска AC, DC, ВЧ-фильтр, НЧ-фильтр
Наклон +, –
Чувствительность 0.4 дел (при 0...10 МГц)
1.0 дел (при 10...100 МГц)
2.0 дел (при 100...400 МГц)
B-синхронизация
Источник CH1, CH2, CH3, CH4
Режимы входа запуска AC, DC, ФНЧ, ФВЧ
Наклон +, –
Чувствительность 0.4 дел (при 0...10 МГц)
1.0 дел (при 10...100 МГц)
2.0 дел (при 100...250 МГц)
ТВ-синхронизация
Стандарты NTSC, PAL (SECAM), HDTV
Режимы TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
NTSC 1 H...525 H
PAL (SECAM) 1 H...625 H
HDTV (ТВЧ) 1 H...1125 H
TV захват
Уровень Между ±1 дел
Амплитуда сигнала 1.5...8 дел
Запуск по событиям Счет, Вспышка
Диапазон счета 1...65535
Макс. частота счета 50 МГц
Диапазон времени вспышки 0.15 мкс...9.99 с
Автоустановка
Входные каналы CH1, CH2
Частотный диапазон 50 Гц...100 МГц
Горизонтальная отклоняющая система (ось Х)
Отображение (гориз.) A, ALT, B, X-Y
Развертка А
Режим развертки АВТО, Нормальная, Одиночная
Скорость развертки 5 нс/дел...500 мс/дел (с шагом 1-2-5)
Макс. скорость развертки 500 пс/дел
Время удержания Варьируемое
Развертка B
Задержка Задержка запуска, запуск после задержки
Скорость развертки 5 нс/дел...20 мс/дел (с шагом 1-2-5)
Макс. скорость развертки 500 пс/дел
Лупа времени увеличение x10
Диапазон времени задержки 0.2 дел...10.2 дел от развертки А
Джиттер задержки 1/20000 при 1 мс/дел от развертки А, 500 нс/дел развертки B
Режим X-Y
Ось X CH1
Чувствительность Такая же, как CH1
Точность ±2%
Частотная полоса 0...2 МГц (–3 дБ)
Ось Y CH1, CH2, CH3, CH4, ADD
Разность фаз до 3° (0...200 кГц)
Калибровочный сигнал
Форма Меандр
Частота 1 кГц, ±0.1%
Скважность 49%...51%
Вых. напряжение 0.6 В, ±1%
Выходной сигнал по CH2
Выходное напряжение 20 мВ/дел, ±30% (50 Ом-нагрузка)
Полоса частот (–3 дБ) 200 МГц (50 Ом-нагрузка)
Выходное сопротивление 50 Ом, ±20%
Питание пробников
Число разъемов 2
Напряжение +12 В, –12 В
Z-вход
Напряжение модуляции 0.5 В п-п или больше
Полярность темный — с положительным напряжением, светлый — с отрицательным
Полоса частот 0...5 МГц
Входное сопротивление 5 кОм ±20%
Макс. вх. напряжение ±40 В макс.
Курсорные измерения
Параметры разница по времени (Dt), по напряжению (DV)
Частотомер
Разрядность 5-разрядов (источник - A запуск)
Точность ±0.01%
Диапазон частот 2 Гц...400 МГц
Сохранение/Вызов
Количество установок Макс. 256
Время хранения Прибл. 30000 ч (при 25 °C)
Питание
Напряжение AC 100...240 В
Частота 50...400 Гц
Потребляемая мощность Макс. 120 ВА
Масса и размеры
Масса прибл. 8.5 кг (без аксессуаров)
Размеры прибл. 320 x 160 x 420 мм
Условия эксплуатации/хранения
Температура, при которой гарантируются параметры +10...+35 °C
Предельный температурный диапазон эксплуатации 0...+40 °C
Макс. влажность 90% (0...40 °C)
Температура хранения –20...+40 °C
Влажность при хранении 80% (–20...+40 °C)

Комплект поставки Актаком АСК-7404:

  • Осицллограф АСК-7404;
  • Сетевой провод;
  • Пробники - 2 шт.;
  • Защитная крышка фронтальной панели;
  • Предохранители - 2 шт.;
  • Руководство пользователя.

Дополнительная комплектация

  • BNC кабели PTL922 , PTL923, PTL924 , PTL925, PTL927
  • Переходники BNC: PTL-2156 , PTL-2157, PTL-2158, PTL-2159, PTL-2162
  • Осциллографический пробник (Делители 350 МГц) HP-6350 , HP-6351R ,(Делители 500 МГц) HP-6501R , P-6501R
  • Миниклипса АСА-2554 для подключения к осциллографическому пробнику
  • Подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.)
