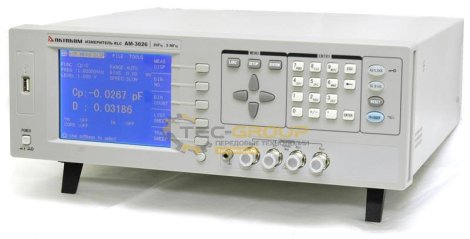

Измеритель иммитанса RLC АМ-3026


Измеритель иммитанса RLC АМ-3026
Логотип Актаком
Доставка по всей России
Гарантийные обязательства
Производитель: Актаком (Россия)
  • Описание
  • Характеристики
  • Комплектация
  • Высокочастотный RLC-метр с поддержкой LXI стандарта.
  • Тестовая частота 20 Гц...5 МГц с разрешением 10 мГц; тестовое напряжение 10 мВ...5 В, разр. 1мВ, погр. ±10%+10 мВ; базовая погрешность 0,1%; скорость измерений 5/25/100/200 изм/с. 22 комбинации измеряемых параметров: индуктивность 0,0001 мкГн...9,9999 кГн; ёмкость 0,0001 пФ...9,9999 Ф; сопротивление (акт., реакт., полное, пост. току) 0,0001 Ом...99,999 МОм; проводимость 0,0001 См...99,999 См; добротность 0,0001...99999; тангенс угла диэл. потерь 0,0001...9,9999; фазовый сдвиг -179,99°...+179,99°.
  • Переключаемое выходное сопротивление: 10, 30, 50, 100 Ом.
  • Постоянное смещение -5...+5 В (±10%+10 мВ), с разреш. 1 мВ; -100 мА...+100 мА (±10%+0,2 мА) с разреш. 10 мкА.
  • Компаратор 11 ячеек, 20 профилей настоек.
  • Эквивалентная схема: последовательная и параллельная.
  • Отображение результата: абсолютное; отн.; отн. в %..
  • Функция графического сканирования и анализа.

Модель поддерживает LXI стандарт и используется для измерения параметров пассивных компонентов, полупроводников, магнитных материалов, а также для оценки сопротивления в печатных платах кабелях , батареях, реле и выключателях. Отличается высокой точностью и скоростью проведения измерений.

Технические характеристики измерителя АМ-3026:

Общие данные
Частота тестового сигнала |от 20 Гц до 5 МГц с шагом 10 мГц
Базовая погрешность 0,1%
Измерение параметров компонентов (22 пары величин) активное, реактивное, полное и сопротивление пост. току: 0,0001 Ом…99,999 МОм;
ёмкость: 0,0001 пФ…9,9999 Ф;
индуктивность: 0,0001 мкГн…9,9999 кГн;
действительная, мнимая и полная комплексная проводимость: 0,0001 нСм…99,999 См;
тангенс угла диэлектрических потерь: 0,0001…9,9999;
добротность: 0,0001…99999;
угол сдвига фаз: -179,99°…179,99°;
Эквивалентная схема последовательная / параллельная
Относительные измерения +
Функция графического анализа +
Скорость до 200 измерений в секунду
4 значения выходного сопротивления 10, 30, 50 и 100 Ом
Источник постоянного смещения -5...+5 В с разреш. 1 мВ;
-100 мА...+100 мА с разреш. 10 мкА
Компаратор 11 ячеек (10 для значёний и 1 для счётчика)
Память 20 профилей настоек
Интерфейсы USB (Device/Host);
LAN (LXI class C);
RS-232C;
HANDLER (сортировщик);
GPIB (опция)
ЖК-дисплей 320х240
  • Измеритель АМ-3026;
  • Руководство по эксплуатации.
