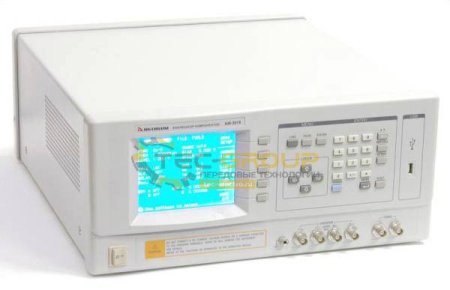

Измеритель иммитанса RLC АМ-3018


Измеритель иммитанса RLC АМ-3018
Логотип Актаком
Доставка по всей России
Производитель: Актаком (Россия)
  • Описание
  • Характеристики
  • Комплектация
  • Цифровой RLC -метр (анализатор компонентов с построением графика) на базе моста с автобалансировкой.
  • Базовая погрешность 0,05%.
  • Скорость измерения 30 изм/сек..
  • Емкость 0,00001пФ-10Ф, индуктивность 0,00001мкГн-100кГн, сопротивление 0,00001Ом-100МОм, добротности 0,00001-99999,9, тангенса угла потерь 0,00001-10, реактивное сопротивление (X), компл. проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B); ?% - измерения, режим сортировки компонентов.
  • Тестовый сигнал до 4 В частотой до 300 кГц. ЖК-дисплей(320х240) 6 разрядов, встроенный компаратор, RS232, GPIB, HANDLER, USB (подкл. внеш. носителей).

АМ-3018 представляет собой мощный анализатор, который обладает широким диапазоном использования. Он построен на базе моста с функцией автобалансировки и к тому же имеет возможность выстраивать графики. Данная модель применяется для входного контроля компонентов, контроля качества на производственной линии и лабораторного применения в диапазоне частот от 20Гц до 300кГц при уровне сигнала от 5мВ до 2В. Наличие интерфейсов HANDLER, GPIB и RS232C позволяет применять прибор в составе автоматических систем измерений, а также позволяет обмениваться данными с компьютером и проводить запись результатов испытаний.

Технические характеристики измерителя АМ-3018:

Общие данные
Тестовая частота |от 20 Гц до 300 кГц с шагом 10 мГц и погрешностью 0,01%
Уровень сигнала (среднеквадратичное значение) 5мВ-2В с разрешением 1мВ.
50мкА-20мА с разрешением 10мкА
Выходное сопротивление 30 Ом и 100 Ом (1±5%)
Внутреннее постоянное напряжение смещения 0мВ; 1,5В; 2,0В
Функция автоматического контроля уровня напряжения и тока (RMS) 0,01мВ-2В;
0.001 мкА-20 мА
Измерение параметров трансформаторов Емкость: 0,00001пФ-9,99999Ф.
Индуктивность 0,00001мкГн-99,9999кГн.
Сопротивление: 0,00001Ом-99,99МОм.
Добротность: 0,01-99999,9.
Тангенс угла диэлектрических потерь: 0,000001-9,99999.
Коэффициент трансформации.
Фаза: -179,999˚-179,999˚
Базовая погрешность 0,05%
Скорость измерения быстрая: 30 изм/сек;
средняя: 10 изм/сек;
медленная: 2 изм/сек
Выбор диапазонов автоматический, ручной (Hold/Up/Down)
Режимы запуска внутренний, ручной, внешний, по шине
Режимы калибровки открытая; короткозамкнутая; под нагрузкой
Режим сортировки компонентов +
Эквивалентные схемы последовательная, параллельная
Режимы работы по 10 точкам (качание), частота, уровень, постоянное напряжение смещения.
анализ частотных характеристик с отображением кривых на экране (первичные и вторичные параметры могут одновременно отображаться на экране)
Дополнительные измеряемые величины реактивное сопротивление (X);
комплексная проводимость Y (адмитанс);
проводимость (G);
реактивная проводимость (B)
Функция развёртки списка измерений +
ЖК-дисплей 320х240; 6 разрядов
Встроенный компаратор 10 ячеек сортировки, 9 пар основных пределов и 1 пара пределов вторичных параметров;
вспомогательная ячейка
Интерфейсы RS232C;
USB (опция для подключения внешних носителей и сохранения настроек тестирования);
GPIB (Опция);
HANDLER (Опция);
SCANER (Опция)
Питание 220В
Габариты 430х185х473 мм
Масса 13кг
  • Измеритель АМ-3018;
  • Тестовый кабель ACA-3012;
  • Тестовый кабель АСА-3043;
  • Переходник АСА-3005;
  • Кабель питания;
  • Инструкция по эксплуатации.

Дополнительная комплектация измерителя АМ-3018:

  • Набор сигнальных миниклипс АСА-2550;
  • Набор сигнальных микроклипс АСА-2652;
  • Микроклипса АСА-2554;
  • BNC кабель PTL922, PTL923, PTL924;
  • подробный каталог "Элементы приборных устройств".
