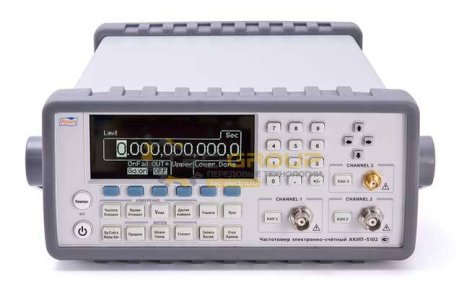

Электронно-счетный частотомер АКИП-5102 (20 ГГц)

Главная / Радиоизмерительные приборы / Частотомеры, стандарты частоты и компараторы

Цена: 165 000 руб

165000 RUB

Доставка по всей России

Гарантийные обязательства

Описание
Характеристики
Комплектация

Аналог АКИП-5102,
расширенная полоса частот канала 3: 250 МГц … 20 ГГц

Частотомер предназначен для проведений измерений частоты в диапазоне 1 мГц - 6 ГГц, временного интервала, периода, отношения частот, а также фазового сдвига между сигналами, пикового напряжения, длительности и скважности импульсов, времени нарастания/спада импульсов.

Модель имеет интерфейс для передачи данных на компьютер и встроенную память на 20 профилей настроек.

Каналы 1, 2
Диапазон частот	1 мГц … 400 МГц (DC);
	30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)
Период	2,5 нс … 10 с
Допуск на ЧМ	25 %
Чувствительность	20 мВскз … 5 В ac+dc (1мГц – 225 МГц)
	30 мВскз … 5 В ac+dc (225 МГц – 400 МГц),
	80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс)
	50 мВпик-пик … 10 Впик-пик (длит. импульсов > 10 нс)
Связь по входу	DC или AC
Входное сопротивление	1 МОм/ 50 Ом
Входная емкость	24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
Фильтр НЧ	До 100 кГц (–20 дБ для частот > 1 МГц)
Входной уровень
Защита по входу	50 Ом: 12 Вскз (DC… 400 МГц)
Защита по входу	1 МОм: 350 В dc+ас пиковое (0 … 100 кГц); 12 Вскз (100 кГц … 400 МГц)
Аттенюатор	×10 – для режима измерения напряжения и триггера
Канал 3
Диапазон частот	375 МГц … 6 ГГц
Период	0,166 нс… 2,6 нс
Входное сопротивление	50 Ом
Чувствительность	От -21 дБм до +15 дБм
Связь по входу	AC
Защита по входу	+25 дБм, до ±12 В dc
Погрешность
Погрешность опорного генератора (стандартная)	± 2×10^-6
Измерительные функции
Временные интервалы (кан. 1 и 2)	-0,5 нс … 10⁵ с, разрешение 40 пс
Длительность импульса (кан. 1)	1,5 нс … 10⁵ с, разрешение 40 пс
Фазовый сдвиг (кан. 1, 2, 3)	-180° … +360°
Время нарастания (кан. 1)	2 нс … 10⁵ с, разрешение 40 пс
Скважность импульсов (кан. 1)	0 … 1, длительность импульсов >1 нс
Счет импульсов (кан. 1)	0 … 10¹⁵
Пиковое напряжение	-5,1 В … +5,1 В, разрешение 2,5 мВ
Отношение частот	Кан1 / Кан2, Кан1 / Кан3, Кан2 / Кан1, Кан3 / Кан1
Дисплей
Разрешение по частоте	12 разрядов (время счета – секунда)
Разрядность индикатора	Максимально 12
Общие данные
Интерфейс	USB, LAN
Память	20 профилей настроек (запись/вызов)
Напряжение питания	100 / 240 В (50 / 60 Гц); 100 В / 127 В (400 Гц)
Габаритные размеры	210 × 85 × 350 мм
Масса	3,2 кг
Исполнение	с заводской установкой модуля 20 ГГЦ для канала 3

Частотомер АКИП-5102;
Шнур питания;
Кабель USB;
Диск с ПО;
Руководство по эксплуатации.
